Bơm dầu truyền nhiệt RY65-50-160 và nguyên lý cân bằng động rôto là chủ đề quan trọng khi đánh giá độ ổn định của cụm quay trong quá trình bơm vận hành ở tốc độ 2.900 vòng/phút. Theo tài liệu kỹ thuật dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác, trong khi hệ thống ổ trục có nhiệm vụ đỡ và định vị toàn bộ rôto.
Tài liệu không công bố quy trình cân bằng động tại nhà máy hoặc cấp cân bằng cụ thể của rôto RY65-50-160. Vì vậy, nguyên lý cân bằng động ở đây được xem xét chủ yếu thông qua kết cấu cụm rôto, độ đồng tâm, hệ thống ổ bi và giới hạn rung động mà nhà sản xuất quy định.
Rôto của Bơm dầu truyền nhiệt RY65-50-160 gồm ba thành phần chính:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Khi bơm vận hành, toàn bộ cụm này quay đồng thời. Vì vậy, trạng thái phân bố khối lượng và vị trí lắp của bánh công tác trên trục ảnh hưởng trực tiếp đến độ ổn định của rôto.
Về nguyên lý, một cụm rôto quay ổn định cần có khối lượng phân bố càng đồng đều quanh trục quay càng tốt. Nếu trọng lượng tập trung lệch về một phía, lực ly tâm không cân bằng sẽ tăng khi tốc độ quay tăng và có thể biểu hiện thành rung động.
Trục bơm là bộ phận trung tâm liên kết bánh công tác với hệ thống truyền động. Trên sơ đồ kết cấu dòng RY, trục bơm được xác định là chi tiết số 5, nằm giữa bánh công tác và cụm ổ bi.
Đối với RY65-50-160, trục quay ở tốc độ 2.900 vòng/phút. Ở tốc độ này, một sai lệch nhỏ của bánh công tác, trục hoặc vị trí lắp ráp cũng có thể làm lực mất cân bằng tăng rõ rệt.
Do đó, độ thẳng và vị trí chính xác của trục là nền tảng quan trọng để rôto duy trì trạng thái quay ổn định.
Theo tài liệu, thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Đây là yếu tố trực tiếp hỗ trợ nguyên lý cân bằng động của cụm quay. Hai vị trí ổ bi giúp giữ trục trong quỹ đạo quay thiết kế, hạn chế sự dịch chuyển không mong muốn của rôto trong quá trình vận hành.
Nếu ổ bi bị mòn, hư hỏng hoặc có độ rơ lớn, trục có thể dao động khi quay. Khi đó, ngay cả một cụm rôto vốn có trạng thái cân bằng tốt cũng có thể xuất hiện rung động trong quá trình làm việc.
Tài liệu xử lý sự cố cũng xác định ổ bi hỏng là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn.
Một trong những yêu cầu quan trọng nhất đối với nguyên lý cân bằng động rôto của Bơm dầu truyền nhiệt RY65-50-160 là độ đồng tâm giữa trục bơm và trục động cơ.
Nhà sản xuất yêu cầu:
Sai lệch đo tại vành ngoài khớp nối không vượt quá 0,1 mm.
Khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu bơm và động cơ bị lệch tâm, lực truyền qua khớp nối không còn phân bố đều theo trục quay. Điều này có thể tạo rung động, tăng tải lên ổ bi và làm trạng thái quay của rôto kém ổn định.
Bơm RY được kết nối với động cơ bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ trục động cơ sang trục bơm. Khi hai trục được căn chỉnh đúng đồng tâm, chuyển động quay được truyền tới cụm rôto một cách ổn định hơn.
Tuy nhiên, khớp nối mềm không thay thế cho việc cân chỉnh đồng tâm. Độ chính xác khi lắp đặt vẫn là yếu tố cốt lõi để hạn chế rung động của cụm rôto.
Nhà sản xuất đưa ra giới hạn rõ ràng cho rung động của bơm. Trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm; nếu xuất hiện rung bất thường phải kiểm tra ngay.
Thông số này đặc biệt quan trọng khi đánh giá tình trạng cân bằng của rôto RY65-50-160.
Khi rôto quay ổn định, rung động của cụm máy phải được duy trì trong giới hạn cho phép. Nếu độ rung tăng cao, cần kiểm tra các yếu tố liên quan như:
Độ đồng tâm bơm – động cơ.
Tình trạng bánh công tác.
Độ ổn định của trục.
Tình trạng ổ bi.
Dị vật trong bánh công tác.
Không khí trong hệ thống.
Bánh công tác là bộ phận quay trực tiếp trong dầu truyền nhiệt. Nếu cặn hoặc dị vật bám không đều lên bánh công tác, phân bố khối lượng của cụm quay có thể bị thay đổi.
Tài liệu yêu cầu trước khi vận hành phải súc rửa sạch hệ thống và lắp bộ lọc ở đường hút để ngăn cặn, xỉ hàn và dị vật đi vào bánh công tác.
Đây không chỉ là biện pháp chống tắc mà còn giúp duy trì tình trạng làm việc ổn định của bánh công tác và cụm rôto.
Tài liệu nêu hiện tượng cụm rôto nóng hoặc không quay có thể xuất phát từ dị vật trong bơm hoặc ổ bi bị hư hỏng. Biện pháp xử lý là tháo dị vật, kiểm tra khe hở và thay ổ bi hoặc chi tiết hỏng khi cần thiết.
Điều này cho thấy trạng thái của bánh công tác, trục và ổ bi phải được duy trì đồng bộ để rôto quay đúng quỹ đạo và hạn chế rung động.
Với kết cấu của dòng RY, nguyên lý duy trì trạng thái cân bằng của cụm rôto có thể khái quát theo chuỗi:
Bánh công tác lắp đúng trên trục → trục được hai ổ bi đỡ và định vị → trục bơm căn đồng tâm với động cơ → khớp nối truyền chuyển động ổn định → rôto quay đúng trục ở 2.900 vòng/phút → rung động được duy trì trong giới hạn cho phép.
Đây là mối quan hệ cốt lõi giúp Bơm dầu truyền nhiệt RY65-50-160 duy trì cụm quay ổn định trong quá trình làm việc.
Bơm dầu truyền nhiệt RY65-50-160 và nguyên lý cân bằng động rôto tập trung vào sự ổn định của cụm bánh công tác – trục – ổ bi – khớp nối khi quay ở tốc độ 2.900 vòng/phút.
Tài liệu không công bố phương pháp cân bằng động hoặc cấp cân bằng rôto tại nhà máy, nhưng quy định rất rõ về hai ổ bi đỡ và định vị rôto, độ lệch tâm tối đa 0,1 mm và biên độ rung không vượt quá 0,06 mm. Đây là những yếu tố trực tiếp giúp cụm rôto của Bơm dầu truyền nhiệt RY65-50-160 duy trì chuyển động ổn định, hạn chế rung và giảm tải bất thường lên các chi tiết quay.
Khả năng bảo trì dễ dàng là một ưu điểm rõ rệt của Bơm dầu truyền nhiệt RY65-50-160 nhờ kết cấu được chia thành nhiều cụm chức năng, trình tự tháo lắp rõ ràng và các chi tiết quan trọng như bánh công tác, bộ làm kín, trục và ổ bi đều có thể tiếp cận để kiểm tra, vệ sinh hoặc thay thế khi cần. Theo tài liệu kỹ thuật dòng RY, bơm được chia thành cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.
RY65-50-160 không được thiết kế như một khối cơ khí khó tháo rời mà được tổ chức thành các cụm riêng biệt.
Cụm thân bơm gồm thân bơm và nắp bơm. Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Cụm ổ trục chứa hai bộ vòng bi, còn cụm làm kín sử dụng bộ chèn kết hợp phớt dầu chịu nhiệt.
Cách bố trí này giúp kỹ thuật viên xác định nhanh khu vực cần bảo dưỡng mà không phải tháo toàn bộ thiết bị cùng lúc.
Một điểm thuận lợi trong bảo trì là sau khi tháo động cơ và khớp nối, kỹ thuật viên có thể tháo các bu lông liên kết giữa nắp bơm và thân bơm rồi rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Điều này giúp tiếp cận nhanh các bộ phận quan trọng bên trong như bánh công tác, trục và ổ bi.
Sau khi cụm rôto được đưa ra ngoài, đai ốc bánh công tác có thể tháo để lấy bánh công tác ra khỏi trục.
Nhờ đó, việc kiểm tra tình trạng bánh công tác, vệ sinh chỗ tắc hoặc thay thế chi tiết bị mòn có thể thực hiện trực tiếp hơn.
Bộ chèn làm kín của RY65-50-160 nằm trong buồng làm kín trên nắp bơm. Theo trình tự tháo lắp, sau khi tháo bánh công tác có thể lấy vòng chặn và bộ chèn làm kín ra để kiểm tra.
Đây là lợi thế đáng chú ý bởi bộ làm kín là khu vực có thể cần theo dõi và xử lý rò rỉ trong quá trình sử dụng dầu nóng.
Thân ổ trục của bơm chứa hai bộ vòng bi. Khi cần bảo dưỡng, có thể xả dầu bôi trơn, tháo nắp chặn ổ trục và đẩy trục bơm ra ngoài để tiếp cận các ổ bi.
Thiết kế này phù hợp với yêu cầu bảo dưỡng của nhà sản xuất, trong đó sau khoảng 300 giờ vận hành đầu tiên cần tháo ổ bi, vệ sinh và kiểm tra tình trạng bề mặt.
Một ưu điểm khác của khả năng bảo trì dễ dàng ở Bơm dầu truyền nhiệt RY65-50-160 là quy trình lắp ráp không quá phức tạp.
Tài liệu quy định việc lắp bơm được thực hiện theo thứ tự ngược lại với quá trình tháo. Trước khi lắp, các chi tiết cần được kiểm tra và thay mới nếu có hiện tượng mòn, nứt, biến dạng hoặc hư hỏng.
Điều này giúp quá trình bảo trì có trình tự rõ ràng và dễ kiểm soát.
Bơm và động cơ được truyền động qua khớp nối mềm kiểu ba chấu. Khi cần tháo bơm, động cơ có thể được đưa ra khỏi bệ và khớp nối được tháo trước.
Nhờ đó, phần động cơ và phần bơm có thể được xử lý tương đối độc lập trong quá trình bảo dưỡng.
Khả năng bảo trì của RY65-50-160 còn thuận lợi nhờ nhà sản xuất đưa ra các mốc kiểm tra cụ thể.
Sau khoảng 300 giờ đầu, ổ bi cần được tháo và kiểm tra. Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung đúng chủng loại.
Các mốc này giúp người vận hành dễ xây dựng lịch bảo trì định kỳ cho bơm.
Tài liệu của dòng RY liệt kê khá rõ các hiện tượng như:
Bơm không ra dầu hoặc lưu lượng nhỏ.
Rung mạnh và tiếng ồn lớn.
Lưu lượng hoặc cột áp thấp.
Công suất tiêu thụ tăng.
Rôto nóng hoặc không quay.
Ổ bi quá nóng.
Mỗi hiện tượng đều đi kèm nguyên nhân có thể và biện pháp xử lý.
Điều này giúp quá trình bảo trì RY65-50-160 không chỉ dễ về mặt tháo lắp mà còn thuận lợi trong việc khoanh vùng sự cố.
Do cấu tạo chia theo cụm, khi một chi tiết bị hư hỏng, kỹ thuật viên có thể tập trung vào đúng bộ phận cần xử lý.
Ví dụ, ổ bi hỏng có thể thay ổ bi, bánh công tác bị tắc có thể tháo vệ sinh, bộ chèn làm kín bị xuống cấp có thể được kiểm tra và thay thế riêng.
Đây là ưu điểm thực tế giúp giảm khối lượng công việc bảo trì và hạn chế thay thế không cần thiết.
Khả năng bảo trì dễ dàng là một ưu điểm của Bơm dầu truyền nhiệt RY65-50-160 nhờ kết cấu chia cụm rõ ràng, trình tự tháo lắp có hệ thống và khả năng tiếp cận trực tiếp các chi tiết cần bảo dưỡng như bánh công tác, trục, ổ bi và bộ làm kín.
Việc có thể tháo từng cụm, lắp lại theo trình tự ngược và áp dụng các chu kỳ bảo dưỡng cụ thể giúp RY65-50-160 thuận tiện hơn trong kiểm tra, sửa chữa và thay thế phụ tùng. Đây là lợi thế quan trọng đối với thiết bị làm việc thường xuyên trong hệ thống tuần hoàn dầu tải nhiệt.

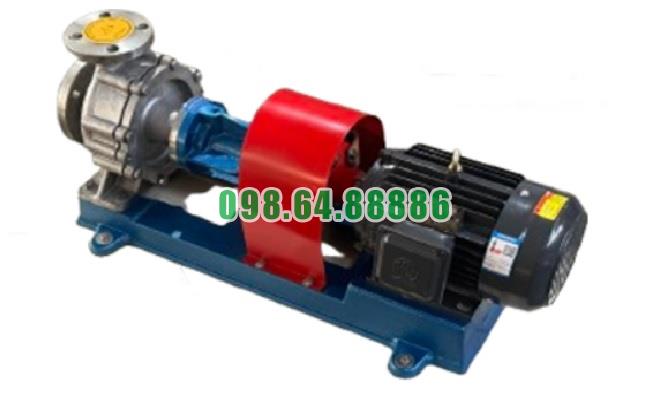

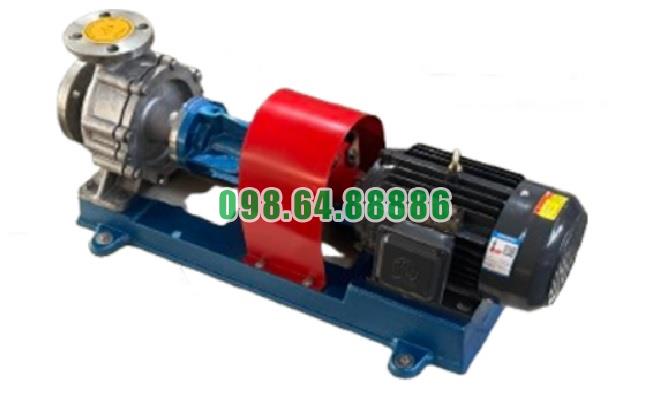

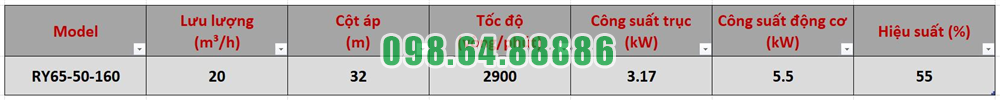

Máy bơm dầu truyền nhiệt RY65-50-160 tốc độ 2900 vòng/phút, công suất 5.5 kW, lưu lượng 20 m3/h, cột áp 32 m
