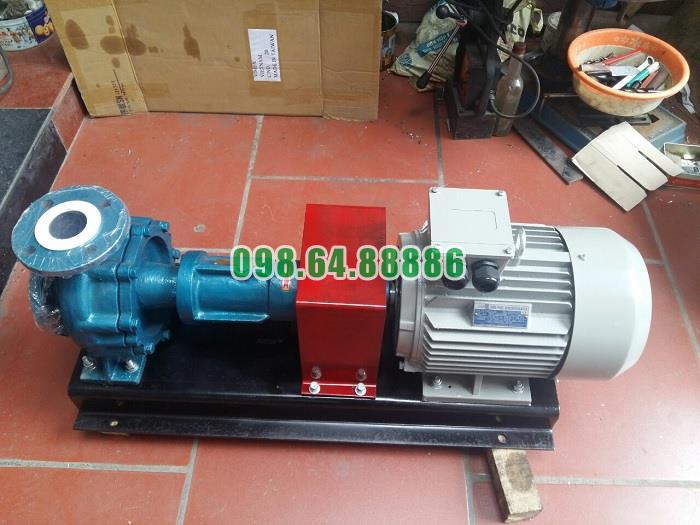

Bơm dầu truyền nhiệt RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m

Vai trò của Bơm dầu truyền nhiệt RY50-32-200 trong các trạm trộn bê tông nhựa nóng

Bơm dầu truyền nhiệt RY50-32-200 trong các trạm trộn bê tông nhựa nóng có vai trò quan trọng trong việc duy trì vòng tuần hoàn dầu tải nhiệt phục vụ gia nhiệt cho các thiết bị chứa, dẫn và xử lý nhựa đường. Bơm không trực tiếp bơm bê tông nhựa nóng hay bơm nhựa đường đặc mà chủ yếu vận chuyển dầu tải nhiệt từ thiết bị gia nhiệt đến các khu vực cần giữ nóng, sau đó đưa dầu trở lại nguồn nhiệt để tiếp tục chu trình.

Trong một trạm trộn bê tông nhựa nóng, nhựa đường phải được duy trì ở trạng thái nhiệt phù hợp để có khả năng lưu chuyển và phối trộn. Vì vậy, hệ thống dầu tải nhiệt cần hoạt động ổn định trong suốt thời gian sản xuất. RY50-32-200 chính là thiết bị tạo động lực cho dòng dầu tuần hoàn này.

RY50-32-200 duy trì vòng tuần hoàn nhiệt của trạm trộn

Nguồn nhiệt trong trạm không thể tự phân phối tới tất cả các thiết bị. Nhiệt cần một môi chất trung gian để vận chuyển từ nơi tạo nhiệt tới nơi sử dụng.

Dầu tải nhiệt đảm nhiệm chức năng mang nhiệt, còn RY50-32-200 tạo dòng chuyển động cho dầu.

Chu trình cơ bản có thể hình dung:

Lò dầu tải nhiệt → RY50-32-200 → thiết bị cần gia nhiệt → dầu hồi → lò dầu tải nhiệt → tiếp tục tuần hoàn.

Nhờ bơm hoạt động liên tục, dầu nóng được đưa tới các vị trí sử dụng nhiệt và dầu sau khi truyền nhiệt lại quay về nguồn gia nhiệt.

Gia nhiệt và duy trì nhiệt cho bồn chứa nhựa đường

Bồn chứa nhựa đường là một trong những khu vực cần nguồn nhiệt ổn định trong trạm bê tông nhựa nóng.

Khi nhiệt độ giảm, độ nhớt của nhựa đường tăng và khả năng lưu chuyển qua đường ống trở nên khó khăn hơn. Vì vậy, bồn thường cần được duy trì nhiệt để nhựa đường luôn ở trạng thái phù hợp với quá trình cấp liệu.

RY50-32-200 có thể tuần hoàn dầu nóng qua áo nhiệt, ống gia nhiệt hoặc bộ trao đổi nhiệt của bồn chứa.

Dầu tải nhiệt đi qua các bề mặt truyền nhiệt, truyền nhiệt cho nhựa đường rồi quay trở lại hệ thống.

Vai trò của bơm ở đây là giữ cho lượng dầu nóng liên tục đi qua bồn thay vì chỉ gia nhiệt tại một thời điểm.

Hỗ trợ hạn chế nhựa đường nguội và tăng độ nhớt

Trong trạm trộn, việc nhựa đường bị nguội quá mức có thể làm quá trình bơm, định lượng và đưa vật liệu tới máy trộn trở nên khó khăn.

Hệ thống dầu tải nhiệt giúp duy trì nhiệt cho nhựa đường trong thời gian chờ sử dụng.

RY50-32-200 duy trì sự chuyển động liên tục của dầu nên nhiệt không chỉ tập trung tại lò gia nhiệt mà được vận chuyển tới bồn chứa.

Có thể hình dung:

Lò tạo nhiệt → dầu hấp thụ nhiệt → RY50-32-200 vận chuyển dầu nóng → dầu truyền nhiệt cho bồn nhựa → dầu quay về lò.

Chu trình được lặp lại liên tục trong quá trình trạm hoạt động.

Giữ nóng đường ống dẫn nhựa đường

Không chỉ bồn chứa, đường ống vận chuyển nhựa đường cũng là khu vực cần được chú ý.

Nếu nhựa đường trong đường ống mất nhiệt quá nhiều, độ nhớt tăng có thể làm tăng trở lực và gây khó khăn cho việc vận chuyển.

Trong các hệ thống có đường ống gia nhiệt hoặc áo nhiệt, dầu tải nhiệt được dẫn dọc theo tuyến ống để duy trì nhiệt.

RY50-32-200 cung cấp dòng dầu nóng cho các tuyến này, giúp nhiệt được phân bố liên tục trên đường vận chuyển nhựa đường.

Điều này đặc biệt hữu ích đối với những đoạn đường ống tương đối dài hoặc khu vực có thời gian ngừng cấp nhựa giữa các mẻ trộn.

Duy trì nhiệt tại van và các vị trí dễ thất thoát nhiệt

Van, khớp nối và những đoạn chuyển hướng của hệ thống nhựa đường có thể trở thành những vị trí nhạy cảm khi nhiệt độ giảm.

Nếu nhựa đường tại các khu vực này trở nên quá đặc, thao tác đóng mở và khả năng lưu chuyển có thể bị ảnh hưởng.

Khi hệ thống được thiết kế với đường dầu tải nhiệt phù hợp, RY50-32-200 giúp đưa dầu nóng tới các khu vực cần giữ nhiệt.

Nhờ vậy, khả năng hình thành những vùng lạnh cục bộ trong hệ thống có thể được hạn chế.

Hỗ trợ quá trình cấp nhựa đường vào máy trộn

Để sản xuất bê tông nhựa nóng ổn định, nhựa đường cần được đưa từ bồn chứa tới hệ thống định lượng và máy trộn trong trạng thái phù hợp.

RY50-32-200 không trực tiếp thực hiện nhiệm vụ định lượng nhựa đường, nhưng lại đóng vai trò hỗ trợ về nhiệt cho toàn bộ quá trình này.

Khi dầu tải nhiệt tuần hoàn ổn định, bồn và các tuyến dẫn nhựa được duy trì nhiệt tốt hơn. Nhờ đó, độ nhớt của nhựa đường có điều kiện ổn định hơn và hệ thống cấp liệu hoạt động thuận lợi hơn.

Vì vậy, bơm dầu tải nhiệt tuy không trực tiếp tiếp xúc với hỗn hợp bê tông nhựa nhưng vẫn ảnh hưởng đến sự ổn định của quá trình sản xuất.

RY50-32-200 không phải bơm nhựa đường

Đây là điểm cần phân biệt rõ khi ứng dụng RY50-32-200 trong trạm trộn bê tông nhựa nóng.

RY50-32-200 là bơm tuần hoàn dầu tải nhiệt, không phải bơm chuyên dụng để vận chuyển trực tiếp bitum hoặc hỗn hợp bê tông nhựa.

Môi chất đi qua RY50-32-200 chủ yếu là dầu tải nhiệt nóng hoặc chất lỏng phù hợp, không chứa hạt rắn.

Do đó, sơ đồ đúng nên hiểu là:

RY50-32-200 bơm dầu tải nhiệt → dầu tải nhiệt làm nóng nhựa đường.

Không nên hiểu thành:

RY50-32-200 trực tiếp bơm nhựa đường vào máy trộn.

Việc phân biệt đúng chức năng giúp lựa chọn thiết bị chính xác và hạn chế sử dụng bơm sai môi chất.

Nguyên lý ly tâm phù hợp với vòng tuần hoàn dầu liên tục

RY50-32-200 hoạt động theo nguyên lý ly tâm.

Động cơ truyền mô-men thông qua khớp nối tới trục và bánh công tác. Bánh công tác quay khoảng 2.900 vòng/phút, hút dầu vào khu vực tâm rồi truyền năng lượng cho chất lỏng.

Dầu được đưa từ tâm bánh công tác ra phía ngoài, sau đó đi vào thân bơm và được dẫn tới cửa xả.

Quá trình này diễn ra liên tục nên phù hợp với đặc điểm của hệ thống dầu tải nhiệt tại trạm trộn, nơi dòng dầu cần tuần hoàn trong suốt thời gian thiết bị yêu cầu nhiệt.

Bánh công tác 200 mm tạo động lực cho dòng dầu

Số 200 trong RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác.

Bánh công tác nhận năng lượng từ động cơ và truyền năng lượng đó cho dầu tải nhiệt.

Dầu sau khi rời bơm có đủ năng lượng để vượt qua trở lực của hệ thống gồm đường ống, van, áo nhiệt và các thiết bị trao đổi nhiệt trong trạm.

Vì vậy, nhiệm vụ của RY50-32-200 không đơn thuần là “đẩy dầu đi” mà là tạo chênh áp cần thiết để duy trì toàn bộ vòng tuần hoàn nhiệt.

Hỗ trợ phân phối nhiệt đến nhiều thiết bị

Một trạm bê tông nhựa nóng có thể có nhiều khu vực cần duy trì nhiệt.

Thay vì bố trí một nguồn gia nhiệt độc lập cho từng điểm, hệ thống dầu tải nhiệt có thể sử dụng một nguồn nhiệt trung tâm và phân phối dầu nóng tới nhiều nhánh.

RY50-32-200 đóng vai trò duy trì dòng dầu trong mạng phân phối đó.

Dầu nóng có thể được phân chia tới bồn chứa, đường ống và các thiết bị cần gia nhiệt, sau đó tập trung về đường hồi.

Nhờ vậy, một vòng dầu tải nhiệt có thể phục vụ nhiều vị trí trong trạm nếu được thiết kế đúng lưu lượng và trở lực.

Giúp nhiệt độ hệ thống ổn định hơn

Trong sản xuất bê tông nhựa nóng, biến động nhiệt quá lớn có thể ảnh hưởng tới trạng thái của nhựa đường.

Nếu dòng dầu tải nhiệt lúc mạnh lúc yếu, lượng nhiệt cung cấp tới bồn và đường ống cũng có thể biến động.

RY50-32-200 tạo dòng tuần hoàn liên tục, giúp quá trình vận chuyển nhiệt ổn định hơn.

Khi lưu lượng dầu được duy trì phù hợp, hệ thống gia nhiệt có điều kiện phân phối nhiệt đều hơn tới các tải nhiệt.

Đây là một trong những vai trò quan trọng nhất của bơm trong trạm trộn.

Hạn chế hiện tượng quá nhiệt cục bộ trong lò dầu

Dầu tải nhiệt cần liên tục đi qua thiết bị gia nhiệt để nhận nhiệt rồi mang nhiệt ra ngoài.

Nếu dòng tuần hoàn quá thấp trong khi nguồn gia nhiệt vẫn hoạt động mạnh, dầu có thể lưu lại lâu hơn tại vùng nhiệt cao.

Điều này không có lợi cho cả dầu tải nhiệt lẫn thiết bị gia nhiệt.

RY50-32-200 giúp đưa dầu nóng liên tục ra khỏi nguồn gia nhiệt và thay thế bằng lượng dầu hồi có nhiệt độ thấp hơn.

Nhờ đó, vòng tuần hoàn:

Nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → hồi dầu

được duy trì liên tục.

Khả năng làm việc với dầu nhiệt độ cao phù hợp môi trường trạm trộn

Dòng RY được thiết kế cho môi chất nhiệt độ cao, với nhiệt độ môi chất tối đa của dòng bơm có thể lên tới khoảng 350°C trong điều kiện phù hợp.

Đây là một đặc điểm phù hợp với các hệ thống dầu tải nhiệt công nghiệp như hệ thống gia nhiệt được sử dụng trong lĩnh vực vật liệu đường bộ.

Tuy nhiên, 350°C không phải nhiệt độ bắt buộc của trạm bê tông nhựa nóng. Nhiệt độ làm việc thực tế phải dựa trên loại dầu tải nhiệt, thiết bị gia nhiệt, yêu cầu công nghệ và giới hạn của toàn bộ hệ thống.

Hỗ trợ trạm đạt trạng thái sản xuất nhanh và ổn định

Trước khi bắt đầu sản xuất, bồn nhựa, đường ống và các thiết bị liên quan phải đạt trạng thái nhiệt phù hợp.

RY50-32-200 giúp tuần hoàn dầu trong giai đoạn gia nhiệt ban đầu, đưa nhiệt từ nguồn gia nhiệt tới từng vị trí.

Sau khi nhiệt độ hệ thống đã ổn định, bơm tiếp tục duy trì vòng tuần hoàn để bù lượng nhiệt thất thoát ra môi trường và lượng nhiệt được sử dụng trong quá trình sản xuất.

Do đó, RY50-32-200 tham gia cả hai giai đoạn:

gia nhiệt ban đầu và duy trì nhiệt trong sản xuất.

Duy trì nhiệt khi trạm hoạt động liên tục nhiều giờ

Trạm trộn bê tông nhựa nóng có thể làm việc trong nhiều giờ liên tục khi phục vụ các dự án thi công đường.

Trong thời gian đó, hệ thống nhựa đường cần duy trì trạng thái nhiệt ổn định.

RY50-32-200 với cơ chế ly tâm liên tục phù hợp với nhiệm vụ tuần hoàn dầu trong thời gian dài khi được lắp đặt, bôi trơn và vận hành đúng.

Điều này giúp giảm sự gián đoạn của hệ thống nhiệt giữa các mẻ trộn.

Hỗ trợ giảm thời gian chờ do hệ thống nhựa bị nguội

Nếu bồn hoặc đường ống nhựa đường bị mất nhiệt quá nhiều, trạm có thể phải dành thời gian để gia nhiệt trở lại trước khi tiếp tục sản xuất.

Dòng dầu tuần hoàn ổn định giúp duy trì nhiệt trong những khu vực cần thiết và hạn chế mức độ giảm nhiệt trong quá trình làm việc.

Nhờ đó, RY50-32-200 góp phần giảm nguy cơ phải chờ hệ thống lấy lại trạng thái nhiệt thích hợp.

Đây là lợi ích có ảnh hưởng trực tiếp tới khả năng duy trì năng suất của trạm.

Hệ thống hai ổ bi hỗ trợ hoạt động ổn định

RY50-32-200 sử dụng hai ổ bi để đỡ và định vị trục.

Khi bơm hoạt động liên tục ở tốc độ khoảng 2.900 vòng/phút, cụm ổ bi có nhiệm vụ giữ rôto và bánh công tác ổn định.

Trục quay ổn định giúp hạn chế rung cơ khí và giúp dòng dầu được duy trì đều hơn.

Đối với trạm trộn hoạt động nhiều giờ, tình trạng ổ bi và chất bôi trơn cần được kiểm tra thường xuyên để bảo đảm khả năng tuần hoàn nhiệt không bị gián đoạn.

Khớp nối mềm hỗ trợ truyền động ổn định

Động cơ được kết nối với trục bơm bằng khớp nối mềm.

Cấu tạo truyền động tương đối trực tiếp:

Động cơ → khớp nối → trục → bánh công tác → dầu tải nhiệt.

Ít cơ cấu truyền động trung gian giúp kết cấu gọn, đồng thời thuận tiện cho bảo dưỡng trong môi trường nhà máy và trạm trộn.

Khi bơm và động cơ được căn đồng tâm chính xác, hệ truyền động có điều kiện làm việc êm và ổn định trong thời gian dài.

Tản nhiệt tự nhiên giảm hệ thống phụ trợ

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay vì yêu cầu một vòng nước làm mát truyền thống dành riêng cho bơm.

Trong trạm trộn bê tông nhựa vốn đã có nhiều thiết bị, đường ống và hệ thống nhiệt, việc giảm thêm đường nước phụ trợ giúp bố trí cụm bơm đơn giản hơn.

Điều này đồng thời giảm số thiết bị phụ cần kiểm tra và bảo dưỡng.

RY50-32-200 góp phần nâng cao tính liên tục của trạm trộn

Nếu bơm dầu tải nhiệt ngừng hoạt động, quá trình phân phối nhiệt đến bồn và đường ống cũng bị ảnh hưởng.

Nếu thời gian gián đoạn kéo dài, nhiệt độ của hệ thống nhựa đường có thể giảm.

Do đó, bơm dầu tải nhiệt là một trong những thiết bị phụ trợ có ảnh hưởng lớn tới khả năng vận hành liên tục của trạm.

Đối với những hệ thống quan trọng, có thể bố trí bơm chính và bơm dự phòng để duy trì vòng tuần hoàn khi một bơm cần bảo trì.

Điều kiện để RY50-32-200 phát huy tốt vai trò trong trạm trộn

RY50-32-200 chỉ có thể tuần hoàn dầu ổn định nếu toàn bộ hệ thống được thiết kế phù hợp.

Đường hút phải thông thoáng, thân bơm phải đầy dầu trước khi khởi động, không khí cần được loại bỏ và van hút phải mở đầy đủ.

Bơm cũng không nên vận hành kéo dài ở lưu lượng quá thấp. Nếu lưu lượng thực tế thường xuyên nhỏ hơn nhu cầu tối thiểu, cần xem xét lại cách lựa chọn bơm hoặc bố trí đường bypass thích hợp.

Đặc biệt với dầu nóng, quá trình tăng nhiệt phải thực hiện từ từ để tránh sốc nhiệt cho bơm và hệ thống.

Vai trò của RY50-32-200 có thể tóm tắt theo chuỗi nhiệt

Trong trạm bê tông nhựa nóng, chức năng của bơm có thể hình dung rất rõ:

Lò dầu tạo nhiệt → dầu tải nhiệt hấp thụ nhiệt → RY50-32-200 duy trì tuần hoàn → dầu nóng tới bồn và đường ống nhựa đường → nhiệt được truyền cho thiết bị → dầu giảm nhiệt quay về lò → được gia nhiệt lại.

RY50-32-200 chính là thiết bị giúp chu trình này diễn ra liên tục.

Nếu không có dòng tuần hoàn đủ mạnh, nguồn nhiệt dù có công suất lớn cũng khó phân phối hiệu quả tới toàn bộ hệ thống.

Vai trò của Bơm dầu truyền nhiệt RY50-32-200 trong các trạm trộn bê tông nhựa nóng tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt để duy trì nhiệt cho hệ thống nhựa đường, đặc biệt tại bồn chứa, đường ống, van và các thiết bị cần gia nhiệt.

Bơm không trực tiếp vận chuyển bê tông nhựa hoặc nhựa đường đặc mà tạo dòng dầu nóng liên tục theo chu trình nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt. Nhờ đó, nhiệt được phân phối từ lò dầu tới các khu vực cần giữ nóng trong trạm.

Với nguyên lý ly tâm, tốc độ khoảng 2.900 vòng/phút, bánh công tác đường kính danh nghĩa 200 mm, kết cấu hai ổ bi và khả năng làm việc với dầu tải nhiệt nhiệt độ cao, RY50-32-200 phù hợp với nhiệm vụ duy trì vòng tuần hoàn nhiệt trong các hệ thống được lựa chọn đúng thông số.

Giá trị cốt lõi của RY50-32-200 tại trạm trộn bê tông nhựa nóng là giữ dòng dầu tải nhiệt lưu thông liên tục, hỗ trợ ổn định nhiệt độ nhựa đường, hạn chế các vùng nguội trên bồn và đường ống, đồng thời góp phần duy trì tính liên tục của toàn bộ quá trình sản xuất bê tông nhựa nóng.
