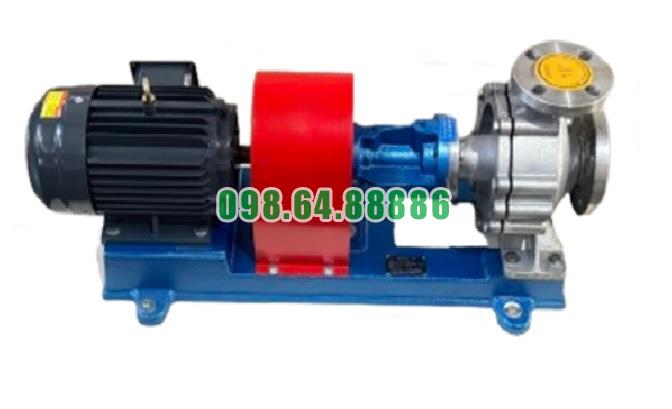

Bơm dầu truyền nhiệt trục ngang RY20-20-125 công suất 0.75 kW, lưu lượng 1.5 m3/h, cột áp 22 m, tốc độ 2800 vòng/phút

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng cơ chế tản nhiệt tự nhiên tại khu vực thân gối đỡ nhằm hạn chế nhiệt từ thân bơm và dầu nóng truyền tới cụm ổ trục. Nguyên lý này dựa trên quá trình dẫn nhiệt từ vùng nóng ra thân gối đỡ, sau đó truyền nhiệt từ bề mặt gối đỡ ra không khí xung quanh mà không cần sử dụng hệ thống nước làm mát riêng.

Nhiệt truyền từ thân bơm về phía gối đỡ

Trong quá trình vận hành, dầu truyền nhiệt có nhiệt độ cao tiếp xúc trực tiếp với thân bơm và các chi tiết phía đầu bơm. Một phần nhiệt lượng được truyền qua nắp bơm và trục về phía cụm gối đỡ.

Nếu nhiệt tích tụ quá nhiều tại đây, nhiệt độ vòng bi và chất bôi trơn có thể tăng cao. Vì vậy, thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125 đồng thời đóng vai trò là bộ phận trung gian tiếp nhận và giải phóng lượng nhiệt này.

Dẫn nhiệt qua vật liệu thân gối đỡ

Nhiệt từ vùng gần thân bơm truyền dần qua các chi tiết kim loại đến thân gối đỡ. Do thân gối đỡ có diện tích bề mặt tiếp xúc với không khí lớn hơn phần trục bên trong, nhiệt có điều kiện phân tán ra môi trường thay vì tập trung tại vòng bi.

Quá trình có thể hình dung theo hướng:

Thân bơm nóng → cụm trục và giá đỡ → thân gối đỡ → không khí môi trường.

Tản nhiệt từ bề mặt thân gối đỡ ra không khí

Sau khi nhiệt truyền tới thân gối đỡ, bề mặt bên ngoài của gối đỡ trao đổi nhiệt trực tiếp với không khí.

Không khí tiếp xúc với bề mặt nóng sẽ nhận nhiệt, nóng lên và dịch chuyển lên phía trên. Không khí có nhiệt độ thấp hơn tiếp tục đi vào thay thế. Quá trình này diễn ra liên tục và tạo nên đối lưu tự nhiên quanh thân gối đỡ.

Không cần tuần hoàn nước làm mát

Điểm đáng chú ý của nguyên lý tản nhiệt tự nhiên trên RY20-20-125 là không phụ thuộc vào một vòng nước làm mát riêng tại cụm gối đỡ.

Thay vào đó, nhiệt được giải phóng thông qua chính kết cấu kim loại và bề mặt tiếp xúc với không khí của thân gối đỡ. Điều này giúp cơ cấu tản nhiệt đơn giản và ít phụ thuộc vào thiết bị phụ trợ.

Thân gối đỡ đóng vai trò như bề mặt giải nhiệt

Trong Bơm dầu truyền nhiệt RY20-20-125, thân gối đỡ không chỉ có nhiệm vụ chứa và định vị vòng bi mà còn tham gia vào quá trình thoát nhiệt.

Nhiệt lượng sau khi truyền đến thân gối đỡ được phân bố trên diện tích bề mặt của bộ phận này. Diện tích tiếp xúc với không khí càng thuận lợi thì khả năng giải phóng nhiệt tự nhiên càng tốt.

Hạn chế nhiệt tập trung tại ổ bi

Hai bộ vòng bi nằm bên trong thân ổ trục là những chi tiết nhạy cảm với nhiệt độ. Việc truyền nhiệt từ bên trong ra toàn bộ thân gối đỡ giúp giảm tình trạng nhiệt chỉ tập trung tại một khu vực nhỏ quanh vòng bi.

Nhờ đó, nhiệt được phân tán rộng hơn trước khi truyền ra môi trường.

Sự kết hợp giữa dẫn nhiệt và đối lưu tự nhiên

Nguyên lý tản nhiệt của thân gối đỡ RY20-20-125 chủ yếu là sự kết hợp của hai quá trình.

Dẫn nhiệt qua thân kim loại

Nhiệt di chuyển từ khu vực có nhiệt độ cao sang khu vực có nhiệt độ thấp hơn thông qua các chi tiết kim loại của cụm bơm và thân gối đỡ.

Thân gối đỡ vì vậy trở thành đường dẫn nhiệt từ bên trong cụm ổ trục ra bề mặt bên ngoài.

Đối lưu với không khí xung quanh

Khi bề mặt thân gối đỡ nóng lên, nhiệt được truyền cho lớp không khí tiếp xúc bên ngoài. Không khí nóng di chuyển lên và được thay thế bằng không khí mát hơn.

Chu trình đối lưu này liên tục lấy nhiệt khỏi thân gối đỡ trong thời gian bơm vận hành.

Giảm truyền nhiệt trực tiếp tới hai bộ vòng bi

Một mục tiêu quan trọng của tản nhiệt tự nhiên qua thân gối đỡ Bơm dầu truyền nhiệt RY20-20-125 là kiểm soát nhiệt độ tại hai bộ vòng bi đỡ trục.

Nhiệt từ đầu bơm không được để tích tụ liên tục tại cụm vòng bi. Thân gối đỡ tiếp nhận và phân tán một phần nhiệt ra môi trường, nhờ đó giảm tốc độ tăng nhiệt của khu vực ổ trục.

Điều này giúp:

• Hạn chế vòng bi làm việc ở nhiệt độ quá cao.
• Giảm nguy cơ chất bôi trơn bị suy giảm nhanh do nhiệt.
• Hạn chế ma sát tăng do điều kiện bôi trơn không phù hợp.
• Duy trì trạng thái quay ổn định của trục.

Tản nhiệt diễn ra liên tục khi bơm hoạt động

Khác với hệ thống làm mát chủ động cần bơm nước hoặc thiết bị trao đổi nhiệt, cơ chế tản nhiệt tự nhiên diễn ra ngay khi xuất hiện chênh lệch nhiệt độ giữa thân gối đỡ và môi trường.

Khi thân gối đỡ nóng hơn không khí xung quanh, nhiệt tự động truyền ra ngoài. Chênh lệch nhiệt độ càng lớn thì quá trình trao đổi nhiệt tự nhiên càng diễn ra rõ hơn cho đến khi hệ thống đạt trạng thái cân bằng nhiệt tương đối.

Điều kiện để tản nhiệt tự nhiên đạt hiệu quả

Do sử dụng không khí xung quanh để giải nhiệt, khu vực thân gối đỡ cần có khoảng trống thích hợp.

Không nên che kín thân gối đỡ hoặc bố trí vật cản quá sát bề mặt vì có thể hạn chế sự lưu thông tự nhiên của không khí. Bụi bẩn, dầu bám dày trên bề mặt cũng có thể tạo lớp cản nhiệt và làm giảm khả năng trao đổi nhiệt.

Vì vậy, giữ bề mặt thân gối đỡ sạch và thông thoáng giúp cơ chế tản nhiệt tự nhiên hoạt động hiệu quả hơn.

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125 dựa trên việc dẫn nhiệt từ khu vực thân bơm nóng về thân gối đỡ, sau đó phân tán nhiệt qua bề mặt kim loại và truyền ra không khí bằng đối lưu tự nhiên.

Cơ chế này giúp hạn chế nhiệt tích tụ tại hai bộ vòng bi, kiểm soát nhiệt độ cụm ổ trục và không cần sử dụng hệ thống nước làm mát riêng. Nhờ đó, thân gối đỡ vừa thực hiện chức năng đỡ và định vị trục, vừa đóng vai trò quan trọng trong quá trình tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-125.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY20-20-125 được ưa chuộng

Bơm dầu truyền nhiệt RY20-20-125 là model có thông số làm việc gồm lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ quay 2.800 vòng/phút và động cơ 0,75 kW. Điểm nổi bật của model này nằm ở khả năng đáp ứng các hệ thống tuần hoàn dầu nóng quy mô nhỏ với công suất vừa phải, kết cấu truyền động trực tiếp và khả năng làm việc với môi chất nhiệt độ cao.

Khả năng bơm dầu truyền nhiệt ở nhiệt độ cao

Ưu điểm quan trọng của RY20-20-125 là được thiết kế chuyên biệt cho nhiệm vụ tuần hoàn dầu truyền nhiệt. So với các loại bơm nước thông thường, kết cấu của dòng RY phù hợp hơn với điều kiện môi chất nóng trong hệ thống gia nhiệt công nghiệp.

Phù hợp với hệ thống tuần hoàn dầu nóng

RY20-20-125 có thể đảm nhiệm việc liên tục đưa dầu từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi hồi dầu trở lại. Khả năng làm việc với dầu nóng giúp model phù hợp cho các hệ thống cần truyền nhiệt gián tiếp và vận hành trong thời gian dài.

Lưu lượng 1,5 m³/h phù hợp với hệ thống nhỏ

RY20-20-125 có lưu lượng 1,5 m³/h, hướng đến những hệ thống không yêu cầu lượng dầu tuần hoàn quá lớn.

Đây là lợi thế rõ rệt khi sử dụng cho một thiết bị riêng lẻ hoặc một nhánh gia nhiệt độc lập. Người sử dụng không cần lựa chọn máy bơm lớn hơn nhiều so với nhu cầu thực tế.

Dễ bố trí cho từng nhánh tuần hoàn

Trong hệ thống có nhiều thiết bị sử dụng dầu nóng, RY20-20-125 có thể được bố trí riêng cho từng nhánh có nhu cầu lưu lượng nhỏ. Cách sử dụng này giúp kiểm soát dòng dầu thuận lợi và tránh tình trạng sử dụng một máy bơm công suất lớn cho những phụ tải nhiệt nhỏ.

Cột áp 22 m đáp ứng khả năng vận chuyển dầu

Bên cạnh lưu lượng, cột áp 22 m là một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY20-20-125.

Cột áp này tạo điều kiện để dầu truyền nhiệt vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt trong những hệ thống có quy mô phù hợp.

Duy trì dòng dầu ổn định

Khi tổng trở lực của hệ thống phù hợp với khả năng của bơm, cột áp 22 m giúp duy trì dầu lưu thông từ cửa hút đến cửa xả và qua toàn bộ vòng tuần hoàn.

Dòng dầu ổn định giúp hệ thống gia nhiệt hạn chế tình trạng thiếu lưu lượng tại thiết bị sử dụng nhiệt.

Động cơ 0,75 kW có công suất gọn

Một trong những ưu điểm nổi bật của Bơm dầu truyền nhiệt RY20-20-125 là sử dụng động cơ chỉ 0,75 kW.

Mức công suất này phù hợp với lưu lượng nhỏ của model và giúp tránh phải sử dụng động cơ quá lớn cho những vòng dầu nóng có nhu cầu thấp.

Phù hợp với nhu cầu vận hành liên tục

Các hệ thống dầu truyền nhiệt thường yêu cầu bơm hoạt động liên tục trong nhiều giờ. Đối với hệ thống chỉ cần thông số tương ứng với RY20-20-125, động cơ 0,75 kW giúp duy trì nhiệm vụ tuần hoàn với mức công suất lắp đặt vừa phải.

Tốc độ 2.800 vòng/phút tạo khả năng vận chuyển ổn định

RY20-20-125 hoạt động ở tốc độ 2.800 vòng/phút. Tốc độ này giúp bánh công tác nhận đủ chuyển động từ động cơ để tạo lưu lượng 1,5 m³/h và cột áp 22 m tại điểm làm việc thiết kế.

Khả năng tạo cột áp với kích thước bơm nhỏ

Dù thuộc model lưu lượng nhỏ, tốc độ quay cao giúp bánh công tác truyền năng lượng cho dòng dầu để đạt được cột áp cần thiết. Nhờ đó, RY20-20-125 có thể đáp ứng những mạch tuần hoàn nhỏ nhưng vẫn có yêu cầu nhất định về trở lực đường ống.

Kết cấu truyền động bằng khớp nối mềm

RY20-20-125 sử dụng cấu hình động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm.

Kết cấu này tạo ra hệ truyền động trực tiếp, giúp động cơ truyền mô-men đến bánh công tác mà không cần thêm hệ thống dây đai hoặc cơ cấu truyền động phức tạp.

Hỗ trợ giảm rung giữa hai trục

Khớp nối mềm có khả năng thích nghi với những sai lệch nhỏ giữa trục động cơ và trục bơm. Phần tử đàn hồi còn hỗ trợ giảm truyền rung và tải va đập giữa hai cụm quay.

Khi bơm và động cơ được căn chỉnh đúng, cụm truyền động có thể vận hành ổn định ở tốc độ 2.800 vòng/phút.

Kết cấu gọn thuận lợi cho lắp đặt

Với động cơ 0,75 kW và lưu lượng tương đối nhỏ, RY20-20-125 phù hợp với các hệ thống có không gian lắp đặt hạn chế.

Bơm và động cơ được bố trí thành một cụm trên bệ máy, thuận tiện khi kết nối với đường hút và đường đẩy của hệ thống.

Dễ tích hợp vào hệ thống có sẵn

Đối với những dây chuyền cần bổ sung một nhánh tuần hoàn dầu nóng nhỏ, RY20-20-125 có thể được lựa chọn mà không cần sử dụng cụm bơm công suất lớn.

Đây là ưu điểm đáng chú ý đối với các hệ thống cần mở rộng hoặc bổ sung điểm gia nhiệt riêng.

Kết cấu thuận tiện cho kiểm tra và bảo dưỡng

RY20-20-125 sử dụng cấu tạo bơm ly tâm với các bộ phận chính như thân bơm, bánh công tác, trục, ổ bi, bộ làm kín và khớp nối.

Các bộ phận truyền động được bố trí tương đối rõ ràng nên thuận tiện cho việc kiểm tra định kỳ.

Dễ tiếp cận các bộ phận quan trọng

Khớp nối, ổ bi và cụm trục là những vị trí cần được kiểm tra trong quá trình sử dụng. Kết cấu đầu rời giúp việc tháo động cơ, kiểm tra khớp nối hoặc xử lý cụm bơm thuận tiện hơn khi cần bảo dưỡng.

Khả năng bảo trì tương đối thuận lợi giúp giảm thời gian dừng thiết bị khi cần kiểm tra hoặc thay thế phụ tùng.

Khả năng đáp ứng nhiều hệ thống gia nhiệt nhỏ

Một ưu điểm khác khiến Bơm dầu truyền nhiệt RY20-20-125 có tính ứng dụng cao là có thể sử dụng cho nhiều loại vòng tuần hoàn dầu nóng khác nhau.

Model có thể phù hợp với:

• Bồn gia nhiệt sử dụng áo dầu nóng.
• Bộ trao đổi nhiệt quy mô nhỏ.
• Thiết bị sấy dùng dầu tải nhiệt.
• Nhánh gia nhiệt độc lập.
• Thiết bị cần giữ nhiệt liên tục.
• Hệ thống tuần hoàn dầu nóng phụ trợ.

Điểm chung của các ứng dụng này là yêu cầu lưu lượng và cột áp nằm trong khả năng của RY20-20-125.

Thông số cân đối cho hệ thống dầu nóng quy mô nhỏ

Ưu điểm nổi bật của RY20-20-125 không nằm ở một thông số riêng lẻ mà ở sự kết hợp giữa:

1,5 m³/h – 22 m – 2.800 vòng/phút – 0,75 kW

Bộ thông số này giúp model hướng đến những hệ thống nhỏ cần dòng dầu tuần hoàn ổn định nhưng không cần máy bơm có công suất lớn.

Tránh lựa chọn bơm quá dư công suất

Khi hệ thống thực tế chỉ cần lưu lượng khoảng 1,5 m³/h, lựa chọn một model lớn hơn nhiều có thể gây dư lưu lượng và phải điều tiết lại bằng van.

RY20-20-125 giúp người sử dụng lựa chọn thiết bị sát hơn với nhu cầu của các mạch dầu nóng nhỏ, từ đó tạo điều kiện vận hành hợp lý hơn.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY20-20-125 được ưa chuộng tập trung ở khả năng tuần hoàn dầu nóng, thông số phù hợp với hệ thống nhỏ, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ công suất chỉ 0,75 kW.

Bên cạnh đó, kết cấu truyền động bằng khớp nối mềm, thiết kế tương đối gọn, thuận tiện bảo dưỡng và khả năng bố trí cho từng vòng gia nhiệt độc lập giúp RY20-20-125 trở thành một lựa chọn đáng chú ý cho các hệ thống dầu truyền nhiệt có nhu cầu khoảng 1,5 m³/h – 22 m. Khi được lựa chọn đúng với điều kiện làm việc, model có thể đáp ứng tốt yêu cầu tuần hoàn dầu nóng với cấu hình đơn giản và công suất vừa phải.
