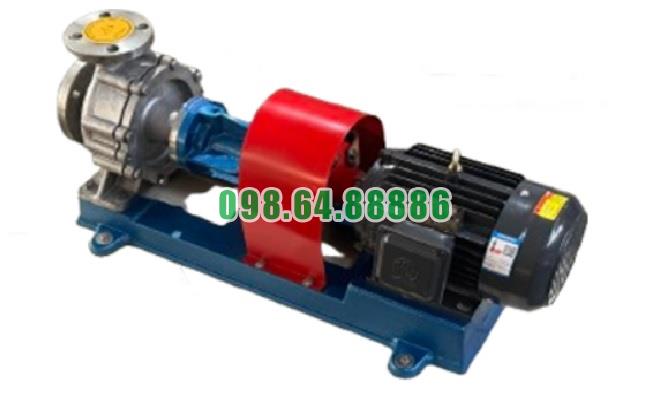

Bơm dầu truyền nhiệt RY50-32-250 có kết cấu thuận tiện cho việc bố trí trong nhiều hệ thống tuần hoàn dầu nóng công nghiệp. Bơm sử dụng kết cấu đỡ một phía, cửa hút theo hướng trục, cửa xả hướng tâm theo phương thẳng đứng, đồng thời bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Ở RY50-32-250, cửa hút được bố trí theo hướng trục giúp đường dầu đi trực tiếp vào tâm bánh công tác, còn cửa xả hướng lên trên thuận tiện cho việc kết nối với đường ống đẩy.
Theo quy ước model, 50 mm là đường kính danh nghĩa cửa hút và 32 mm là đường kính danh nghĩa cửa xả.
Cách bố trí này giúp việc thiết kế tuyến ống hút và xả tương đối rõ ràng, phù hợp với nhiều mặt bằng hệ thống nhiệt.
Một ưu điểm về lắp đặt của RY50-32-250 là bơm và động cơ được bố trí trên cùng một bệ máy.
Khi thi công, toàn bộ cụm bơm – động cơ được đặt lên móng, cân bằng bệ rồi mới siết chặt bu lông móng.
Kết cấu dạng cụm giúp quá trình định vị, căn chỉnh và cố định thiết bị thuận tiện hơn.
RY50-32-250 truyền động qua khớp nối mềm kiểu ba chấu và theo tài liệu dòng RY có thể sử dụng:
động cơ công nghiệp thông thường;
động cơ phòng nổ.
Khả năng lựa chọn loại động cơ giúp bơm dễ thích ứng với yêu cầu an toàn của từng khu vực lắp đặt.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nhờ đó, khi lắp RY50-32-250 không cần bố trí thêm đường cấp và hồi nước làm mát cho cụm bơm. Điều này giúp giảm thiết bị phụ trợ và thuận tiện hơn khi lựa chọn vị trí lắp đặt.
Nhà sản xuất yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.
Nhờ đó, tuyến ống có thể được bố trí phù hợp với mặt bằng thực tế, miễn là bảo đảm không tạo tải trọng lên cửa hút và cửa xả của RY50-32-250.
Đối với các hệ thống quan trọng, tài liệu khuyến nghị lắp hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Điều này giúp RY50-32-250 có thể được bố trí theo nhiều phương án hệ thống khác nhau, đặc biệt với dây chuyền yêu cầu duy trì tuần hoàn dầu liên tục.
Khu vực lắp đặt cần có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng bơm.
Khi bố trí đúng yêu cầu, các bộ phận như động cơ, khớp nối, cụm ổ trục và rôto có thể được tiếp cận thuận tiện hơn trong quá trình bảo trì.
Tính linh hoạt trong lắp đặt của bơm dầu truyền nhiệt RY50-32-250 thể hiện ở kết cấu bơm – động cơ đồng bộ trên cùng bệ máy, cửa hút hướng trục, cửa xả hướng lên, khả năng sử dụng động cơ thường hoặc động cơ phòng nổ và thiết kế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.
Ngoài ra, RY50-32-250 có thể bố trí theo phương án bơm đơn, hai bơm luân phiên hoặc một bơm làm việc – một bơm dự phòng, giúp thiết bị dễ thích ứng với nhiều hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY50-32-250 đạt độ bền cao nếu tuân thủ quy trình bảo dưỡng vì các bộ phận như ổ bi, trục, bộ làm kín và cụm rôto đều cần được kiểm tra, bôi trơn đúng định kỳ. Tài liệu vận hành dòng RY quy định khá rõ các mốc bảo dưỡng nhằm hạn chế rung, nóng ổ bi và hư hỏng trong quá trình làm việc.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra vệ sinh và kiểm tra bề mặt làm việc.
Nếu phát hiện các dấu hiệu như:
rỗ bề mặt;
xước;
cháy màu;
độ rơ bất thường;
thì cần thay ổ bi mới.
Việc kiểm tra sớm giúp phát hiện tình trạng mài mòn trước khi ảnh hưởng tới trục và bánh công tác.
Hệ thống ổ bi của RY50-32-250 cần được bôi trơn đúng loại và đủ lượng. Theo tài liệu, lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo yêu cầu.
Bôi trơn đầy đủ giúp:
giảm ma sát ổ bi;
hạn chế nhiệt độ tăng cao;
giúp trục quay ổn định;
giảm mài mòn cơ khí;
hỗ trợ kéo dài tuổi thọ cụm rôto.
Bảo dưỡng RY50-32-250 không chỉ là kiểm tra chi tiết cơ khí mà còn bao gồm duy trì điều kiện vận hành đúng.
Nhà sản xuất khuyến cáo không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải chạy ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả.
Duy trì đủ lưu lượng giúp hạn chế điều kiện làm việc bất lợi cho bánh công tác và cụm bơm.
Trong suốt quá trình vận hành, cần kiểm tra:
độ chặt của bu lông móng;
áp suất cửa xả;
độ rung;
nhiệt độ ổ trục;
nhiệt độ thân bơm;
lưu lượng dầu.
Nếu xuất hiện tiếng ồn bất thường, tài liệu yêu cầu dừng bơm để kiểm tra.
Theo dõi thường xuyên giúp phát hiện sớm lệch tâm, thiếu bôi trơn, ổ bi hỏng hoặc các bất thường của dòng dầu.
RY50-32-250 sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt. Khi mới vận hành có thể xuất hiện rò rỉ nhẹ và lượng rò rỉ có thể giảm sau giai đoạn chạy rà.
Trong quá trình bảo dưỡng cần kiểm tra tình trạng bộ làm kín, tránh để rò rỉ tăng kéo dài vì có thể làm thất thoát dầu và ảnh hưởng khu vực trục bơm.
Đối với hệ thống có bơm dự phòng, nhà sản xuất khuyến nghị khởi động và dừng bơm dự phòng ít nhất một lần mỗi tuần để kiểm tra trạng thái hoạt động và độ kín của đường ống kết nối.
Việc này giúp bơm dự phòng luôn sẵn sàng thay thế khi bơm chính cần bảo dưỡng.
Bơm dầu truyền nhiệt RY50-32-250 đạt độ bền cao nếu tuân thủ quy trình bảo dưỡng với các công việc trọng tâm gồm kiểm tra ổ bi sau 300 giờ đầu, bổ sung mỡ sau khoảng 3.000 giờ, duy trì bôi trơn đúng loại, kiểm soát độ rung, nhiệt độ và lưu lượng vận hành.
Bảo dưỡng đúng định kỳ giúp hạn chế mài mòn ổ bi, nóng trục, rung động và hư hỏng bộ làm kín, từ đó giúp RY50-32-250 duy trì khả năng tuần hoàn dầu nóng ổn định trong thời gian dài.
Bơm tuần hoàn dầu truyền nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
