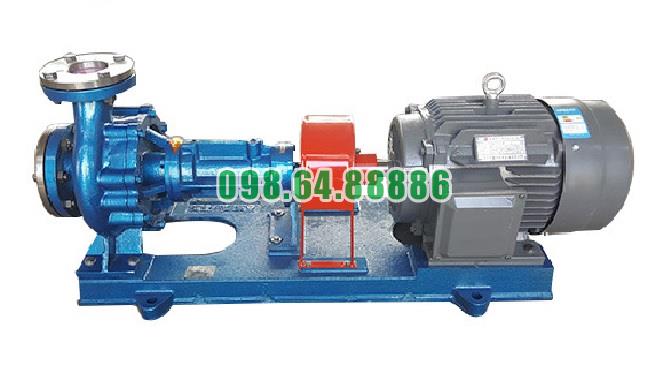

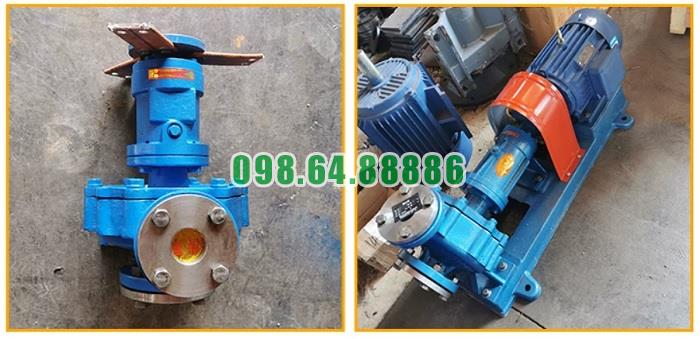

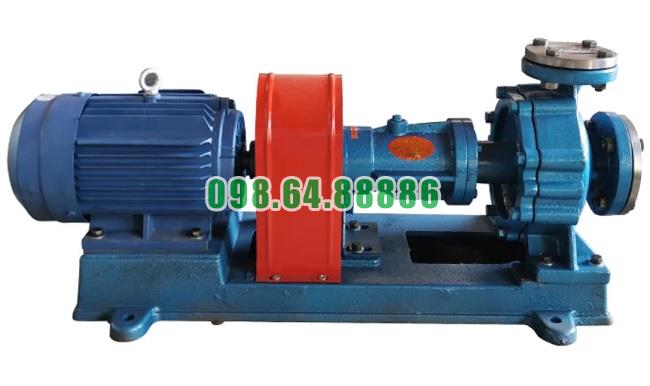

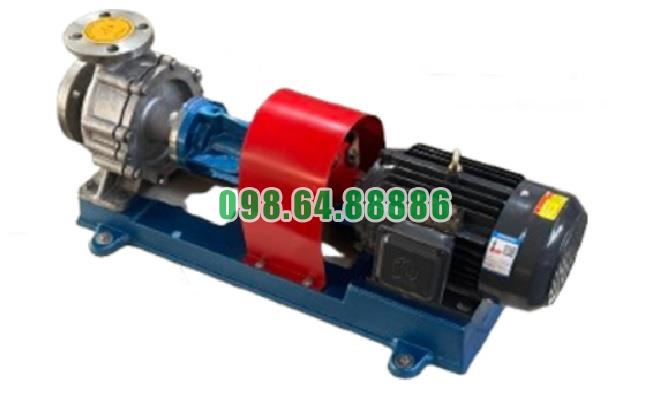

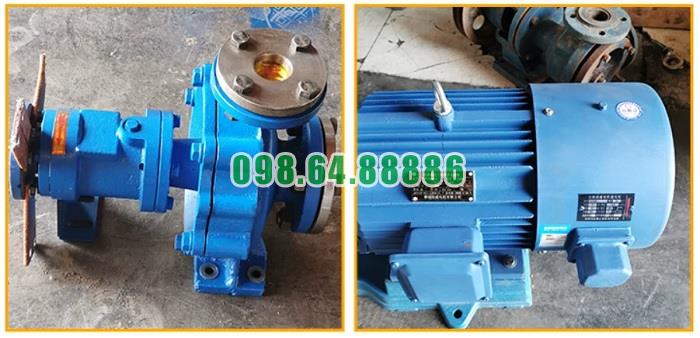

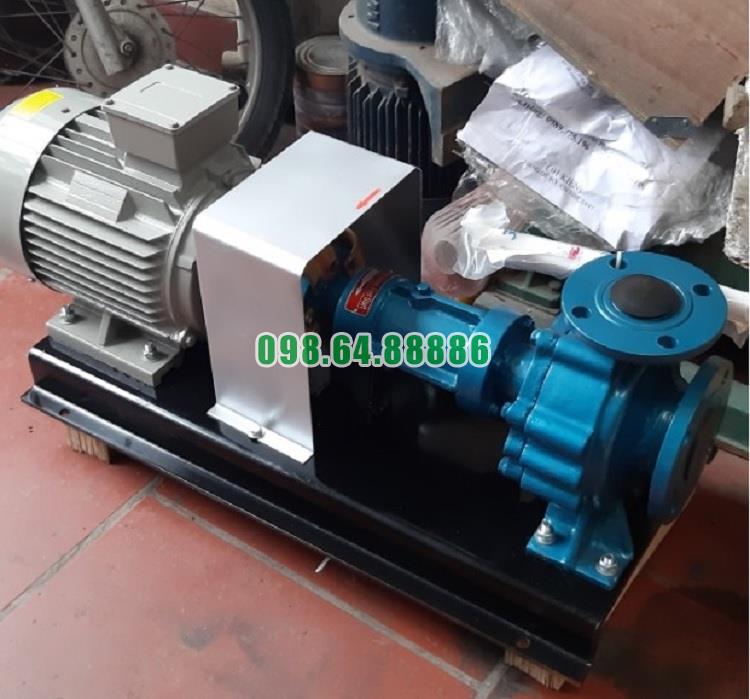

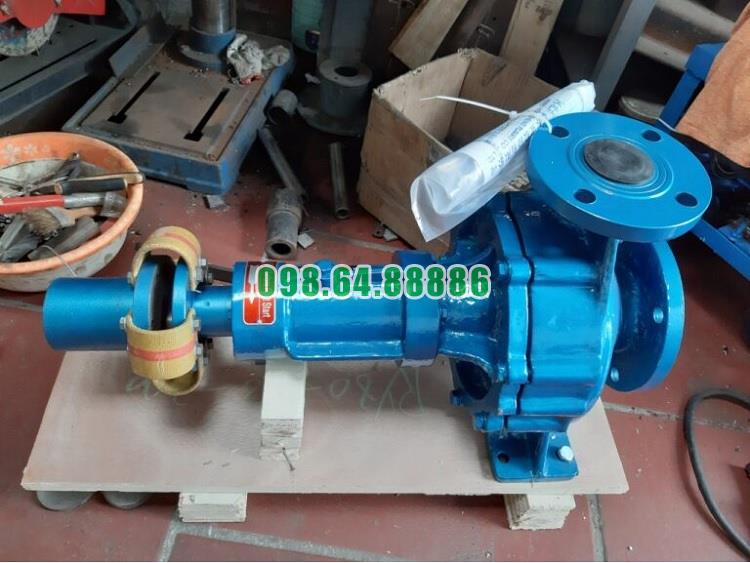

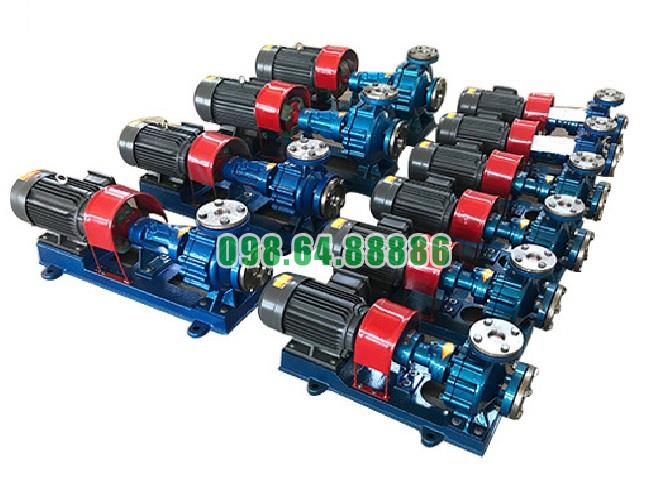

Bơm dầu nhiệt độ cao RY25-25-160 lưu lượng 3 m3/h, cột áp 27 m, động cơ 1.5 kW

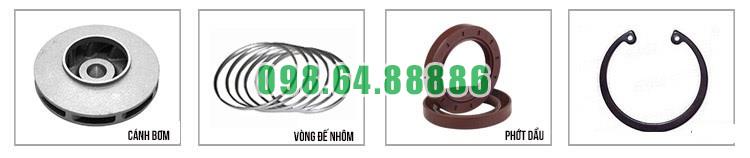

Chi tiết cấu tạo cụm rôto và bánh công tác Bơm dầu truyền nhiệt RY25-25-160

Cụm rôto là bộ phận chuyển động trung tâm của Bơm dầu truyền nhiệt RY25-25-160, gồm ba chi tiết chính: bánh công tác, trục bơm và đai ốc hãm bánh công tác. Cụm này tiếp nhận mô-men từ động cơ, quay ở tốc độ 2.900 vòng/phút và trực tiếp truyền năng lượng cho dầu tải nhiệt.

Sự ổn định của cụm rôto ảnh hưởng trực tiếp đến lưu lượng 3 m³/h, cột áp 27 m, độ rung, tiếng ồn và khả năng vận hành liên tục của bơm.

Bánh công tác – bộ phận trực tiếp tạo dòng dầu

Bánh công tác được lắp ở đầu trục, nằm bên trong thân bơm. Đây là chi tiết trực tiếp tiếp xúc với dầu và tạo ra sự chênh lệch áp suất giữa cửa hút với cửa xả.

Trong ký hiệu RY25-25-160:

• RY là dòng bơm dầu truyền nhiệt.
• Số 25 đầu tiên chỉ đường kính danh nghĩa cửa hút.
• Số 25 tiếp theo chỉ đường kính danh nghĩa cửa xả.
• Số 160 chỉ đường kính ngoài danh nghĩa của bánh công tác.

Đường kính danh nghĩa 160 mm tạo phạm vi chuyển động cần thiết để bánh công tác gia tốc dòng dầu trước khi dầu đi vào khoang dẫn của thân bơm.

Cấu tạo làm việc của bánh công tác

Bánh công tác có khu vực tâm để tiếp nhận dầu từ cửa hút và hệ thống rãnh dẫn hướng dòng dầu ra phía ngoài. Khi bánh công tác quay, dầu đi vào vùng trung tâm, được cuốn theo chuyển động quay rồi dịch chuyển dần ra chu vi.

Quá trình này làm dầu nhận thêm năng lượng:

• Vận tốc dòng dầu tăng lên.
• Áp suất tại tâm bánh công tác giảm xuống.
• Dầu mới được hút liên tục vào cửa bơm.
• Dầu tại chu vi được đẩy sang khoang thân bơm.
• Một phần động năng được chuyển thành áp suất trước khi dầu ra cửa xả.

Như vậy, bánh công tác vừa thực hiện chức năng hút dầu vào tâm, vừa tăng năng lượng để đẩy dầu qua hệ thống tuần hoàn.

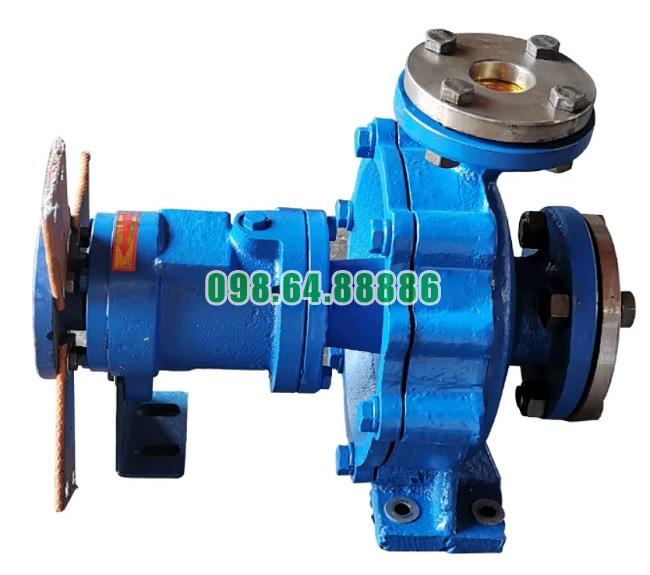

Trục bơm – bộ phận truyền chuyển động

Trục bơm là chi tiết liên kết bánh công tác với cụm truyền động. Một đầu trục mang bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối mềm kiểu ba chấu.

Khi động cơ hoạt động, mô-men được truyền theo trình tự:

Động cơ → khớp nối mềm → trục bơm → bánh công tác → dòng dầu.

Trục phải giữ được độ thẳng và độ đồng tâm khi quay ở tốc độ 2.900 vòng/phút. Nếu trục bị cong, lệch hoặc lắp không đồng tâm, bánh công tác sẽ quay không đều, làm tăng rung động và gây tải bất thường lên ổ bi cũng như bộ làm kín.

Ngoài chức năng truyền mô-men, trục còn phải chịu đồng thời:

• Trọng lượng của bánh công tác.
• Lực hướng kính do dòng dầu tạo ra.
• Lực dọc trục xuất hiện trong quá trình bơm làm việc.
• Ma sát tại khu vực làm kín.
• Ảnh hưởng của nhiệt truyền từ buồng bơm.

Đai ốc hãm bánh công tác

Đai ốc hãm được lắp ở đầu trục để cố định bánh công tác đúng vị trí. Bộ phận này giúp ngăn bánh công tác dịch chuyển hoặc nới lỏng trong quá trình quay liên tục.

Đai ốc phải được siết đúng mức. Nếu siết không đủ, bánh công tác có thể phát sinh độ rơ, gây rung và làm thay đổi khe hở làm việc. Nếu lắp sai hoặc siết quá mức, đầu trục và vị trí lắp ghép có thể chịu ứng suất không cần thiết.

Đai ốc hãm vì vậy là chi tiết nhỏ nhưng có vai trò quan trọng đối với độ chắc chắn của toàn bộ cụm rôto.

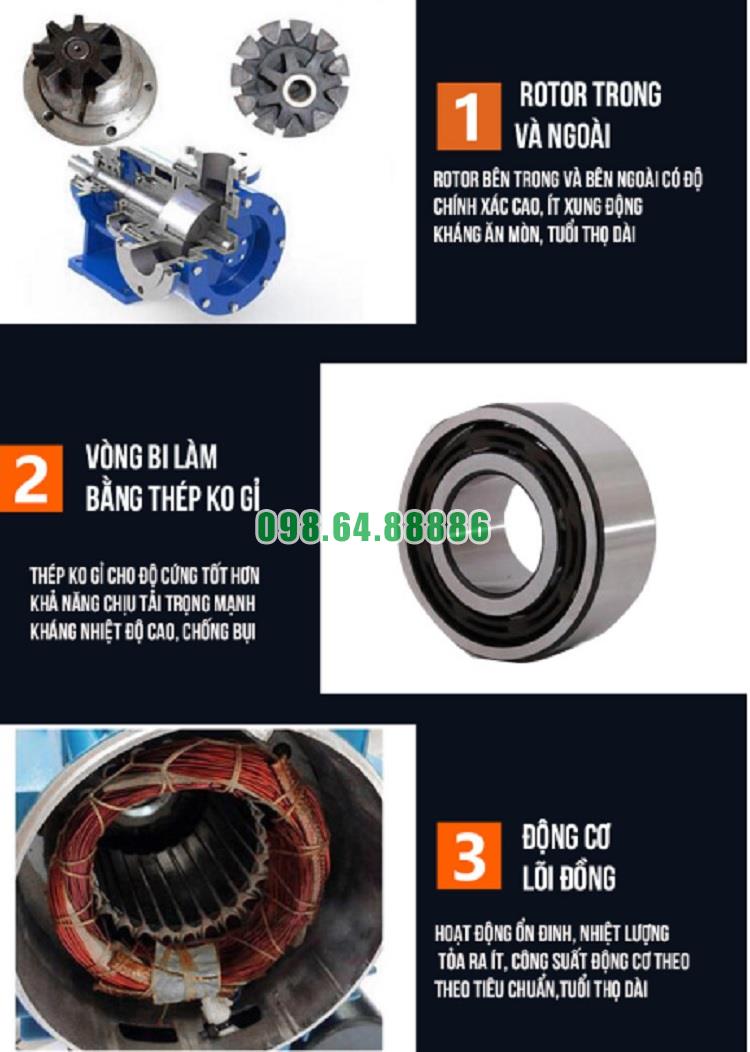

Hai ổ bi đỡ và định vị cụm rôto

Mặc dù ổ bi không nằm trong nhóm ba chi tiết chính của rôto, đây là bộ phận trực tiếp đỡ và giữ rôto đúng vị trí. Thân ổ trục của RY25-25-160 chứa hai bộ vòng bi.

Một ổ bi được bố trí gần phía bánh công tác, ổ còn lại nằm gần đầu khớp nối. Cách bố trí này giúp:

• Giữ trục quay đúng tâm.
• Hạn chế độ võng của trục.
• Giảm độ đảo của bánh công tác.
• Tiếp nhận tải phát sinh khi bơm hoạt động.
• Duy trì khoảng cách giữa phần quay và phần cố định.
• Hỗ trợ rôto vận hành ổn định trong thời gian dài.

Nếu ổ bi bị thiếu bôi trơn, mài mòn hoặc lắp sai, cụm rôto có thể rung, nóng và phát ra tiếng kêu bất thường.

Quan hệ giữa rôto và bộ làm kín

Trục bơm đi xuyên qua khu vực chuyển tiếp giữa buồng dầu nóng và thân ổ trục. Tại vị trí này, bơm sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt.

Bộ làm kín ôm quanh trục và có nhiệm vụ hạn chế dầu nóng rò rỉ dọc theo bề mặt trục. Vì trục luôn quay, độ đồng tâm và chất lượng bề mặt tại khu vực làm kín ảnh hưởng trực tiếp đến mức độ rò rỉ.

Nếu rôto quay lệch tâm:

• Packing bị mài mòn không đều.
• Ma sát tại trục tăng lên.
• Khu vực làm kín dễ phát nóng.
• Phớt dầu nhanh xuống cấp.
• Dầu có thể rò vào khoang ổ bi.

Do đó, độ ổn định của rôto không chỉ quyết định khả năng tạo dòng mà còn ảnh hưởng đến tuổi thọ của cụm làm kín.

Chiều quay của cụm rôto

Khi quan sát từ phía khớp nối, trục bơm RY25-25-160 phải quay theo chiều kim đồng hồ. Chiều quay này phù hợp với hướng thiết kế của bánh công tác và khoang dẫn dòng.

Nếu động cơ quay ngược chiều, bánh công tác vẫn có thể chuyển động nhưng không truyền năng lượng cho dầu theo đúng thiết kế. Hậu quả thường là:

• Lưu lượng giảm rõ rệt.
• Cột áp không đạt yêu cầu.
• Dòng dầu thiếu ổn định.
• Bơm rung hoặc phát tiếng ồn.
• Hiệu quả tuần hoàn dầu suy giảm.

Chiều quay cần được kiểm tra trước khi ghép hoàn chỉnh và đưa bơm vào vận hành chính thức.

Quá trình làm việc của cụm rôto

Khi động cơ khởi động, khớp nối mềm truyền mô-men đến trục bơm. Trục kéo bánh công tác quay trong thân bơm.

Dầu đi theo hướng trục vào tâm bánh công tác. Dưới tác động của chuyển động quay, dầu di chuyển từ tâm ra chu vi, nhận thêm vận tốc và năng lượng. Dầu sau đó rời bánh công tác, đi vào thân bơm và được dẫn đến cửa xả hướng thẳng đứng.

Quá trình này lặp lại liên tục, tạo nên dòng dầu có lưu lượng thiết kế 3 m³/h và cột áp 27 m.

Những yêu cầu giúp cụm rôto hoạt động ổn định

Để rôto và bánh công tác làm việc đúng chức năng, cần bảo đảm:

• Bơm và động cơ được căn chỉnh đồng tâm.
• Khớp nối không bị lệch hoặc mòn phần tử đàn hồi.
• Trục quay nhẹ, không bị kẹt trước khi khởi động.
• Hai ổ bi được bôi trơn đúng loại và đủ lượng.
• Bánh công tác được cố định chắc bằng đai ốc hãm.
• Dầu tải nhiệt sạch, không chứa hạt rắn.
• Thân bơm được mồi đầy dầu, tuyệt đối không chạy khô.
• Chiều quay của trục đúng theo thiết kế.
• Đường ống không truyền tải trọng lên thân bơm.

Cặn bẩn đi vào bánh công tác có thể làm tắc rãnh dẫn, mất cân bằng rôto và gây rung. Vì vậy, đường hút nên có lưới lọc phù hợp và được vệ sinh định kỳ.

Cụm rôto của Bơm dầu truyền nhiệt RY25-25-160 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Bánh công tác có đường kính ngoài danh nghĩa 160 mm, trực tiếp truyền năng lượng cho dầu. Trục bơm tiếp nhận mô-men từ động cơ, còn đai ốc hãm giữ bánh công tác chắc chắn tại đầu trục.

Hai ổ bi trong thân ổ trục có nhiệm vụ đỡ và định vị rôto, giúp bánh công tác quay ổn định ở tốc độ 2.900 vòng/phút. Khi cụm rôto được lắp đúng tâm, bôi trơn đầy đủ và làm việc với dầu sạch, bơm có thể duy trì lưu lượng 3 m³/h, cột áp 27 m và vận hành ổn định trong hệ thống tuần hoàn dầu nóng.

Những ưu điểm giúp Bơm dầu truyền nhiệt RY25-25-160 chiếm ưu thế trên thị trường

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Sản phẩm có lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút.

Sự kết hợp giữa khả năng chịu nhiệt cao, thông số làm việc phù hợp, kết cấu gọn và không cần hệ thống làm mát bằng nước giúp RY25-25-160 trở thành lựa chọn đáng chú ý cho các dây chuyền sản xuất quy mô nhỏ và vừa.

Khả năng vận chuyển dầu nóng đến 350°C

Ưu điểm nổi bật của Bơm dầu truyền nhiệt RY25-25-160 là khả năng vận chuyển dầu tải nhiệt có nhiệt độ lên tới 350°C. Đây là yêu cầu quan trọng trong những hệ thống cần cung cấp nhiệt gián tiếp cho máy sấy, khuôn ép, nồi gia nhiệt, bồn phản ứng hoặc bộ trao đổi nhiệt.

Khả năng chịu nhiệt cao giúp bơm đáp ứng nhiều quy trình sản xuất mà các dòng bơm nước thông thường không phù hợp. Khi được gia nhiệt và vận hành đúng quy trình, bơm có thể duy trì dòng dầu nóng ổn định trong thời gian dài.

Thông số phù hợp với hệ thống nhỏ và vừa

RY25-25-160 có lưu lượng 3 m³/h, tương đương khoảng 50 lít/phút. Mức lưu lượng này phù hợp với một thiết bị độc lập hoặc một cụm gia nhiệt có nhu cầu tuần hoàn dầu vừa phải.

Cột áp 27 m giúp bơm đưa dầu vượt qua trở lực của đường ống, van, cút nối và các kênh dẫn trong thiết bị trao đổi nhiệt. Sự cân đối giữa lưu lượng và cột áp tạo lợi thế khi sử dụng cho:

• Bồn có áo gia nhiệt.
• Máy ép nóng.
• Buồng sấy công nghiệp.
• Khuôn gia nhiệt.
• Bộ trao đổi nhiệt.
• Đường ống tuần hoàn dầu quy mô vừa phải.

Việc lựa chọn đúng công suất giúp tránh tình trạng dùng bơm quá lớn, gây lãng phí điện và khó điều chỉnh lưu lượng.

Công suất động cơ 1,5 kW tiết kiệm

Bơm sử dụng động cơ công suất 1,5 kW, phù hợp với lưu lượng 3 m³/h và cột áp 27 m. Đây là mức công suất tương đối gọn cho các hệ thống không yêu cầu lưu lượng dầu lớn.

Khi bơm hoạt động gần điểm thiết kế, động cơ có thể cung cấp đủ năng lượng cho bánh công tác mà không cần sử dụng một cụm truyền động quá lớn. Điều này giúp giảm chi phí đầu tư động cơ, thiết bị điện và dây dẫn.

Công suất vừa phải cũng tạo thuận lợi khi lắp bơm vào các máy gia nhiệt riêng lẻ hoặc dây chuyền có không gian hạn chế.

Không cần hệ thống làm mát bằng nước

Một trong những ưu điểm tạo lợi thế cho RY25-25-160 là cơ chế tản nhiệt tự nhiên. Nhiệt từ buồng bơm được phân tán qua nắp bơm, trục, giá đỡ và thân ổ trục rồi truyền ra không khí.

Thiết kế này giúp loại bỏ nhu cầu lắp đặt hệ thống nước làm mát riêng. Người sử dụng có thể giảm được nhiều chi phí liên quan đến:

• Đường ống cấp và thoát nước.
• Van và phụ kiện làm mát.
• Bơm nước phụ trợ.
• Điện năng cho hệ thống làm mát.
• Vệ sinh cáu cặn đường nước.
• Sửa chữa các vị trí rò rỉ nước.

Việc không phụ thuộc vào nước làm mát cũng giúp cụm bơm gọn hơn và thuận tiện tại những khu vực không có sẵn nguồn nước tuần hoàn.

Kết cấu gọn và thuận tiện bố trí

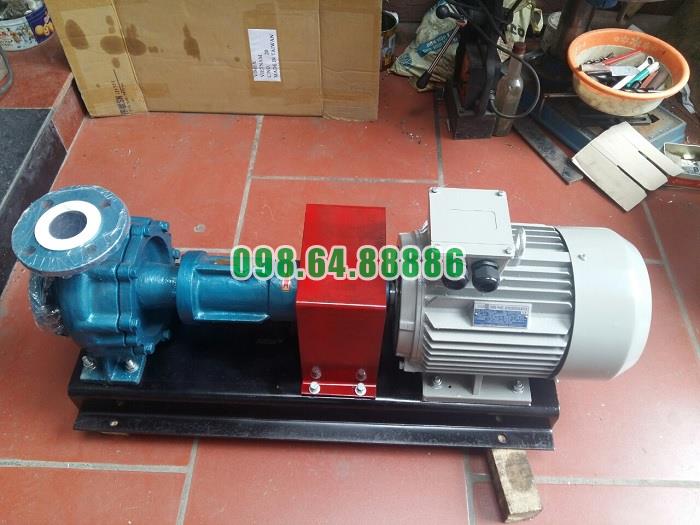

Bơm RY25-25-160 có kích thước cửa hút, cửa xả và cụm truyền động phù hợp với các hệ thống đường ống nhỏ. Bơm và động cơ được bố trí trên cùng bệ máy, truyền động thông qua khớp nối mềm.

Kết cấu này giúp sản phẩm dễ bố trí cạnh lò dầu, máy ép, thiết bị sấy hoặc bồn gia nhiệt. Cụm bơm không chiếm quá nhiều diện tích và có thể tích hợp vào dây chuyền hiện có mà không cần cải tạo không gian quá lớn.

Đây là lợi thế rõ rệt đối với các nhà máy nhỏ, xưởng sản xuất hoặc thiết bị gia nhiệt độc lập.

Khả năng tạo cột áp tốt ở kích thước nhỏ

Tốc độ quay 2.900 vòng/phút giúp bánh công tác truyền năng lượng nhanh cho dòng dầu và tạo được cột áp 27 m. So với lưu lượng 3 m³/h, đây là mức cột áp phù hợp với những hệ thống có nhiều phụ kiện hoặc kênh dẫn nhỏ.

Khả năng tạo áp giúp dầu nóng duy trì tuần hoàn qua các vị trí có trở lực như:

• Áo nhiệt của bồn.
• Tấm gia nhiệt của máy ép.
• Dàn trao đổi nhiệt.
• Khuôn có đường dầu bên trong.
• Đường ống có nhiều van và cút.

Nhờ đó, RY25-25-160 không chỉ phù hợp với đường ống ngắn mà còn có thể đáp ứng các mạch dầu có mức tổn thất áp suất nhất định.

Hoạt động ổn định trong hệ thống tuần hoàn

Bơm sử dụng kết cấu ly tâm trục ngang, trong đó dầu đi vào tâm bánh công tác, nhận năng lượng từ cánh bơm rồi được đẩy ra cửa xả.

Dòng chảy liên tục giúp dầu nóng được phân phối đều đến thiết bị sử dụng nhiệt. Khi bơm làm việc đúng lưu lượng, hệ thống có thể duy trì nhiệt độ ổn định hơn và hạn chế tích nhiệt cục bộ.

Khả năng tuần hoàn đều mang lại lợi ích cho nhiều dây chuyền như sản xuất nhựa, cao su, thực phẩm, dược phẩm, chế biến gỗ và sấy công nghiệp.

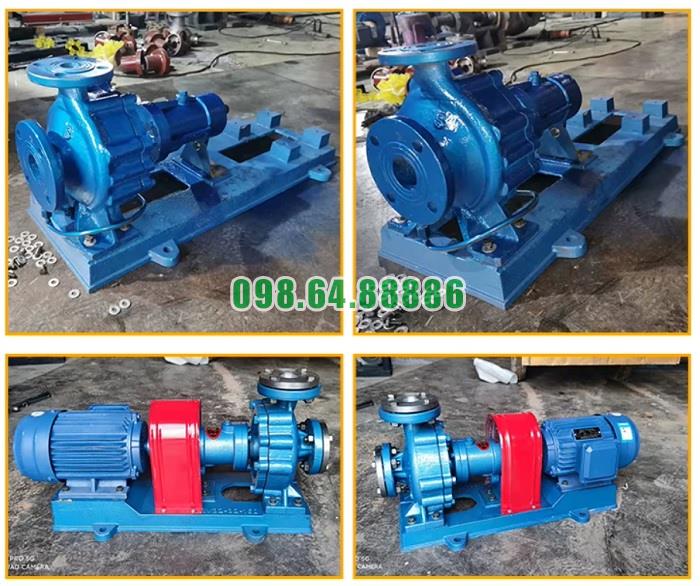

Kết cấu truyền động dễ kiểm tra

Bơm và động cơ liên kết với nhau bằng khớp nối mềm. Phương án truyền động này giúp việc kiểm tra độ đồng tâm, thay động cơ hoặc tháo cụm bơm thuận tiện hơn.

Các bộ phận chính của bơm được chia thành những cụm rõ ràng gồm:

• Cụm thân bơm.
• Cụm rôto.
• Cụm ổ trục.
• Cụm làm kín.
• Cụm truyền động.

Kết cấu theo cụm giúp người sử dụng dễ tiếp cận bánh công tác, trục, ổ bi và bộ chèn khi cần kiểm tra hoặc thay thế.

Phù hợp với nhiều lĩnh vực sản xuất

RY25-25-160 có thể sử dụng trong nhiều hệ thống gia nhiệt gián tiếp khác nhau. Một model bơm có khả năng đáp ứng nhiều lĩnh vực giúp đơn vị sử dụng thuận tiện hơn trong lựa chọn, thay thế và dự trữ phụ tùng.

Các ứng dụng phổ biến gồm:

• Gia nhiệt khuôn nhựa và cao su.
• Tuần hoàn dầu cho máy ép nóng.
• Cấp nhiệt cho buồng sấy.
• Gia nhiệt nồi nấu và bồn chứa.
• Cấp dầu nóng cho thiết bị dược phẩm.
• Gia nhiệt máy ép gỗ và lò sấy.
• Giữ nhiệt bồn nhựa đường.
• Cấp nhiệt cho bộ trao đổi nhiệt.

Tính linh hoạt này giúp RY25-25-160 có phạm vi sử dụng rộng trong nhóm hệ thống công suất nhỏ và vừa.

Chi phí đầu tư và vận hành hợp lý

Sản phẩm có động cơ 1,5 kW, kết cấu tương đối đơn giản và không cần hệ thống nước làm mát riêng. Những đặc điểm này giúp kiểm soát tổng chi phí đầu tư ban đầu.

Trong quá trình sử dụng, doanh nghiệp cũng có thể giảm chi phí điện, nước, phụ kiện làm mát và bảo trì hệ thống phụ trợ. Khi được lựa chọn đúng điểm làm việc và bảo dưỡng đầy đủ, bơm có thể duy trì khả năng vận hành ổn định trong thời gian dài.

Những ưu điểm giúp Bơm dầu truyền nhiệt RY25-25-160 tạo lợi thế trên thị trường gồm khả năng vận chuyển dầu nóng đến 350°C, lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW và kết cấu tản nhiệt tự nhiên không cần nước làm mát.

Bên cạnh đó, kích thước gọn, khả năng tạo cột áp tốt, truyền động qua khớp nối mềm và phạm vi ứng dụng rộng giúp bơm phù hợp với nhiều dây chuyền gia nhiệt quy mô nhỏ và vừa. Đây là lựa chọn đáng cân nhắc khi doanh nghiệp cần một thiết bị tuần hoàn dầu nóng có thông số vừa phải, dễ lắp đặt và tiết kiệm chi phí phụ trợ.
