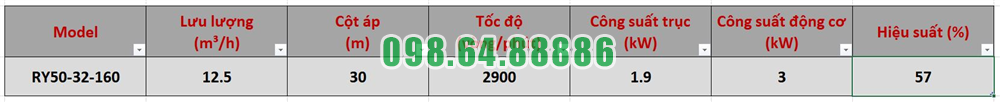

Máy bơm dầu truyền nhiệt RY50-32-160 tốc độ 2900 vòng/phút, cột áp 30 m, công suất 3 kW, lưu lượng 12.5 m3/h

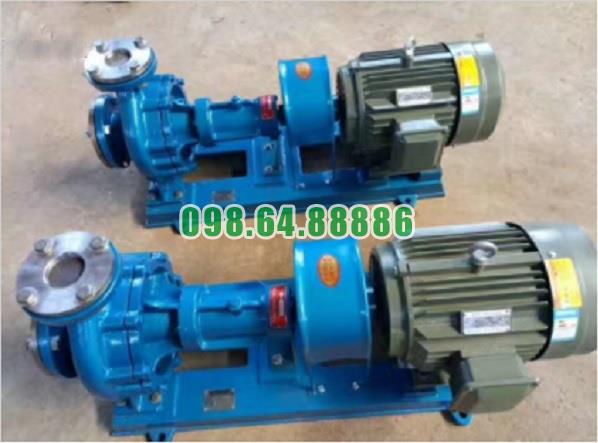

Cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY50-32-160 trong hệ thống nhiệt

Bơm dầu truyền nhiệt RY50-32-160 có kết cấu cơ khí được tổ chức phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống nhiệt. Các bộ phận chính gồm thân bơm, bánh công tác, trục, cụm ổ bi, bộ làm kín, khớp nối và động cơ, được liên kết thành một cụm thống nhất để vừa tạo dòng chảy vừa duy trì độ ổn định khi làm việc ở nhiệt độ cao.

Cụm thân bơm và nắp bơm

Thân bơm là bộ phận chứa dòng dầu tải nhiệt và tạo không gian làm việc cho bánh công tác. RY50-32-160 có cửa hút theo phương trục, đưa dầu trực tiếp vào khu vực tâm bánh công tác, trong khi cửa xả bố trí hướng kính theo phương đứng để đưa dầu ra khỏi bơm.

Nắp bơm kết hợp với thân bơm tạo thành phần bao kín của khoang thủy lực, đồng thời liên kết khu vực chứa dầu nóng với cụm trục và ổ bi phía sau.

Bánh công tác tạo dòng tuần hoàn dầu

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt. Khi động cơ làm trục quay, bánh công tác quay theo và đưa dầu từ khu vực tâm ra phía ngoài.

Nhờ quá trình này, dầu được tăng năng lượng trước khi đi vào cửa xả và tiếp tục lưu thông trong hệ thống nhiệt. Với RY50-32-160, cụm bánh công tác làm việc ở tốc độ khoảng 2.900 vòng/phút, tạo lưu lượng danh định 12,5 m³/h và cột áp 30 m.

Trục bơm truyền chuyển động đến bánh công tác

Trục nằm giữa động cơ và bánh công tác, có nhiệm vụ truyền mô-men quay từ khớp nối đến phần thủy lực của bơm. Bánh công tác được lắp trên trục và cố định bằng đai ốc bánh công tác.

Độ ổn định của trục đặc biệt quan trọng vì trục vừa phải quay ở tốc độ cao vừa làm việc gần khu vực chứa dầu nóng. Nếu trục được giữ đúng tâm, bánh công tác sẽ quay đều, hạn chế rung động và giảm ảnh hưởng đến bộ làm kín.

Cụm hai ổ bi đỡ và định vị trục

RY50-32-160 sử dụng thân ổ trục với hai bộ ổ bi để đỡ và định vị rôto. Hai ổ bi giúp giữ trục ở vị trí ổn định trong suốt quá trình quay, hạn chế độ đảo và chuyển động bất thường.

Cụm ổ bi còn bao gồm thân ổ trục, nắp ổ bi và các bộ phận phục vụ bôi trơn. Việc duy trì chất bôi trơn đúng yêu cầu giúp giảm ma sát, hạn chế quá nhiệt và kéo dài tuổi thọ của hệ trục.

Bộ làm kín kiểm soát dầu tại vị trí trục

Tại vị trí trục đi qua khu vực chứa môi chất, RY50-32-160 sử dụng packing kết hợp với phớt dầu chịu nhiệt.

Cụm này có nhiệm vụ hạn chế dầu nóng thoát ra ngoài theo khe hở quanh trục. Hiệu quả làm kín phụ thuộc nhiều vào độ đồng tâm và độ ổn định của trục, vì vậy bộ làm kín, trục và ổ bi tạo thành một hệ cơ khí liên quan chặt chẽ với nhau.

Cụm giá đỡ và kết cấu tản nhiệt

Phần giá đỡ liên kết thân bơm với cụm ổ bi, đồng thời tạo bố trí cơ khí giữa khu vực dầu nóng và phần trục phía sau.

Một đặc điểm đáng chú ý của dòng RY là sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Nhờ đó, cấu tạo bơm được đơn giản hóa, không phải bổ sung thêm đường cấp và hồi nước làm mát, giúp cụm RY50-32-160 gọn hơn khi tích hợp vào hệ thống nhiệt.

Khớp nối liên kết bơm với động cơ

Động cơ và bơm được nối với nhau bằng khớp nối mềm ba chấu. Khớp nối truyền chuyển động từ động cơ sang trục bơm và cho phép hai cụm được lắp độc lập nhưng vẫn hoạt động đồng bộ.

Bơm và động cơ được bố trí trên cùng một bệ. Khi căn chỉnh đúng, kết cấu này giúp trục động cơ và trục bơm duy trì đồng tâm, giảm rung và giảm tải bất thường lên ổ bi.

Động cơ hoàn thiện cụm truyền động

RY50-32-160 sử dụng động cơ 3 kW, tạo chuyển động quay cho toàn bộ cụm rôto. Từ động cơ, mô-men được truyền qua khớp nối đến trục, sau đó làm bánh công tác quay và tạo dòng dầu tuần hoàn.

Sự kết hợp giữa động cơ 3 kW, tốc độ khoảng 2.900 vòng/phút, bánh công tác và phần thủy lực tạo nên điểm làm việc đặc trưng của bơm với lưu lượng 12,5 m³/h và cột áp 30 m.

Cấu tạo của bơm dầu truyền nhiệt RY50-32-160 được hình thành từ các cụm chính gồm thân và nắp bơm, bánh công tác, trục, hai ổ bi, packing và phớt dầu chịu nhiệt, giá đỡ, khớp nối cùng động cơ 3 kW. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ để tạo thành hệ thống tuần hoàn dầu nóng ổn định.

Điểm nổi bật của kết cấu này là rôto được đỡ bằng hai ổ bi, truyền động qua khớp nối mềm và sử dụng tản nhiệt tự nhiên, giúp RY50-32-160 có cấu tạo tương đối gọn, phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống nhiệt công nghiệp.
