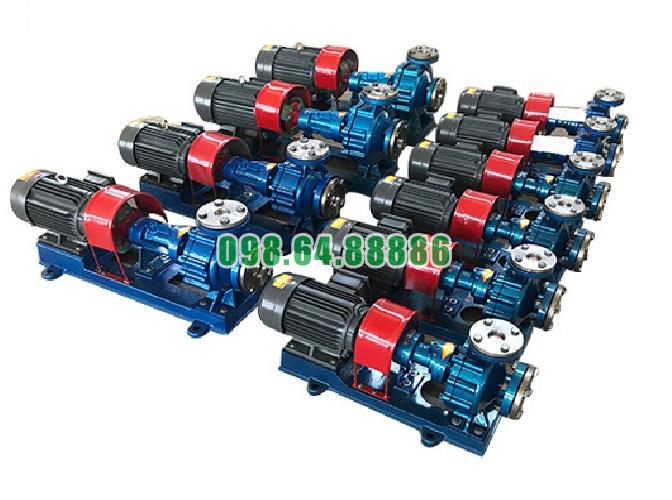

Name: Máy bơm dầu truyền nhiệt RY20-20-100 cột áp 10 m
Brand: vGing
SKU: RY20-20-100
Availability: InStock
Rating: 5 (1 reviews)

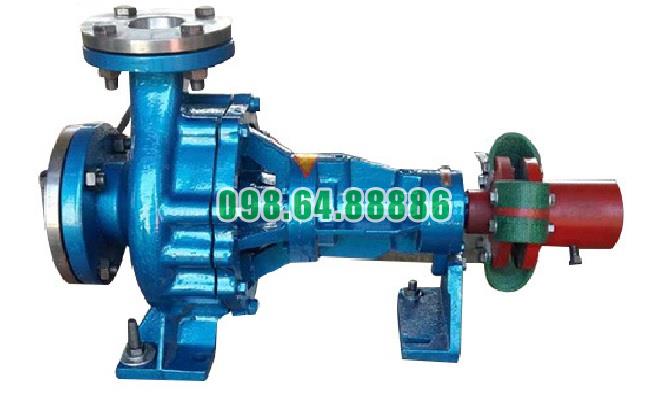

Nguyên lý tản nhiệt không khí tự nhiên trên thân Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 làm mát thân bơm bằng quá trình trao đổi nhiệt trực tiếp với không khí, không cần sử dụng hệ thống nước làm mát phụ trợ.

Dẫn nhiệt từ buồng bơm ra bề mặt

Khi dầu nóng đi qua buồng bơm, nhiệt lượng truyền sang thân và nắp bơm. Sau đó, nhiệt tiếp tục lan từ vùng có nhiệt độ cao đến các khu vực có nhiệt độ thấp hơn trên kết cấu kim loại.

Đối lưu không khí tự nhiên

Không khí tiếp xúc với bề mặt nóng của thân bơm sẽ hấp thụ nhiệt, giãn nở và chuyển động lên trên. Không khí mát hơn từ khu vực xung quanh đi vào thay thế, tạo thành dòng đối lưu tự nhiên liên tục và mang nhiệt ra khỏi bề mặt bơm.

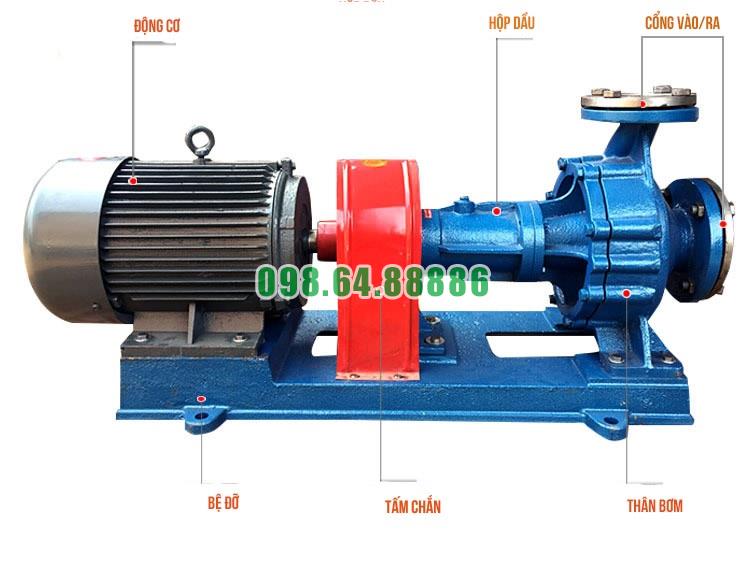

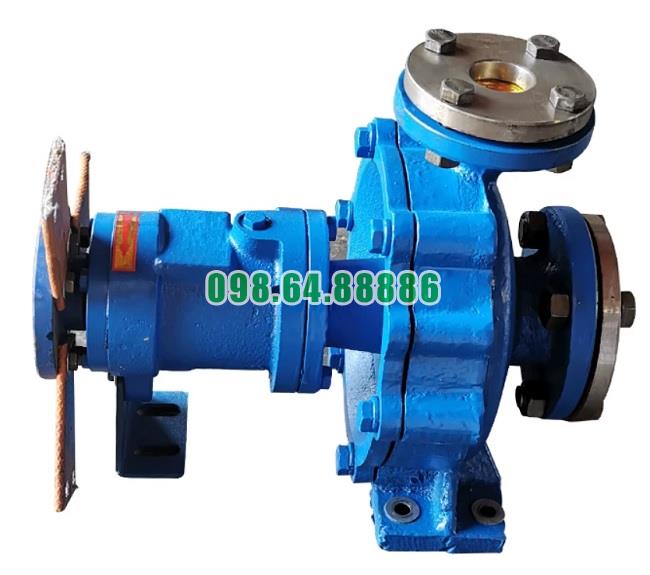

Phân tán nhiệt trước khi truyền đến ổ bi

Kết cấu kéo dài giữa buồng bơm và hộp ổ trục tạo thêm diện tích trao đổi nhiệt. Trong quá trình truyền dọc theo thân bơm, một phần nhiệt được giải phóng ra môi trường, giúp giảm nhiệt lượng đi đến ổ bi, trục và khớp nối.

Bảo vệ chất bôi trơn và cụm ổ trục

Việc hạn chế nhiệt truyền đến hộp ổ bi giúp dầu hoặc mỡ bôi trơn ít bị suy giảm tính chất. Nhờ đó, ổ bi duy trì khả năng làm việc ổn định, giảm ma sát và hạn chế nguy cơ bó kẹt trục.

Điều kiện duy trì khả năng tản nhiệt

Bơm cần được lắp tại nơi thông thoáng, không che kín phần thân và hộp ổ trục. Bề mặt bên ngoài phải được vệ sinh định kỳ vì bụi bẩn hoặc dầu bám có thể tạo lớp cách nhiệt, làm giảm khả năng trao đổi nhiệt với không khí.

Nguyên lý tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 dựa trên sự kết hợp giữa dẫn nhiệt qua thân bơm và đối lưu không khí bên ngoài. Cơ chế này giúp giảm nhiệt truyền đến cụm ổ trục, đơn giản hóa hệ thống và không cần lắp thêm đường nước làm mát.

Khả năng duy trì áp suất ổn định của Bơm dầu truyền nhiệt RY20-20-100 trong đường ống

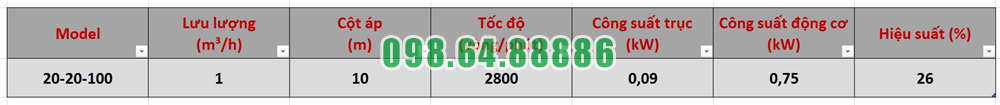

Bơm dầu truyền nhiệt RY20-20-100 tạo cột áp tiêu chuẩn khoảng 10 m tại lưu lượng 1 m³/h. Khi được lắp đặt trong hệ thống có trở lực phù hợp, bơm giúp duy trì áp suất tương đối ổn định để dầu tải nhiệt lưu thông liên tục qua đường ống.

Bánh công tác tạo áp suất đều

Động cơ làm trục và bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút. Dầu đi vào tâm bánh công tác, sau đó được cánh bơm đẩy ra phía ngoài bằng lực ly tâm.

Dòng dầu có vận tốc cao tiếp tục đi vào khoang dẫn của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất trước khi dầu đi ra đường ống xả. Quá trình diễn ra liên tục giúp hạn chế sự gián đoạn áp suất trong hệ thống.

Cột áp 10 m khắc phục trở lực đường ống

Cột áp do bơm tạo ra được sử dụng để vượt qua tổn thất áp suất tại đường ống, van, co nối, áo gia nhiệt và thiết bị trao đổi nhiệt. Khi tổng trở lực của hệ thống ổn định, điểm làm việc của bơm ít thay đổi nên áp suất đầu ra cũng được duy trì đều hơn.

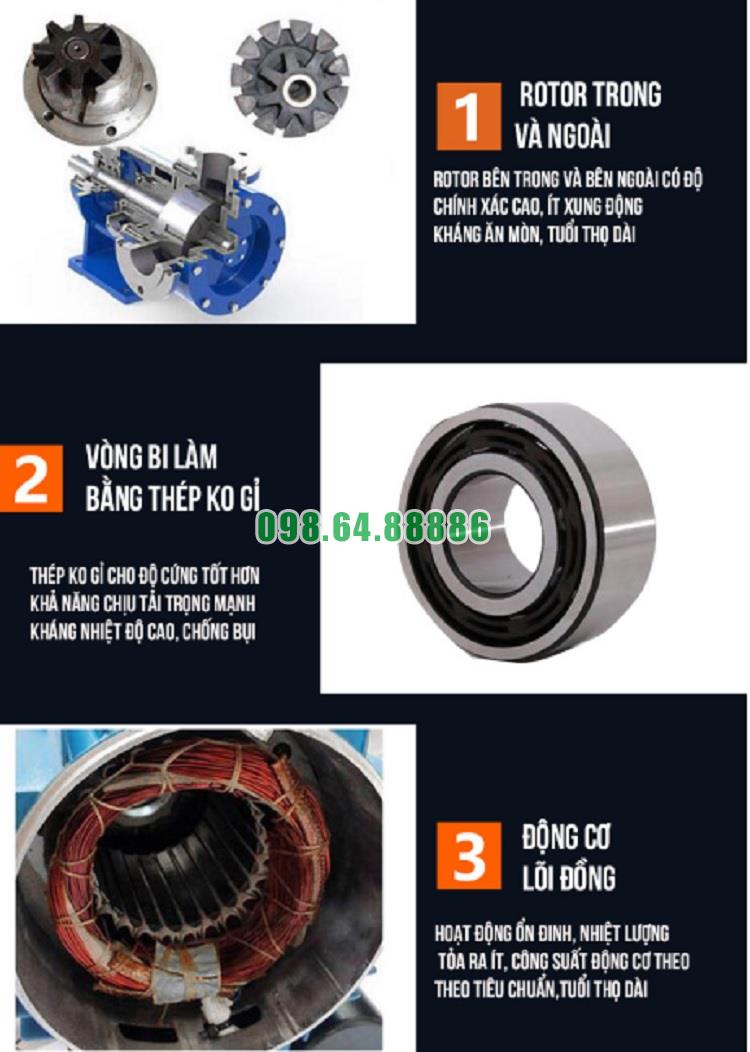

Cụm rô to quay ổn định

Trục và bánh công tác được đỡ bằng hai ổ bi, giúp rô to duy trì độ đồng tâm trong quá trình quay. Chuyển động ổn định làm giảm rung động và hạn chế dao động lưu lượng, qua đó hỗ trợ duy trì áp suất trong đường ống.

Các yếu tố ảnh hưởng đến áp suất

Khả năng duy trì áp suất của Bơm dầu truyền nhiệt RY20-20-100 phụ thuộc vào:

Độ mở của van trên đường ống.
Chiều dài và đường kính ống.
Số lượng co nối và thiết bị trao đổi nhiệt.
Độ nhớt của dầu tại nhiệt độ vận hành.
Mức độ sạch của đường ống và bộ lọc.

Việc đóng hoặc mở van đột ngột, đường ống tắc nghẽn hay độ nhớt dầu thay đổi lớn đều có thể làm áp suất dao động.

Bơm dầu truyền nhiệt RY20-20-100 duy trì áp suất tương đối ổn định nhờ bánh công tác quay đều, cụm rô to được đỡ chắc chắn và khả năng tạo cột áp khoảng 10 m. Hiệu quả tốt nhất đạt được khi bơm vận hành gần điểm thiết kế 1 m³/h, còn trở lực đường ống được giữ ổn định.
