Bố trí không gian hợp lý để dễ dàng bảo dưỡng Bơm dầu truyền nhiệt RY50-32-200A là yêu cầu quan trọng ngay từ giai đoạn lắp đặt. Dù RY50-32-200A có kết cấu tương đối gọn, bơm vẫn cần khoảng trống đủ lớn xung quanh để kỹ thuật viên có thể kiểm tra khớp nối, tháo động cơ, tiếp cận cụm ổ bi và rút cụm rôto khi cần sửa chữa.
Việc tối ưu mặt bằng không nên hiểu là đặt bơm càng sát tường hoặc sát thiết bị khác càng tốt. Cách bố trí hợp lý phải đồng thời bảo đảm gọn, dễ tiếp cận và thuận tiện tháo lắp.
RY50-32-200A truyền động từ động cơ tới trục bơm thông qua khớp nối mềm kiểu ba chấu. Khi bảo dưỡng lớn, động cơ là một trong những bộ phận cần được tháo hoặc dịch chuyển để tiếp cận sâu hơn vào cụm bơm.
Vì vậy, phía động cơ cần có khoảng trống đủ để:
Nếu phía sau động cơ bị chắn bởi tường, bồn chứa hoặc đường ống lớn, quá trình tháo lắp sẽ khó khăn hơn đáng kể.
Khớp nối là vị trí cần được kiểm tra trong quá trình vận hành và bảo dưỡng.
Kỹ thuật viên cần có khả năng tiếp cận để kiểm tra độ đồng tâm giữa trục động cơ và trục bơm. Dòng RY yêu cầu sai lệch tại vành ngoài khớp nối không vượt quá khoảng 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Do đó, khu vực khớp nối cần có khoảng thao tác phù hợp cho dụng cụ đo và thao tác cơ khí.
Đặt khớp nối quá sát tường có thể khiến một công việc căn chỉnh đơn giản trở thành công việc phải tháo cả cụm máy.
Trục RY50-32-200A được đỡ bởi hai ổ bi nằm trong cụm thân ổ trục.
Đây là khu vực cần được tiếp cận để kiểm tra:
ổ bi – bôi trơn – nhiệt độ – tình trạng trục – bộ làm kín.
Khi bảo dưỡng sâu, cụm nắp bơm, thân ổ trục và rôto có thể phải được tháo ra khỏi thân bơm.
Vì vậy, không nên bố trí đường ống, khung thép hoặc thiết bị khác chắn ngay tại hướng tháo cụm này.
Một trong những điểm quan trọng nhất khi bố trí RY50-32-200A là phải xác định hướng tháo rôto trước khi cố định bơm vào nền.
Cụm rôto gồm trục, bánh công tác và các chi tiết liên quan. Khi cần kiểm tra bánh công tác, trục hoặc ổ bi, kỹ thuật viên phải có đủ không gian để tháo cụm ra ngoài.
Nếu phía rút rôto bị chặn bởi cột nhà, bồn dầu hoặc một cụm máy khác thì việc đại tu sẽ rất khó khăn.
Do đó, không gian bảo dưỡng phải được tính theo kích thước của cụm tháo ra, chứ không chỉ dựa trên kích thước bên ngoài của bơm khi đang hoạt động.
RY50-32-200A có cửa hút danh nghĩa 50 mm và cửa xả 32 mm. Cửa hút bố trí theo hướng trục, còn cửa xả theo hướng xuyên tâm và hướng lên trên.
Khi bố trí đường ống, cần tránh để đường ống chạy chồng chéo qua khu vực cần tháo động cơ hoặc tháo cụm ổ bi.
Tuyến ống nên được thiết kế sao cho:
bơm có thể được bảo dưỡng mà không phải tháo quá nhiều đường ống không liên quan.
Đây là yếu tố rất quan trọng trong các nhà máy cần rút ngắn thời gian dừng máy.
Đường ống của RY50-32-200A không được sử dụng thân bơm làm điểm chịu lực.
Cả đường hút và đường xả cần có giá đỡ độc lập để trọng lượng đường ống không truyền trực tiếp lên mặt bích và thân bơm.
Cách bố trí này không chỉ bảo vệ bơm mà còn giúp việc bảo dưỡng thuận tiện hơn. Khi tháo mặt bích, đường ống vẫn được giữ cố định tại vị trí, không bị võng xuống hoặc gây lực ép lên cụm bơm.
Một lỗi phổ biến khi lắp bơm là đường ống không thẳng với mặt bích nhưng đơn vị thi công cố dùng bu lông để kéo hai mặt lại với nhau.
Cách làm này có thể tạo lực lên thân bơm và ảnh hưởng tới độ đồng tâm của cụm trục.
Để thuận tiện cho cả vận hành và bảo dưỡng, đường ống nên được căn chỉnh chính xác trước khi siết mặt bích.
Khi cần tháo bơm, các mối nối cũng sẽ dễ tách hơn và không tạo lực bất thường lên thiết bị.
Không gian bảo dưỡng không chỉ dành cho bản thân bơm mà còn phải đủ cho người thao tác.
Xung quanh RY50-32-200A cần có lối tiếp cận để kỹ thuật viên có thể mang dụng cụ, tháo bu lông, kiểm tra ổ bi và làm việc tại khớp nối.
Một cụm bơm được đặt rất gọn nhưng người vận hành không thể tiếp cận hai bên thì thực tế lại gây khó khăn cho bảo trì.
Vì vậy, khi thiết kế mặt bằng nên ưu tiên tạo ít nhất một hướng tiếp cận thuận lợi tới toàn bộ cụm động cơ – khớp nối – ổ bi – thân bơm.
RY50-32-200A được sử dụng trong hệ thống dầu nóng nên khu vực lắp đặt thường nằm gần lò gia nhiệt hoặc các thiết bị có nhiệt độ cao.
Tuy nhiên, không nên đặt bơm quá sát những bề mặt nhiệt lớn đến mức cản trở việc tiếp cận hoặc khiến khu vực bảo dưỡng trở nên khó thao tác.
Khoảng trống hợp lý giúp kỹ thuật viên:
kiểm tra rò rỉ, đo nhiệt độ, kiểm tra rung động và thao tác bảo dưỡng an toàn hơn.
Cụm làm kín của dòng RY sử dụng packing kết hợp với phớt dầu chịu nhiệt.
Đây là vị trí có thể cần kiểm tra trong quá trình sử dụng, đặc biệt khi xuất hiện rò rỉ bất thường.
Nếu khu vực này bị che kín bởi giá đỡ, đường ống hoặc tấm chắn cố định, việc kiểm tra và thay thế sẽ khó khăn hơn.
Vì vậy, mặt bên của thân bơm và khu vực trục đi vào thân bơm cần được bố trí sao cho kỹ thuật viên có thể tiếp cận.
Ổ bi là một trong những bộ phận cần theo dõi thường xuyên trên RY50-32-200A.
Không gian xung quanh thân ổ trục nên đủ để kỹ thuật viên có thể kiểm tra nhiệt độ, tình trạng bôi trơn và tháo nắp ổ bi khi cần.
Theo yêu cầu bảo dưỡng của dòng RY, sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra, vệ sinh và kiểm tra tình trạng bề mặt.
Do đó, việc chừa không gian tiếp cận ổ bi ngay từ đầu sẽ giúp các lần bảo dưỡng sau thuận tiện hơn rất nhiều.
Đối với hệ thống quan trọng, dòng RY được khuyến nghị bố trí hai bơm theo phương án vận hành – dự phòng.
Nếu sử dụng hai RY50-32-200A song song, không nên đặt hai cụm quá sát nhau.
Cần chừa đủ khoảng cách để có thể bảo dưỡng một bơm trong khi bơm còn lại vẫn ở trạng thái sẵn sàng vận hành.
Khoảng cách phù hợp cũng giúp kỹ thuật viên dễ tiếp cận van, mặt bích và khớp nối của từng bơm mà không bị cụm máy bên cạnh cản trở.
Bơm và động cơ RY50-32-200A được lắp trên cùng một bệ.
Khi bố trí nền móng, cần bảo đảm các vị trí bu lông chân máy có thể tiếp cận bằng dụng cụ.
Không nên đặt chân bệ quá sát mép tường, rãnh kỹ thuật hoặc kết cấu thép khác khiến không thể đưa cờ lê hoặc thiết bị căn chỉnh vào.
Bệ được bố trí hợp lý giúp quá trình cân bằng, căn chỉnh và siết bu lông thuận tiện hơn.
RY50-32-200A có kết cấu gọn và sử dụng tản nhiệt tự nhiên nên có lợi thế khi bố trí trong không gian hạn chế.
Tuy nhiên, không nên tận dụng lợi thế này để ép bơm vào một vị trí quá chật.
Một bố trí tốt phải cân bằng giữa hai yếu tố:
Tiết kiệm diện tích lắp đặt + đủ không gian bảo dưỡng.
Nếu chỉ tập trung giảm diện tích ban đầu, chi phí bảo dưỡng và thời gian dừng máy về sau có thể tăng lên.
Có thể hình dung cách bố trí theo nguyên tắc:
Phía trước: dành không gian cho đường hút và tháo mặt bích.
Phía trên: không để đường ống khác chắn cửa xả và khu vực thao tác.
Hai bên: có lối kiểm tra thân bơm, ổ bi và bộ làm kín.
Phía động cơ: chừa đủ khoảng để tháo động cơ và căn khớp nối.
Hướng tháo rôto: tuyệt đối không bị tường, cột hoặc thiết bị lớn chắn.
Cách bố trí này giúp phần lớn các công việc bảo dưỡng được thực hiện trực tiếp tại vị trí lắp đặt.
Bố trí không gian hợp lý để dễ dàng bảo dưỡng Bơm dầu truyền nhiệt RY50-32-200A cần được tính toán ngay từ lúc thiết kế mặt bằng. Không gian phải đủ để tiếp cận động cơ, khớp nối, thân ổ bi, bộ làm kín, bánh công tác và đặc biệt là đủ hướng để tháo cụm rôto khi đại tu.
Bên cạnh đó, đường hút và đường xả phải được đỡ độc lập, không được tạo tải lên thân bơm và không nên bố trí chắn khu vực tháo lắp. Nếu sử dụng bơm vận hành và bơm dự phòng, hai cụm cũng cần có khoảng cách đủ để bảo dưỡng riêng biệt.
Nhờ bố trí đúng ngay từ đầu, RY50-32-200A vừa tận dụng được ưu điểm kết cấu gọn, vừa giữ được khả năng tiếp cận thuận tiện, giúp công việc kiểm tra, tháo lắp và bảo dưỡng diễn ra nhanh hơn, đồng thời giảm thời gian phải dừng hệ thống
Bảo dưỡng định kỳ Bơm dầu truyền nhiệt RY50-32-200A có vai trò quan trọng trong việc duy trì khả năng tuần hoàn dầu ổn định, hạn chế rung động, giảm nguy cơ quá nhiệt ổ bi và phát hiện sớm những dấu hiệu bất thường. Với đặc thù làm việc ở tốc độ khoảng 2.900 vòng/phút và thường xuyên tiếp xúc với dầu truyền nhiệt nóng, việc kiểm tra đúng thời điểm giúp bơm duy trì trạng thái vận hành tốt trong thời gian dài.
Một mốc bảo dưỡng đáng chú ý của dòng RY là sau khoảng 300 giờ vận hành đầu tiên, cần tháo và kiểm tra ổ bi.
Ổ bi có thể được làm sạch bằng dầu diesel, sau đó kiểm tra tình trạng bề mặt, độ mòn và khả năng quay. Nếu phát hiện vòng bi bị hư hỏng, rơ hoặc có dấu hiệu làm việc bất thường thì cần xử lý trước khi tiếp tục vận hành.
Việc kiểm tra sớm ở giai đoạn đầu giúp đánh giá tình trạng thực tế của cụm ổ trục sau thời gian chạy rà.
RY50-32-200A sử dụng hai ổ bi để đỡ và định vị trục bơm. Việc bôi trơn cần được thực hiện đúng theo kết cấu của từng phía.
Ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch trong khoang ổ bi, trong khi ổ bi phía khớp nối sử dụng mỡ ZFG-2 gốc canxi hỗn hợp.
Đối với ổ bi dùng mỡ, lượng mỡ chỉ nên chiếm khoảng một nửa thể tích trống của khoang ổ bi. Cho quá nhiều mỡ không đồng nghĩa với bôi trơn tốt hơn mà có thể làm nhiệt độ ổ bi tăng.
Sau giai đoạn vận hành ban đầu, mỡ bôi trơn cần được kiểm tra theo chu kỳ.
Theo hướng dẫn của dòng RY, mốc tham khảo ban đầu khoảng 3.000 giờ vận hành.
Khi bảo dưỡng cần chú ý chất lượng mỡ, mức độ biến màu, nhiễm bẩn hoặc suy giảm tính bôi trơn. Nếu mỡ không còn bảo đảm trạng thái sử dụng thì nên làm sạch khoang ổ bi và thay mỡ mới đúng chủng loại.
Nhiệt độ ổ bi là một trong những thông số giúp nhận biết nhanh tình trạng của RY50-32-200A.
Nếu nhiệt độ tăng bất thường, cần kiểm tra ngay các nguyên nhân như thiếu chất bôi trơn, sử dụng sai loại dầu hoặc mỡ, lệch đồng tâm giữa bơm và động cơ hoặc ổ bi bị hư hỏng.
Không nên chỉ chờ đến chu kỳ bảo dưỡng cố định mới kiểm tra. Với bơm dầu nóng, theo dõi nhiệt độ trong quá trình vận hành có thể giúp phát hiện sự cố sớm hơn.
RY50-32-200A vận hành ở tốc độ khoảng 2.900 vòng/phút nên trạng thái rung cần được theo dõi thường xuyên.
Nếu bơm xuất hiện rung hoặc tiếng ồn khác với trạng thái bình thường, cần kiểm tra trước khi tiếp tục vận hành kéo dài.
Các nguyên nhân thường liên quan đến độ đồng tâm, ổ bi, không khí lọt vào đường hút, tải trọng từ đường ống hoặc các vấn đề bên trong cụm rôto.
Việc phát hiện rung sớm giúp tránh để một lỗi nhỏ phát triển thành hư hỏng nghiêm trọng hơn.
Trong quá trình sử dụng lâu dài, độ đồng tâm có thể thay đổi do rung động, nhiệt độ hoặc tình trạng nền móng.
Sai lệch tại vành ngoài khớp nối của dòng RY được yêu cầu không vượt quá 0,1 mm, đồng thời khoảng cách hai đầu trục cần duy trì khoảng 2–3 mm.
Khi bảo dưỡng định kỳ, đặc biệt sau khi tháo lắp động cơ hoặc bơm, nên kiểm tra lại độ đồng tâm trước khi chạy máy.
Điều này giúp hạn chế tải bất thường lên khớp nối, trục và ổ bi.
RY50-32-200A sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt để làm kín tại khu vực trục.
Trong thời gian đầu vận hành, có thể xuất hiện lượng rò rỉ nhỏ tại bộ chèn và hiện tượng này có thể giảm sau quá trình chạy rà.
Tuy nhiên, nếu lượng dầu rò tăng lên rõ rệt hoặc kéo dài bất thường, cần kiểm tra tình trạng packing, phớt và bề mặt làm việc của trục.
Bảo dưỡng tốt cụm làm kín giúp hạn chế thất thoát dầu nóng và giữ khu vực bơm sạch hơn.
Rung động kéo dài có thể làm một số vị trí liên kết bị lỏng.
Vì vậy, trong quá trình bảo dưỡng nên kiểm tra:
Đặc biệt, đường ống phải được đỡ độc lập và không được truyền trọng lượng trực tiếp lên thân bơm.
Dòng RY được thiết kế cho môi chất không chứa hạt rắn. Vì vậy, bộ lọc đường hút cần được kiểm tra và làm sạch định kỳ.
Nếu lưới lọc bị tắc, lượng dầu cấp vào bơm sẽ giảm, làm điều kiện hút trở nên bất lợi và có thể khiến lưu lượng hoặc cột áp không đạt yêu cầu.
Bảo dưỡng bộ lọc tốt giúp bánh công tác luôn được cấp đủ dầu và hạn chế dị vật lọt vào bên trong bơm.
Một trong những “mẹo bảo dưỡng” quan trọng nhất thực tế lại nằm ở cách vận hành hàng ngày.
Dòng RY không nên hoạt động dưới 30% lưu lượng thiết kế trong thời gian dài.
RY50-32-200A có lưu lượng thiết kế 16 m³/h nên mức 30% tương ứng khoảng:
4,8 m³/h.
Nếu hệ thống thường xuyên cần lưu lượng thấp hơn mức này, nên xem xét bố trí đường bypass hoặc lựa chọn phương án vận hành phù hợp hơn thay vì ép bơm chạy lâu ở vùng lưu lượng quá thấp.
Bảo dưỡng tốt nhưng vận hành nhiệt sai vẫn có thể ảnh hưởng đến tuổi thọ của bơm.
RY50-32-200A cần được gia nhiệt từ từ, với tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu cửa hút với thân bơm không quá 40°C.
Khi dừng hệ thống, bơm chỉ nên dừng sau khi nhiệt độ môi chất giảm xuống dưới 100°C.
Tuân thủ quy trình nhiệt giúp hạn chế sốc nhiệt và giảm ảnh hưởng của giãn nở nhiệt lên thân bơm, trục và cụm làm kín.
Nếu hệ thống sử dụng hai bơm theo cấu hình một bơm chạy và một bơm dự phòng, bơm dự phòng cũng cần được vận hành định kỳ.
Theo hướng dẫn dòng RY, bơm dự phòng nên được chạy ít nhất một lần mỗi tuần.
Việc này giúp kiểm tra khả năng khởi động, tình trạng ổ bi, khớp nối và hệ thống làm kín, đồng thời tránh tình trạng đến khi cần mới phát hiện bơm dự phòng không hoạt động bình thường.
Bảo dưỡng định kỳ sẽ hiệu quả hơn nếu kết hợp với việc theo dõi thiết bị hàng ngày.
Các thông số quan trọng cần quan sát gồm áp suất cửa xả, lưu lượng, độ rung, nhiệt độ thân bơm, nhiệt độ ổ bi, tiếng ồn và tình trạng rò rỉ.
Khi một thông số thay đổi đáng kể so với trạng thái vận hành thông thường, nên kiểm tra nguyên nhân ngay thay vì chờ đến lịch bảo dưỡng tiếp theo.
Mẹo bảo dưỡng định kỳ giúp Bơm dầu truyền nhiệt RY50-32-200A luôn hoạt động tốt tập trung chủ yếu vào việc chăm sóc cụm ổ bi, duy trì bôi trơn đúng loại, theo dõi độ rung và nhiệt độ, kiểm tra độ đồng tâm, vệ sinh bộ lọc và kiểm soát tình trạng làm kín.
Đặc biệt cần ghi nhớ các mốc và giới hạn quan trọng như kiểm tra ổ bi sau khoảng 300 giờ đầu, chu kỳ mỡ ban đầu khoảng 3.000 giờ, không vận hành kéo dài dưới 4,8 m³/h và chạy thử bơm dự phòng ít nhất mỗi tuần.
Khi những công việc này được thực hiện đều đặn, RY50-32-200A có điều kiện duy trì cụm rôto ổn định, hạn chế quá nhiệt ổ bi, giảm rung và duy trì khả năng tuần hoàn dầu truyền nhiệt theo đúng đặc tính thiết kế

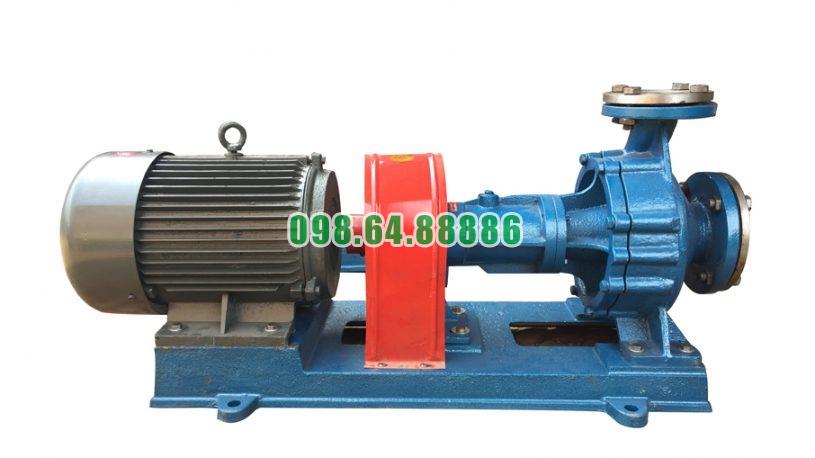

Bơm dầu nóng công nghiệp RY50-32-200A công suất 4 kW, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút, cột áp 32 m
