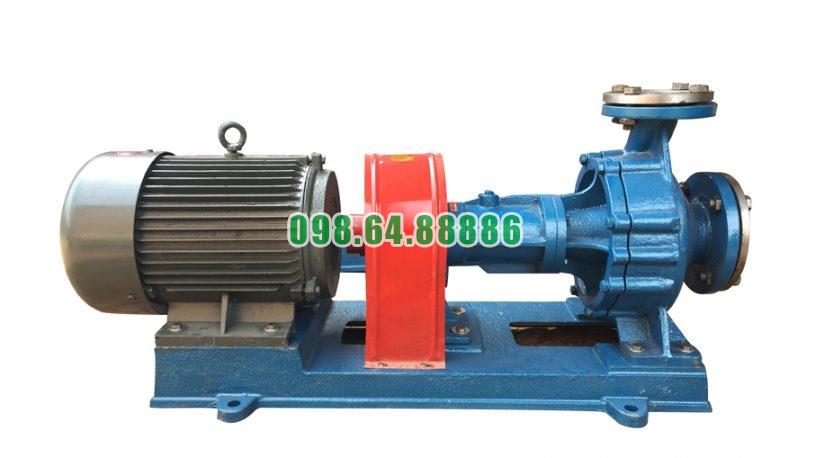

Bơm dầu gia nhiệt RY40-25-160 cột áp 28 m, tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h, công suất 2.2 kW

Tối ưu điểm làm việc hiệu suất cao trên đường đặc tính bơm dầu truyền nhiệt RY40-25-160

Đối với bơm dầu truyền nhiệt RY40-25-160, việc lựa chọn đúng điểm làm việc có ảnh hưởng trực tiếp đến lưu lượng, cột áp, công suất tiêu thụ, độ rung và tuổi thọ của các chi tiết quay. Model này có điểm làm việc danh định khoảng 10 m³/h tại cột áp 28 m, tốc độ 2.900 vòng/phút, công suất trục khoảng 1,72 kW, sử dụng động cơ 2,2 kW và hiệu suất tại điểm này khoảng 45%.

Vì vậy, mục tiêu tối ưu không phải là ép bơm tạo lưu lượng lớn nhất hoặc cột áp cao nhất, mà là đưa điểm làm việc thực tế của hệ thống càng gần vùng làm việc phù hợp của đường đặc tính bơm càng tốt.

1. Điểm làm việc của RY40-25-160 được hình thành như thế nào?

Điểm làm việc thực tế không do riêng bơm quyết định mà là giao điểm giữa:

Đường đặc tính của bơm + đường đặc tính trở lực của hệ thống

Đường đặc tính bơm thể hiện mối quan hệ giữa lưu lượng và cột áp. Khi lưu lượng thay đổi, cột áp mà RY40-25-160 tạo ra cũng thay đổi.

Trong khi đó, đường đặc tính hệ thống thể hiện lượng cột áp cần thiết để dầu vượt qua đường ống, van, co, bộ trao đổi nhiệt và các thiết bị khác.

Giao điểm của hai đường chính là lưu lượng và cột áp mà bơm thực sự vận hành.

2. Điểm 10 m³/h – 28 m là vùng tham chiếu quan trọng

Đối với RY40-25-160, thông số cần lấy làm cơ sở khi thiết kế hệ thống là:

Q = 10 m³/h – H = 28 m

Tại điểm này, công suất trục khoảng 1,72 kW và hiệu suất khoảng 45%.

Do đó, khi hệ thống được thiết kế để điểm làm việc thực tế nằm gần vùng 10 m³/h – 28 m, bơm có điều kiện làm việc gần với trạng thái mà model đã được lựa chọn.

Điều này quan trọng hơn việc chỉ nhìn vào công suất động cơ 2,2 kW.

3. Không nên đánh giá hiệu quả chỉ dựa vào công suất động cơ

Một sai lầm phổ biến là cho rằng bơm có động cơ 2,2 kW thì chỉ cần động cơ không quá tải là hệ thống đã làm việc tối ưu.

Thực tế, động cơ chỉ cung cấp năng lượng cho bơm. Hiệu quả vận hành còn phụ thuộc vào việc lượng năng lượng đó được chuyển thành lưu lượng và cột áp như thế nào.

Nếu RY40-25-160 bị buộc làm việc quá xa điểm thiết kế, động cơ vẫn có thể quay bình thường nhưng bơm có thể xuất hiện rung động, tuần hoàn không ổn định hoặc tổn thất năng lượng cao hơn.

4. Tránh vận hành quá xa về phía lưu lượng thấp

Nếu trở lực hệ thống quá lớn hoặc van đường đẩy bị đóng quá nhiều, điểm làm việc sẽ dịch về phía lưu lượng thấp trên đường đặc tính.

Khi đó, dầu tuần hoàn qua bơm ít hơn mức thiết kế.

Điểm làm việc có thể chuyển từ khu vực gần:

10 m³/h – 28 m

sang vùng có lưu lượng thấp hơn và cột áp cao hơn.

Tại sao đây không phải trạng thái tối ưu?

Khi dòng dầu quá thấp, dòng chảy bên trong bánh công tác và thân bơm không còn giống trạng thái thiết kế.

Điều này có thể làm tăng tuần hoàn nội bộ, rung động và nhiệt cục bộ trong cụm bơm.

Đối với bơm dầu nóng, việc duy trì lưu lượng quá thấp trong thời gian dài đặc biệt không có lợi vì môi chất đang mang nhiệt độ cao.

5. Không nên chạy quá xa về phía lưu lượng lớn

Trường hợp ngược lại xảy ra khi trở lực hệ thống quá thấp.

Điểm làm việc khi đó dịch sang phía có lưu lượng lớn hơn mức 10 m³/h.

Bơm phải vận chuyển lượng dầu lớn hơn qua bánh công tác và đường ống, đồng thời công suất trục có thể tăng.

Nếu vận hành quá xa về phía lưu lượng lớn, động cơ 2,2 kW có thể phải chịu tải cao hơn và các tổn thất thủy lực cũng tăng.

Do đó, mục tiêu không phải là mở hệ thống để đạt lưu lượng càng lớn càng tốt.

6. Vùng làm việc tối ưu nên tập trung quanh điểm thiết kế

Với RY40-25-160, cách sử dụng hợp lý là thiết kế tổng trở lực hệ thống sao cho giao điểm với đường đặc tính bơm nằm gần vùng thiết kế.

Có thể hình dung:

Quá ít lưu lượng ← vùng không thuận lợi | 10 m³/h – 28 m | vùng không thuận lợi → quá nhiều lưu lượng

Điểm càng lệch xa vùng thiết kế, điều kiện thủy lực bên trong bơm càng khác với trạng thái mà bánh công tác và thân bơm được tính toán để làm việc.

7. Hiệu suất 45% cần được hiểu đúng

Hiệu suất khoảng 45% của RY40-25-160 tại điểm thông số không nên được diễn giải là hiệu suất rất cao theo nghĩa tuyệt đối.

Ở đây, “tối ưu điểm làm việc hiệu suất cao” nên hiểu là:

Tìm vùng mà chính RY40-25-160 làm việc hiệu quả nhất so với những điểm lệch xa trên đường đặc tính của nó.

Mục tiêu là tránh để bơm chạy ở những vùng mà công suất vẫn tiêu thụ nhưng khả năng chuyển năng lượng sang dòng dầu kém thuận lợi hơn.

8. Đường kính đường ống ảnh hưởng trực tiếp đến điểm làm việc

RY40-25-160 có cửa hút DN40 và cửa đẩy DN25, nhưng kích thước này không có nghĩa toàn bộ đường ống hệ thống bắt buộc phải giữ đúng kích thước đó.

Việc lựa chọn đường kính đường ống phải dựa vào lưu lượng và tổn thất áp suất.

Nếu đường ống quá nhỏ, vận tốc dầu tăng và tổn thất ma sát tăng mạnh. Đường đặc tính hệ thống sẽ trở nên dốc hơn và điểm làm việc dịch sang phía lưu lượng thấp.

Ngược lại, một hệ thống đường ống được thiết kế hợp lý giúp giảm tổn thất không cần thiết và tạo điều kiện đưa điểm làm việc gần vùng mong muốn.

9. Hạn chế dùng van để ép điểm làm việc quá nhiều

Van đường đẩy có thể được sử dụng để điều chỉnh lưu lượng, nhưng không nên coi việc đóng van mạnh là phương pháp tối ưu lâu dài.

Khi giảm tiết diện van, trở lực tăng và điểm làm việc dịch về phía lưu lượng thấp.

Nếu phải đóng van quá nhiều mới đưa RY40-25-160 về lưu lượng yêu cầu, điều đó có thể cho thấy bơm và hệ thống chưa được phối hợp tốt.

Một phần năng lượng khi đó bị tiêu hao dưới dạng tổn thất áp suất tại van thay vì phục vụ quá trình tuần hoàn hữu ích.

10. Đường hút phải được thiết kế để không làm giảm khả năng của bơm

Tối ưu điểm làm việc không chỉ liên quan đến đường đẩy.

Đường hút DN40 cần cung cấp dầu ổn định cho tâm bánh công tác.

Nếu đường hút quá dài, quá nhỏ, có nhiều co hoặc bị nghẹt, áp suất tại cửa hút giảm và điều kiện vào bánh công tác trở nên bất lợi.

Khi đó, ngay cả khi trên lý thuyết hệ thống yêu cầu 10 m³/h, RY40-25-160 cũng có thể không duy trì được trạng thái làm việc mong muốn.

11. Độ nhớt của dầu nóng làm thay đổi đường đặc tính thực tế

RY40-25-160 vận chuyển dầu truyền nhiệt, mà độ nhớt của dầu thay đổi theo nhiệt độ.

Khi dầu còn lạnh, độ nhớt thường cao hơn. Trở lực đường ống lúc này cũng lớn hơn, khiến điểm làm việc thực tế khác với khi hệ thống đã đạt nhiệt độ vận hành ổn định.

Khi dầu nóng lên và độ nhớt giảm, tổn thất đường ống có thể giảm và lưu lượng thực tế có thể tăng.

Vì vậy, khi tối ưu điểm làm việc của RY40-25-160, cần quan tâm đến trạng thái nhiệt độ vận hành thực tế, không chỉ điều kiện lúc khởi động.

12. Theo dõi áp suất và lưu lượng để xác định điểm làm việc thực tế

Sau khi lắp đặt, cách đáng tin cậy để đánh giá RY40-25-160 có đang làm việc đúng vùng hay không là kiểm tra các thông số thực tế.

Hai thông số quan trọng nhất là lưu lượng và chênh áp qua bơm.

Nếu kết quả gần với:

10 m³/h – 28 m

thì điểm làm việc đang tương đối gần vùng thiết kế của model.

Nếu chênh lệch lớn, cần xem lại trở lực đường ống, trạng thái van, thiết bị trao đổi nhiệt và điều kiện hút.

13. Rung động và nhiệt độ ổ bi cũng phản ánh chất lượng điểm làm việc

Một điểm làm việc tốt không chỉ thể hiện qua đồng hồ lưu lượng.

Bơm cũng cần hoạt động với rung động thấp, tiếng ồn ổn định và nhiệt độ cụm ổ bi trong giới hạn phù hợp.

Nếu lưu lượng lệch quá xa vùng thiết kế, dòng chảy trong bánh công tác có thể trở nên bất ổn, từ đó tạo thêm tải động lên trục.

Chuỗi tác động có thể phát triển theo hướng:

Điểm làm việc không phù hợp → dòng chảy bất ổn → rung → tải ổ bi tăng → bộ làm kín chịu ảnh hưởng

Vì vậy, tối ưu điểm làm việc cũng góp phần bảo vệ các bộ phận cơ khí.

14. Điểm làm việc tối ưu giúp khai thác đúng động cơ 2,2 kW

Ở điểm thông số, công suất trục khoảng 1,72 kW, trong khi động cơ được lựa chọn ở mức 2,2 kW.

Phần chênh lệch tạo khoảng dự phòng cần thiết cho truyền động.

Khi bơm làm việc gần vùng thiết kế, động cơ có điều kiện vận hành trong phạm vi tải phù hợp thay vì phải thường xuyên chịu tải bất thường do bơm chạy quá xa trên đường đặc tính.

15. Tối ưu phải thực hiện trên toàn hệ thống chứ không riêng bơm

Không thể di chuyển điểm làm việc của RY40-25-160 chỉ bằng cách thay đổi chính thân bơm.

Điểm làm việc phụ thuộc trực tiếp vào toàn bộ vòng tuần hoàn:

Bơm + đường ống + van + thiết bị gia nhiệt + thiết bị trao đổi nhiệt + đường hồi

Do đó, muốn RY40-25-160 hoạt động gần vùng hiệu quả, cần thiết kế tổng trở lực của hệ thống phù hợp với đường đặc tính của bơm.

Đây là nguyên tắc quan trọng nhất khi tối ưu.

Tối ưu điểm làm việc hiệu suất cao trên đường đặc tính bơm dầu truyền nhiệt RY40-25-160 là đưa giao điểm giữa đường đặc tính bơm và đường đặc tính hệ thống về gần vùng làm việc thiết kế của model.

Đối với RY40-25-160, mốc quan trọng là lưu lượng khoảng 10 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút, với công suất trục khoảng 1,72 kW, động cơ 2,2 kW và hiệu suất khoảng 45%.

Không nên ép bơm chạy quá xa về phía lưu lượng thấp hoặc lưu lượng cao. Thay vào đó, cần kiểm soát hợp lý đường kính đường ống, trở lực hệ thống, trạng thái van, điều kiện đường hút và đặc tính của dầu ở nhiệt độ vận hành. Khi điểm làm việc được giữ gần vùng thiết kế, RY40-25-160 có thể khai thác tốt hơn khả năng thủy lực, đồng thời hạn chế rung động, tải cơ học và năng lượng tiêu hao không cần thiết.

Khả năng tiết kiệm điện năng của bơm dầu truyền nhiệt RY40-25-160 công suất 2.2 kW

Bơm dầu truyền nhiệt RY40-25-160 sử dụng động cơ công suất 2,2 kW, phù hợp với nhiệm vụ tuần hoàn dầu nóng ở điểm làm việc thiết kế khoảng 10 m³/h và cột áp 28 m. Khả năng tiết kiệm điện của model này chủ yếu đến từ việc công suất động cơ được lựa chọn tương đối sát với công suất cần thiết của bơm, thay vì sử dụng động cơ lớn hơn nhiều so với nhu cầu.

Tuy nhiên, cần hiểu rằng 2,2 kW là công suất định mức của động cơ, không có nghĩa bơm luôn tiêu thụ chính xác 2,2 kWh điện trong mỗi giờ hoạt động. Điện năng thực tế còn phụ thuộc tải và điểm vận hành của hệ thống.

Động cơ 2,2 kW phù hợp với công suất yêu cầu của bơm

Tại điểm làm việc thiết kế, công suất trên trục của RY40-25-160 khoảng 1,72 kW, trong khi động cơ được lựa chọn có công suất 2,2 kW.

Như vậy, động cơ có khoảng dự phòng danh nghĩa:

2,2 − 1,72 = 0,48 kW

Tỷ lệ công suất động cơ so với công suất trục vào khoảng 1,28 lần. Khoảng dự phòng này giúp động cơ đáp ứng tải của bơm nhưng không cần tăng lên một cấp công suất quá lớn.

Đây là yếu tố có lợi về sử dụng năng lượng, bởi lựa chọn động cơ phù hợp với tải thường hợp lý hơn việc lắp động cơ dư công suất quá nhiều.

Công suất 2,2 kW đáp ứng trực tiếp nhiệm vụ 10 m³/h – 28 m

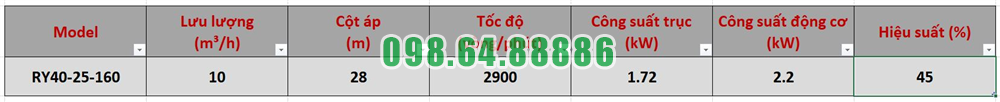

RY40-25-160 được thiết kế với các thông số chính:

Lưu lượng 10 m³/h – Cột áp 28 m – Tốc độ 2.900 vòng/phút – Động cơ 2,2 kW.

Các thông số này có mối liên hệ với nhau. Động cơ cung cấp cơ năng cho trục và bánh công tác, sau đó bánh công tác truyền năng lượng cho dầu để tạo lưu lượng và cột áp.

Vì vậy, lợi thế của động cơ 2,2 kW không nằm ở việc “công suất càng nhỏ càng tiết kiệm”, mà ở chỗ công suất được lựa chọn phù hợp với đặc tính thủy lực của chính model RY40-25-160.

Nếu hệ thống chỉ cần vùng làm việc tương ứng 10 m³/h và 28 m thì sử dụng một bơm lớn hơn nhiều có thể làm tăng công suất lắp đặt không cần thiết.

Vận hành gần điểm thiết kế giúp sử dụng điện hợp lý hơn

RY40-25-160 đạt hiệu suất khoảng 45% tại điểm làm việc thiết kế. Vì vậy, để khai thác khả năng sử dụng năng lượng của bơm, hệ thống nên được thiết kế để bơm hoạt động gần vùng lưu lượng và cột áp phù hợp.

Nếu đường ống có trở lực quá lớn hoặc van xả bị đóng quá nhiều, điểm làm việc của bơm sẽ thay đổi. Khi đó, lượng điện sử dụng không còn tương ứng tối ưu với lượng dầu thực sự được tuần hoàn.

Do vậy, hiệu quả tiết kiệm điện không chỉ phụ thuộc vào động cơ 2,2 kW mà còn phụ thuộc vào việc lựa chọn đúng bơm cho đúng hệ thống.

Không nên dùng động cơ lớn hơn để kỳ vọng tăng lưu lượng

Một điểm cần phân biệt là thay động cơ 2,2 kW bằng động cơ công suất lớn hơn không tự động làm RY40-25-160 tăng lưu lượng hoặc cột áp nếu tốc độ quay và kết cấu thủy lực của bơm vẫn giữ nguyên.

Lưu lượng và cột áp chủ yếu liên quan đến bánh công tác, tốc độ quay và đặc tính hệ thống.

Vì vậy, nếu động cơ 2,2 kW đã đáp ứng yêu cầu của RY40-25-160 thì việc sử dụng động cơ lớn hơn không nhất thiết mang lại lợi ích về hiệu suất vận hành.

Tiết kiệm điện phụ thuộc vào lựa chọn đúng điểm làm việc

Có thể nói RY40-25-160 có khả năng sử dụng điện hợp lý khi được lựa chọn đúng cho hệ thống, chứ không nên khẳng định model này luôn tiết kiệm một tỷ lệ điện cố định.

Nếu hệ thống thực tế yêu cầu lưu lượng gần 10 m³/h và cột áp gần 28 m, động cơ 2,2 kW có thể đáp ứng nhiệm vụ tuần hoàn dầu mà không cần sử dụng một cụm bơm công suất lớn hơn.

Ngược lại, nếu lựa chọn bơm không phù hợp rồi phải tiết lưu quá nhiều hoặc vận hành quá xa điểm thiết kế, lợi thế về công suất sẽ giảm đáng kể.

Khả năng tiết kiệm điện năng của bơm dầu truyền nhiệt RY40-25-160 công suất 2,2 kW chủ yếu đến từ sự cân đối giữa công suất động cơ và yêu cầu thủy lực của bơm. Với công suất trục khoảng 1,72 kW, động cơ 2,2 kW tạo mức dự phòng phù hợp mà không cần lựa chọn công suất quá lớn.

Khi RY40-25-160 được sử dụng cho hệ thống có nhu cầu gần với 10 m³/h – 28 m, bơm có thể duy trì tuần hoàn dầu nóng với mức công suất lắp đặt tương đối gọn. Vì vậy, yếu tố quyết định khả năng tiết kiệm điện của model này là chọn đúng công suất, vận hành gần điểm thiết kế và tránh sử dụng bơm lớn hơn nhu cầu thực tế.
