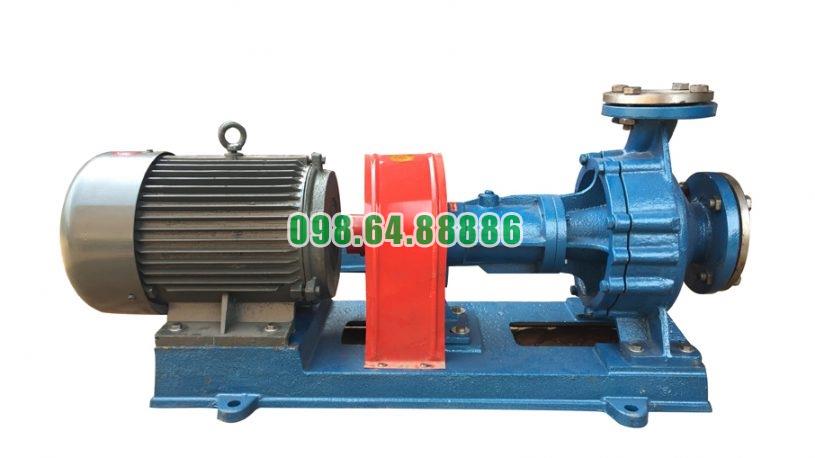

Bơm tuần hoàn dầu tải nhiệt RY40-25-200 lưu lượng 10 m3/h, tốc độ 2900 vòng/phút, công suất 4 kW, cột áp 50 m

Tổng hợp những ưu điểm vượt trội của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 nổi bật nhờ khả năng tuần hoàn dầu nóng ở nhiệt độ cao, cột áp 50 m, kết cấu nhỏ gọn, truyền động trực tiếp và thiết kế tản nhiệt tự nhiên. Những đặc điểm này giúp bơm phù hợp với các hệ thống gia nhiệt công nghiệp cần vận hành liên tục, ổn định và thuận tiện bảo dưỡng.

Khả năng làm việc với dầu truyền nhiệt lên tới 350°C

Ưu điểm quan trọng của RY40-25-200 là khả năng sử dụng trong hệ thống tuần hoàn dầu truyền nhiệt có nhiệt độ môi chất lên tới 350°C. Đây là điều kiện làm việc đặc thù mà các loại bơm thông thường không phải lúc nào cũng đáp ứng phù hợp.

Kết cấu của dòng RY được phát triển chuyên cho nhiệm vụ vận chuyển dầu nóng, giúp bơm thích hợp với các hệ thống gia nhiệt gián tiếp trong sản xuất công nghiệp.

Cột áp 50m đáp ứng tốt yêu cầu tuần hoàn

RY40-25-200 có điểm làm việc với lưu lượng 10 m³/h và cột áp 50 m. Cột áp này tạo chênh lệch áp suất cần thiết để dầu vượt qua trở lực của đường ống, van và các thiết bị trao đổi nhiệt.

Đây là lợi thế quan trọng đối với những hệ thống tuần hoàn có nhiều thiết bị hoặc có tổn thất áp suất tương đối lớn.

Động cơ 4kW phù hợp với công suất bơm

Bơm sử dụng động cơ 4 kW, trong khi công suất trên trục tại điểm làm việc khoảng 3,30 kW. Mức công suất động cơ được lựa chọn có dự phòng nhưng không quá lớn so với yêu cầu của bơm.

Kết hợp với tốc độ khoảng 2.900 vòng/phút, động cơ cung cấp nguồn động lực cần thiết để bánh công tác duy trì lưu lượng 10 m³/h và cột áp 50 m.

Kết cấu nhỏ gọn tiết kiệm không gian

RY40-25-200 sử dụng kết cấu trục ngang với thân bơm, cụm ổ trục, khớp nối và động cơ được bố trí tập trung trên cùng một bệ máy.

Cửa hút DN40 bố trí theo hướng trục, trong khi cửa xả DN25 hướng lên trên. Cách bố trí này giúp cụm bơm dễ tích hợp vào hệ thống đường ống và tiết kiệm mặt bằng lắp đặt.

Không cần hệ thống làm mát bằng nước phức tạp

Một ưu điểm đáng chú ý của RY40-25-200 là thiết kế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống nước làm mát riêng.

Nhờ đó, khu vực lắp đặt không phải bổ sung đường cấp nước, đường hồi nước và các thiết bị phụ trợ liên quan. Điều này giúp đơn giản hóa toàn bộ cụm bơm, đồng thời giảm số lượng bộ phận phải kiểm tra và bảo dưỡng.

Truyền động trực tiếp bằng khớp nối mềm

Động cơ truyền mô-men trực tiếp tới trục bơm thông qua khớp nối mềm. Kết cấu không cần dây đai hoặc nhiều cấp truyền động trung gian.

Đường truyền động ngắn giúp cụm máy gọn hơn, giảm số chi tiết chuyển động và hạn chế những vị trí có khả năng phát sinh hao mòn cơ khí.

Hệ trục được đỡ ổn định bằng hai ổ bi

Trục RY40-25-200 được đỡ và định vị bởi hai ổ bi trong thân ổ trục. Kết cấu này giúp giữ cụm rôto ổn định khi vận hành ở tốc độ 2.900 vòng/phút.

Khi ổ bi được bôi trơn và bảo dưỡng đúng cách, trục duy trì độ đồng tâm tốt, góp phần hạn chế rung động, ma sát và tải bất thường lên bánh công tác.

Khả năng vận hành ổn định

Khi bơm được căn chỉnh đúng, đường hút thông thoáng và lưu lượng được duy trì trong vùng thích hợp, RY40-25-200 có khả năng hoạt động ổn định trong quá trình tuần hoàn dầu nóng.

Kết cấu truyền động trực tiếp, hai ổ bi đỡ trục và bệ máy chung giúp hạn chế rung động cơ khí. Điều này đặc biệt quan trọng đối với hệ thống cần vận hành liên tục trong dây chuyền sản xuất.

Thuận tiện tháo lắp và bảo dưỡng

RY40-25-200 được chia thành các cụm rõ ràng gồm thân bơm, rôto, cụm ổ trục, bộ làm kín và truyền động. Khi cần bảo dưỡng, có thể tiếp cận riêng bánh công tác, trục, ổ bi, packing và phớt dầu.

Những chi tiết hao mòn có thể được kiểm tra hoặc thay thế riêng, giúp việc sửa chữa thuận tiện hơn và có thể góp phần giảm thời gian dừng máy.

Kết cấu làm kín đơn giản, dễ bảo trì

Khu vực trục xuyên qua nắp bơm sử dụng bộ làm kín dạng packing kết hợp với phớt dầu. Packing có thể được điều chỉnh và thay thế khi xuất hiện hao mòn hoặc lượng dầu rò tăng.

Kết cấu làm kín này tương đối đơn giản về cơ khí, thuận tiện cho việc kiểm tra trong quá trình bảo dưỡng định kỳ.

Phù hợp với quá trình tuần hoàn dầu nóng liên tục

RY40-25-200 đảm nhiệm vai trò tạo chênh lệch áp suất để đưa dầu từ đường hồi qua thiết bị gia nhiệt, tới nơi sử dụng nhiệt rồi quay trở lại bơm.

Khả năng duy trì 10 m³/h tại cột áp 50 m giúp bơm phù hợp với nhiệm vụ vận chuyển nhiệt liên tục trong các hệ thống dầu tải nhiệt khép kín.

Những ưu điểm nổi bật của Bơm dầu truyền nhiệt RY40-25-200 tập trung ở khả năng làm việc với dầu nóng tới 350°C, lưu lượng 10 m³/h, cột áp 50 m, động cơ 4 kW, tốc độ 2.900 vòng/phút, kết cấu nhỏ gọn và tản nhiệt tự nhiên.

Bên cạnh đó, hệ trục hai ổ bi, truyền động trực tiếp bằng khớp nối mềm và khả năng tháo bảo dưỡng từng cụm giúp RY40-25-200 đáp ứng tốt yêu cầu vận hành lâu dài của hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.

Sự dịch chuyển năng lượng từ motor 4kW sang Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 sử dụng motor công suất 4 kW để cung cấp năng lượng cơ học cho toàn bộ quá trình bơm dầu. Năng lượng từ motor được truyền qua khớp nối đến trục bơm, tiếp tục truyền tới bánh công tác và cuối cùng chuyển thành năng lượng thủy lực của dòng dầu truyền nhiệt.

Motor 4 kW tạo chuyển động quay

Khi được cấp điện, motor chuyển đổi điện năng thành cơ năng dưới dạng chuyển động quay của trục động cơ. Với RY40-25-200, motor có công suất định mức 4 kW và dẫn động bơm ở tốc độ khoảng 2.900 vòng/phút.

Trục motor chính là điểm bắt đầu của quá trình truyền năng lượng. Từ đây, mô-men quay được đưa sang cụm bơm để làm bánh công tác chuyển động.

Khớp nối truyền cơ năng sang trục bơm

Giữa motor và trục của RY40-25-200 có khớp nối đàn hồi ba chấu. Bộ phận này truyền chuyển động quay từ motor sang trục bơm.

Khi motor quay, khớp nối quay theo và kéo trục bơm hoạt động gần như đồng thời. Việc căn chỉnh đồng tâm giữa motor và bơm rất quan trọng vì sai lệch quá lớn có thể làm tăng rung động, gây tải không cần thiết lên ổ bi và làm thất thoát một phần năng lượng truyền động.

Trục bơm truyền năng lượng đến bánh công tác

Sau khi nhận chuyển động từ khớp nối, trục bơm truyền mô-men trực tiếp đến bánh công tác. Bánh công tác được cố định trên trục nên quay cùng tốc độ với trục.

Hai ổ bi trong thân ổ bi có nhiệm vụ nâng đỡ và giữ trục ổn định. Nhờ đó, năng lượng quay từ motor có thể được truyền đến bánh công tác trong điều kiện trục được định vị chắc chắn.

Bánh công tác truyền năng lượng cho dầu

Đây là giai đoạn cơ năng được chuyển thành năng lượng của chất lỏng. Khi bánh công tác quay ở tốc độ cao, các cánh bơm tác động lên dầu truyền nhiệt nằm trong rãnh cánh.

Dầu nhận năng lượng từ bánh công tác, tăng vận tốc và chuyển động từ vùng tâm về phía mép ngoài. Như vậy, năng lượng ban đầu do motor cung cấp đã được chuyển từ chuyển động quay của hệ thống cơ khí sang động năng của dòng dầu.

Động năng tiếp tục chuyển thành áp năng

Sau khi rời khỏi bánh công tác, dầu có vận tốc lớn đi vào khoang thân bơm. Hình dạng của đường dẫn trong thân bơm giúp thu nhận dòng dầu và chuyển một phần động năng thành áp năng.

Kết quả là dầu tại cửa xả có đủ năng lượng để tiếp tục đi qua đường ống, van và thiết bị trao đổi nhiệt của hệ thống.

Chuỗi chuyển đổi năng lượng của RY40-25-200 có thể hình dung theo trình tự:

Điện năng → motor 4 kW → cơ năng quay → khớp nối → trục bơm → bánh công tác → động năng của dầu → áp năng của dòng dầu.

Công suất motor không chuyển hoàn toàn thành công suất thủy lực

Motor có công suất 4 kW không có nghĩa toàn bộ 4 kW đều được biến đổi thành năng lượng hữu ích của dòng dầu. Trong quá trình truyền năng lượng luôn tồn tại tổn thất tại motor, khớp nối, ổ bi, phớt làm kín và bên trong phần thủy lực của bơm.

Tại điểm làm việc tiêu chuẩn của RY40-25-200, công suất trên trục bơm khoảng 3,30 kW, trong khi motor được chọn ở mức 4 kW. Phần dự phòng công suất giúp motor có khả năng đáp ứng tải của bơm mà không phải liên tục vận hành sát giới hạn định mức.

Năng lượng cuối cùng tạo lưu lượng và cột áp

Sau toàn bộ quá trình chuyển đổi, năng lượng từ motor được thể hiện qua khả năng vận chuyển dầu của bơm. RY40-25-200 đạt lưu lượng 10 m³/h và cột áp 50 m tại điểm làm việc tương ứng.

Lưu lượng cho biết lượng dầu được vận chuyển trong một đơn vị thời gian, còn cột áp thể hiện năng lượng mà bơm truyền cho dòng dầu để vượt qua trở lực của hệ thống.

Sự dịch chuyển năng lượng từ motor 4 kW sang Bơm dầu truyền nhiệt RY40-25-200 diễn ra theo một chuỗi liên tục từ motor, khớp nối, trục đến bánh công tác. Bánh công tác sau đó truyền cơ năng cho dầu, tạo động năng và áp năng để hình thành dòng tuần hoàn.

Vì vậy, motor 4 kW không chỉ làm nhiệm vụ quay bơm mà chính là nguồn cung cấp năng lượng ban đầu để RY40-25-200 tạo ra lưu lượng 10 m³/h và cột áp 50 m, đáp ứng nhiệm vụ vận chuyển dầu nóng trong hệ thống truyền nhiệt công nghiệp.
