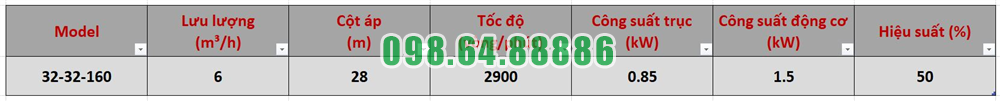

Bơm dầu truyền nhiệt RY32-32-160 được thiết kế làm việc tại lưu lượng 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút. Khả năng vận hành êm ái, ít rung động của bơm được hỗ trợ bởi cụm rôto ổn định, hệ thống hai ổ bi, khớp nối mềm và cách lắp đồng tâm giữa bơm với động cơ.
Tính năng ít rung không có nghĩa bơm hoàn toàn không phát sinh rung động. RY32-32-160 chỉ duy trì trạng thái vận hành ổn định khi được lắp đặt chính xác, mồi đầy dầu, bôi trơn đúng yêu cầu và làm việc trong phạm vi lưu lượng phù hợp.
Cụm rôto của bơm gồm trục, bánh công tác và đai ốc cố định bánh công tác. Khi động cơ hoạt động, toàn bộ cụm này quay ở tốc độ 2.900 vòng/phút để truyền năng lượng cho dòng dầu.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Hai vị trí đỡ giúp giữ trục đúng tâm, hạn chế độ võng và giảm chuyển động lệch khi bánh công tác quay ở tốc độ cao.
Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục quay đều hơn, ma sát giảm và tiếng ồn cơ khí được hạn chế. Ngược lại, ổ bi bị mòn, thiếu chất bôi trơn hoặc có độ rơ lớn sẽ làm trục dao động, khiến bơm rung và nóng bất thường.
Động cơ và bơm RY32-32-160 được liên kết bằng khớp nối mềm. Bộ phận này truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động nhỏ và tải va đập xuất hiện khi khởi động.
Khớp nối mềm giúp quá trình truyền động diễn ra ổn định hơn so với liên kết cứng hoàn toàn. Khi tải của bơm thay đổi nhẹ, lực tác động đột ngột lên trục và ổ bi được hạn chế.
Tuy nhiên, khớp nối mềm chỉ bù được sai lệch nhỏ. Nếu trục động cơ và trục bơm bị lệch đáng kể, khớp nối sẽ chịu lực kéo không đều theo từng vòng quay, làm độ rung và tiếng ồn tăng lên.
Độ đồng tâm giữa bơm và động cơ là yếu tố quyết định khả năng vận hành êm của RY32-32-160. Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục nên duy trì trong khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, mô-men được truyền theo đúng đường tâm. Trục bơm quay đều, ổ bi chịu tải ổn định và bánh công tác không bị dao động bất thường.
Nếu độ đồng tâm không đạt yêu cầu, lực hướng kính sẽ tác động liên tục lên trục và ổ bi. Ở tốc độ 2.900 vòng/phút, sai lệch nhỏ cũng có thể tạo ra rung động lặp lại với tần suất cao, làm mòn khớp nối, nóng ổ bi và tăng tiếng ồn.
Bơm và động cơ được lắp trên cùng một bệ máy, tạo thành cụm thiết bị thống nhất. Cách bố trí này giúp duy trì vị trí tương đối giữa hai trục và thuận tiện cho quá trình căn chỉnh.
Bệ máy cần được đặt cân bằng trên nền móng chắc chắn. Các bu lông móng phải được siết đều để tránh hiện tượng bệ bị vênh hoặc dịch chuyển khi bơm hoạt động.
Nếu nền móng yếu, bệ máy không cân bằng hoặc bu lông bị lỏng, rung động của bơm có thể bị khuếch đại và truyền sang đường ống. Do đó, nền móng ổn định là điều kiện cần thiết để RY32-32-160 duy trì khả năng vận hành êm.
Đường ống hút và đường ống xả phải có giá đỡ riêng, không được để trọng lượng đường ống tác động trực tiếp lên thân bơm. Lực kéo từ đường ống có thể làm thân bơm dịch chuyển và phá vỡ độ đồng tâm đã được căn chỉnh trước đó.
Khi thân bơm bị kéo lệch, trục và bánh công tác không còn quay đúng vị trí. Điều này làm tăng tải lên ổ bi, khớp nối và giá đỡ, từ đó phát sinh rung động cùng tiếng ồn.
Tài liệu của nhà sản xuất xác định tải trọng đường ống truyền lên thân bơm là một trong những nguyên nhân khiến bơm rung mạnh. Vì vậy, bố trí giá đỡ đường ống độc lập có ảnh hưởng trực tiếp đến tính năng vận hành êm ái của RY32-32-160.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và không khí trong đường hút cần được loại bỏ. Nếu bên trong bơm còn không khí, bánh công tác không tiếp nhận được dòng dầu liên tục, làm áp suất dao động và phát sinh tiếng ồn.
Van hút phải được mở hoàn toàn để dầu đi vào bơm ổn định. Không nên dùng van hút để điều chỉnh lưu lượng vì việc khép van có thể làm giảm áp suất đầu vào, khiến dòng dầu không đều và làm độ rung tăng lên.
Bơm cũng không nên hoạt động kéo dài ở lưu lượng quá thấp. Nhà sản xuất khuyến cáo lưu lượng vận hành không được nhỏ hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, giới hạn này tương đương khoảng 1,8 m³/h.
Khi lưu lượng được duy trì gần vùng thiết kế, dòng dầu đi qua bánh công tác ổn định hơn, lực thủy lực phân bố đều hơn và rung động bên trong thân bơm được hạn chế.
Theo hướng dẫn vận hành dòng RY, biên độ rung của bơm không được vượt quá 0,06 mm. Đây là giới hạn cần được theo dõi trong quá trình chạy thử và vận hành chính thức.
Nếu độ rung tăng cao hoặc đi kèm tiếng va đập, tiếng cọ xát hay nhiệt độ ổ bi tăng bất thường, cần dừng bơm để kiểm tra. Các nguyên nhân thường gặp gồm lệch tâm giữa hai trục, ổ bi hư hỏng, đường ống tác động lực lên bơm hoặc có không khí trong dòng dầu.
Không nên chỉ đánh giá độ rung bằng cảm giác. Việc đo tại thân ổ trục bằng thiết bị phù hợp giúp xác định chính xác tình trạng vận hành và phát hiện sớm những thay đổi của cụm rôto.

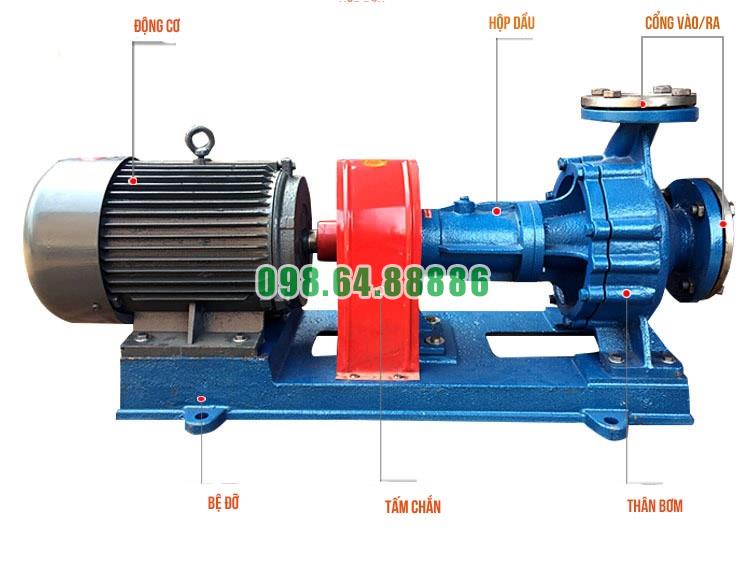

Tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160 được hỗ trợ bởi cụm rôto có hai ổ bi đỡ, khớp nối mềm và kết cấu bơm – động cơ lắp chung trên một bệ máy.
Để duy trì trạng thái vận hành ổn định, sai lệch đồng tâm tại khớp nối phải được kiểm soát không quá 0,1 mm, đường ống cần có giá đỡ độc lập, thân bơm phải được mồi đầy dầu và lưu lượng không nên thấp hơn khoảng 1,8 m³/h.
Khi được lắp đặt và vận hành đúng kỹ thuật, RY32-32-160 có thể duy trì chuyển động quay đều, hạn chế tiếng ồn và giữ biên độ rung trong giới hạn cho phép là không quá 0,06 mm.
Bơm dầu truyền nhiệt RY32-32-160 hoạt động theo nguyên lý ly tâm, trong đó dầu nóng được hút vào tâm bánh công tác, gia tốc trong các cánh dẫn rồi đẩy ra cửa xả. Model này có lưu lượng thiết kế 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút.
Quá trình dịch chuyển bắt đầu khi dầu nóng từ đường ống hút đi vào thân bơm theo phương dọc trục. Cửa hút của RY32-32-160 được bố trí hướng thẳng vào khu vực trung tâm của bánh công tác, giúp dòng dầu tiếp cận trực tiếp mắt hút.
Khi bánh công tác quay, áp suất tại khu vực trung tâm giảm xuống. Sự chênh lệch áp suất giữa đường hút và mắt bánh công tác làm dầu nóng liên tục được đưa vào bơm.
Dòng dầu tại cửa hút cần được duy trì liên tục và không chứa nhiều không khí. Nếu dòng dầu bị gián đoạn, bánh công tác không nhận đủ môi chất, làm lưu lượng và áp suất cửa xả dao động.
Sau khi đi qua cửa hút, dầu nóng tập trung tại mắt bánh công tác. Đây là khu vực nằm gần tâm quay và là điểm bắt đầu quá trình truyền năng lượng từ bánh công tác sang chất lỏng.
Trục bơm nhận chuyển động từ động cơ và làm bánh công tác quay với tốc độ 2.900 vòng/phút. Theo hướng quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Khi dầu đi vào mắt bánh công tác, dòng chảy chuyển từ hướng dọc trục sang các rãnh dẫn nằm giữa những cánh bơm. Dầu bắt đầu chuyển động cùng bánh công tác và nhận năng lượng quay.
Từ mắt hút, dầu nóng đi vào các khoang được tạo bởi cánh bánh công tác. Khi bánh công tác quay, các cánh dẫn tác động lên dòng dầu và làm dầu chuyển động từ tâm ra phía mép ngoài.
Trong quá trình này, vận tốc của dầu tăng dần. Năng lượng cơ học từ động cơ được truyền qua trục và bánh công tác rồi chuyển thành động năng của dòng dầu.
Dầu không dịch chuyển theo một đường thẳng từ cửa hút đến cửa xả mà chuyển động theo đường cong của cánh dẫn. Hình dạng cánh bánh công tác hướng dòng dầu ra ngoài theo phương bán kính, đồng thời hạn chế sự thay đổi hướng quá đột ngột.
Tại vùng gần tâm, vận tốc vòng của bánh công tác còn thấp. Khi dầu tiến dần ra mép ngoài, vận tốc vòng tăng lên, làm năng lượng truyền cho dòng dầu lớn hơn.
Khi đến mép ngoài của bánh công tác, dầu nóng đạt vận tốc lớn hơn so với lúc đi vào mắt hút. Dưới tác động của chuyển động quay, dòng dầu được đẩy khỏi các cánh dẫn và đi vào khoang xoắn của thân bơm.
Quá trình dầu liên tục rời khỏi mép bánh công tác tạo điều kiện để dầu mới tiếp tục đi vào khu vực trung tâm. Nhờ đó, dòng chảy trong bơm được duy trì liên tục khi đường hút có đủ dầu và cửa xả không bị chặn.
Đường kính ngoài danh nghĩa của bánh công tác RY32-32-160 là 160 mm. Trong ký hiệu model, số 160 thể hiện kích thước này, còn hai số 32 thể hiện đường kính danh nghĩa của cửa hút và cửa xả.
Sau khi rời bánh công tác, dầu nóng đi vào khoang xoắn bao quanh phần ngoài của bánh công tác. Tiết diện khoang này tăng dần theo hướng về cửa xả.
Khoang xoắn có nhiệm vụ thu gom dòng dầu thoát ra từ nhiều vị trí quanh chu vi bánh công tác. Khi dầu đi vào phần có tiết diện lớn hơn, vận tốc dòng chảy giảm dần và một phần động năng được chuyển thành áp năng.
Quá trình này giúp dòng dầu có đủ áp suất để vượt qua trở lực của đường ống và thiết bị phía sau bơm. Tại điểm thiết kế, RY32-32-160 tạo cột áp 28 m với lưu lượng 6 m³/h.
Sự chuyển đổi năng lượng không diễn ra hoàn toàn. Một phần năng lượng bị tổn thất do ma sát giữa dầu với cánh bơm, thân bơm và các bề mặt dẫn dòng.
Sau khi được tập trung trong khoang xoắn, dầu nóng dịch chuyển đến cửa xả của bơm. Cửa xả được bố trí theo phương hướng kính và hướng thẳng đứng lên trên.
Tại cửa xả, dầu đã nhận được năng lượng cần thiết để tiếp tục di chuyển trong đường ống. Từ đây, dầu nóng được đưa đến thiết bị sử dụng nhiệt hoặc bộ phận trao đổi nhiệt của hệ thống.
Sau khi truyền một phần nhiệt lượng tại thiết bị, dầu thường quay trở lại đường hồi và được đưa về cửa hút của bơm. Quá trình hút, gia tốc, tăng áp và đẩy dầu tiếp tục lặp lại để tạo thành vòng tuần hoàn liên tục.
Khi đi vào mắt bánh công tác, dầu nóng có áp suất tương đối thấp. Trong quá trình di chuyển qua cánh bơm, dầu nhận năng lượng từ bánh công tác nên vận tốc tăng lên.
Khi dầu đi từ mép bánh công tác vào khoang xoắn, một phần vận tốc được chuyển thành áp suất. Vì vậy, dầu tại cửa xả có áp năng lớn hơn so với dầu tại cửa hút.
Khả năng tạo cột áp 28 m của RY32-32-160 hình thành từ toàn bộ quá trình truyền và chuyển đổi năng lượng này. Bánh công tác tạo động năng, còn khoang xoắn thu gom dòng dầu và hỗ trợ chuyển động năng thành áp năng.
Dòng dầu chỉ có thể dịch chuyển ổn định khi thân bơm được điền đầy môi chất. Nếu bên trong có nhiều không khí, bánh công tác quay nhưng không thể truyền năng lượng cho dầu một cách liên tục.
Van hút cần được mở hoàn toàn để dầu đi vào mắt bánh công tác mà không bị hạn chế. Lưu lượng được điều chỉnh bằng van xả, không nên khép van hút vì có thể làm dòng dầu tại cửa vào thiếu ổn định.
Bơm cũng không được chạy với van xả đóng quá ba phút. Khi cửa xả bị chặn, dầu không thể tiếp tục dịch chuyển ra khỏi thân bơm, trong khi bánh công tác vẫn truyền năng lượng vào lượng dầu bị giữ lại.
Lưu lượng qua RY32-32-160 không được thấp hơn 30% lưu lượng thiết kế, tương đương khoảng 1,8 m³/h. Duy trì đủ lưu lượng giúp dầu nóng liên tục rời khỏi thân bơm và hạn chế sự tích tụ nhiệt bên trong.
Quá trình dịch chuyển dòng dầu nóng trong bơm RY32-32-160 bắt đầu tại cửa hút dọc trục. Dầu đi vào mắt bánh công tác, chuyển động qua các cánh dẫn rồi được đẩy từ tâm ra mép ngoài dưới tác động của bánh công tác quay ở tốc độ 2.900 vòng/phút.
Sau khi rời bánh công tác, dầu đi vào khoang xoắn của thân bơm. Tại đây, dòng dầu được thu gom, giảm vận tốc và tăng áp suất trước khi thoát ra cửa xả hướng kính theo phương thẳng đứng.
Sự dịch chuyển này diễn ra liên tục khi thân bơm có đủ dầu, van hút mở hoàn toàn và lưu lượng không thấp hơn khoảng 1,8 m³/h. Tại điểm làm việc thiết kế, quá trình truyền năng lượng giúp RY32-32-160 tạo lưu lượng 6 m³/h và cột áp 28 m.

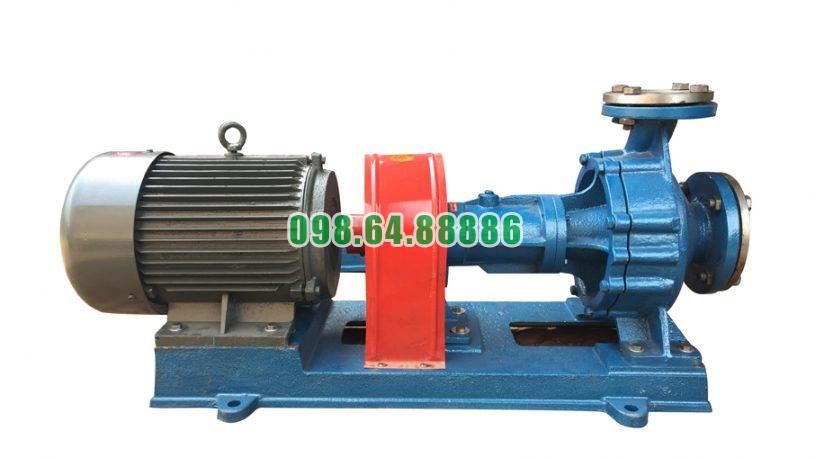

Bơm dầu chịu nhiệt RY32-32-160 cột áp 28 m, lưu lượng 6 m3/h, tốc độ 2.900 vòng/phút, công suất 1.5 kW
