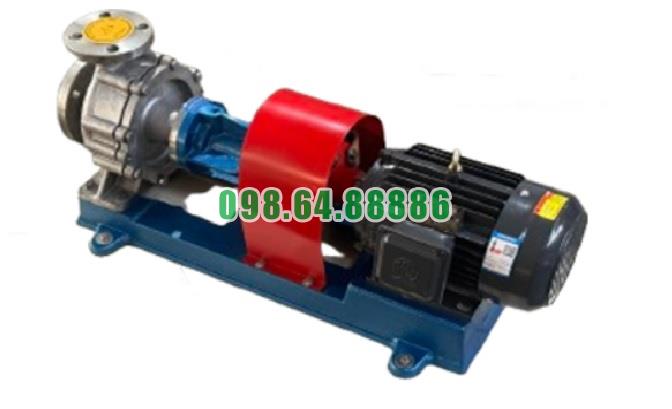

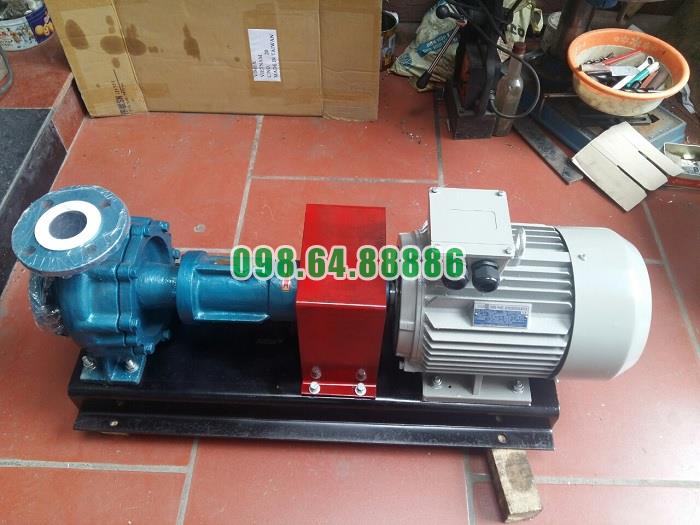

Máy bơm dầu chịu nhiệt RY65-40-250A lưu lượng 20 m3/h, cột áp 51 m, công suất 7.5 kW

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A là quá trình dầu được bơm tuần hoàn liên tục từ đường hồi, qua bơm, đến thiết bị sử dụng nhiệt rồi quay trở lại hệ thống. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A đảm nhiệm vai trò duy trì dòng dầu ổn định trong toàn bộ vòng tuần hoàn.

Dầu tải nhiệt đi vào cửa hút của bơm

Dầu từ đường hồi của hệ thống được dẫn đến cửa hút của RY65-40-250A.

Model này có cửa hút danh nghĩa 65 mm, bố trí theo hướng trục. Dầu đi qua cửa hút và tiến trực tiếp vào vùng tâm của bánh công tác.

Để chu trình diễn ra ổn định, thân bơm phải được mồi đầy dầu trước khi khởi động, tránh tình trạng có không khí hoặc thiếu môi chất bên trong bơm.

Bánh công tác truyền năng lượng cho dầu

Khi động cơ hoạt động, trục bơm quay với tốc độ 2.900 vòng/phút, kéo bánh công tác quay theo.

Dầu tại tâm bánh công tác được các cánh bơm truyền năng lượng và đẩy dần ra phía ngoài dưới tác dụng của chuyển động ly tâm. Đây là giai đoạn giúp dòng dầu có đủ năng lượng để tiếp tục di chuyển trong hệ thống.

Tại điểm làm việc đã xác định, RY65-40-250A tạo lưu lượng 20 m³/h và cột áp 51 m.

Dầu được đẩy qua cửa xả

Sau khi rời bánh công tác, dầu được thân bơm dẫn về cửa xả.

RY65-40-250A có cửa xả danh nghĩa 40 mm, bố trí hướng tâm theo phương thẳng đứng. Từ đây, dầu được đưa vào đường ống đẩy để tiếp tục tới các thiết bị trong hệ thống gia nhiệt.

Cột áp 51 m giúp dòng dầu thắng trở lực của đường ống, van và thiết bị trao đổi nhiệt khi hệ thống làm việc tại điểm phù hợp.

Dầu đi qua thiết bị sử dụng nhiệt

Sau khi rời bơm, dầu tải nhiệt đi đến các thiết bị cần cung cấp nhiệt.

Tại đây, dầu truyền nhiệt năng cho quá trình sản xuất. Sau khi trao đổi nhiệt, dầu không bị xả bỏ mà tiếp tục được dẫn về đường hồi.

Đây chính là đặc điểm quan trọng của chu trình dầu tải nhiệt khép kín: môi chất liên tục được tái tuần hoàn trong cùng một hệ thống.

Dầu quay trở lại RY65-40-250A

Sau khi đi qua thiết bị sử dụng nhiệt, dầu theo đường hồi quay trở lại cửa hút của bơm.

Chu trình tiếp tục lặp lại theo trình tự:

Đường hồi → cửa hút 65 mm → bánh công tác → cửa xả 40 mm → thiết bị sử dụng nhiệt → đường hồi → bơm.

Quá trình này diễn ra liên tục trong suốt thời gian hệ thống gia nhiệt vận hành.

Vai trò của RY65-40-250A trong chu trình khép kín

Bơm dầu truyền nhiệt RY65-40-250A không trực tiếp tạo nhiệt mà có nhiệm vụ tạo chuyển động và duy trì lưu lượng cho dầu tải nhiệt.

Nếu bơm không tạo đủ lưu lượng hoặc cột áp, dầu sẽ không lưu chuyển ổn định qua các thiết bị, từ đó ảnh hưởng đến khả năng truyền nhiệt của toàn hệ thống.

Vì vậy, điểm làm việc 20 m³/h – 51 m cần phù hợp với trở lực và nhu cầu tuần hoàn thực tế của hệ thống.

Duy trì lưu lượng tối thiểu

Để chu trình tuần hoàn ổn định, bơm không nên hoạt động ở lưu lượng thấp hơn 30% lưu lượng thiết kế.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần bố trí đường hồi hoặc bypass ở phía xả để duy trì dòng dầu tối thiểu qua bơm.

Gia nhiệt trước khi tuần hoàn dầu nóng

Khi vận chuyển dầu ở nhiệt độ cao, thân bơm cần được gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp các bộ phận thích nghi với nhiệt độ trước khi thiết lập chu trình tuần hoàn dầu nóng ổn định.

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A bắt đầu từ đường hồi, dầu đi vào cửa hút, được bánh công tác tăng năng lượng, đi qua cửa xả đến thiết bị sử dụng nhiệt rồi quay trở lại bơm.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A giữ vai trò trung tâm trong việc duy trì dòng dầu tải nhiệt tuần hoàn liên tục, giúp hệ thống gia nhiệt vận hành ổn định và khép kín.

Ứng dụng Bơm dầu truyền nhiệt RY65-40-250A trong tổng hợp hóa chất

Ứng dụng Bơm dầu truyền nhiệt RY65-40-250A trong tổng hợp hóa chất tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt cho các thiết bị cần duy trì nhiệt độ ổn định trong quá trình phản ứng, gia nhiệt và xử lý hóa chất. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này phù hợp với các hệ thống có yêu cầu làm việc tương ứng.

Tuần hoàn dầu nóng cho thiết bị phản ứng

Trong các quá trình tổng hợp hóa chất, thiết bị phản ứng thường cần được cấp nhiệt liên tục để duy trì điều kiện công nghệ.

Bơm dầu truyền nhiệt RY65-40-250A có thể đưa dầu nóng từ nguồn gia nhiệt đến áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị phản ứng, sau đó đưa dầu hồi về để tiếp tục chu trình.

Duy trì nhiệt độ ổn định trong quá trình tổng hợp

Nhiệt độ có ảnh hưởng trực tiếp đến nhiều quá trình tổng hợp hóa chất. Nếu dòng dầu truyền nhiệt không ổn định, khả năng cấp nhiệt cũng có thể dao động.

RY65-40-250A giúp duy trì dòng dầu liên tục, từ đó hỗ trợ thiết bị phản ứng giữ nhiệt độ ổn định hơn trong suốt quá trình vận hành.

Tạo cột áp để dầu đi qua hệ thống

Hệ thống tổng hợp hóa chất có thể gồm nhiều đường ống, van, áo gia nhiệt và thiết bị trao đổi nhiệt.

Với cột áp 51 m, Bơm dầu truyền nhiệt RY65-40-250A có khả năng tạo áp lực để dầu tải nhiệt vượt qua trở lực của hệ thống khi điểm làm việc thực tế phù hợp.

Phù hợp với môi chất dầu tải nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Đặc điểm này giúp RY65-40-250A phù hợp với các hệ thống tổng hợp hóa chất sử dụng dầu tải nhiệt làm môi chất gia nhiệt gián tiếp.

Vai trò của RY65-40-250A trong hệ thống tổng hợp hóa chất

Vai trò chính của Bơm dầu truyền nhiệt RY65-40-250A trong tổng hợp hóa chất là duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị công nghệ.

Bơm không trực tiếp tạo ra nhiệt hay tham gia phản ứng hóa học, nhưng giúp vận chuyển nhiệt ổn định đến khu vực cần sử dụng, góp phần duy trì điều kiện nhiệt cho quá trình tổng hợp.

Ứng dụng Bơm dầu truyền nhiệt RY65-40-250A trong tổng hợp hóa chất chủ yếu là tuần hoàn dầu tải nhiệt cho thiết bị phản ứng, áo gia nhiệt và các bộ trao đổi nhiệt trong hệ thống.

Với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A phù hợp với các hệ thống tổng hợp hóa chất có yêu cầu làm việc tương ứng và cần duy trì quá trình truyền nhiệt ổn định, liên tục.
