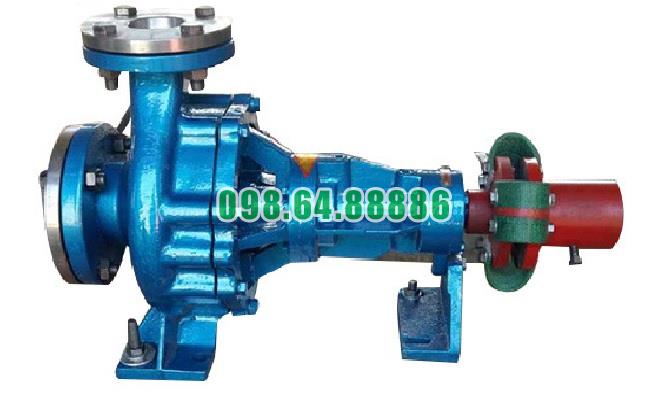

Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 là truyền mô-men quay từ động cơ sang trục bơm, đồng thời tạo liên kết linh hoạt giữa hai trục. Theo cấu tạo dòng RY, bơm và động cơ được lắp trên cùng bệ và kết nối với nhau bằng khớp nối ba chấu.
Khi động cơ hoạt động, trục động cơ quay và truyền mô-men qua khớp nối mềm ba chấu sang trục bơm. Trục bơm tiếp tục làm bánh công tác quay để tạo dòng dầu truyền nhiệt.
Chuỗi truyền động diễn ra theo hướng:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Vì vậy, khớp nối là bộ phận trung gian quan trọng giúp RY65-40-200 nhận được năng lượng cơ học từ động cơ.
Khớp nối ba chấu không tạo liên kết hoàn toàn cứng giữa trục động cơ và trục bơm. Đặc tính mềm giúp mối nối có khả năng thích nghi tốt hơn với những sai lệch rất nhỏ còn lại sau quá trình căn chỉnh.
Điều này hỗ trợ hệ truyền động làm việc ổn định hơn trong quá trình bơm vận hành.
Mặc dù có tính linh hoạt, khớp nối mềm không thể bù cho sai lệch trục quá lớn.
Khi lắp đặt RY65-40-200, trục động cơ và trục bơm vẫn phải được căn chỉnh đồng tâm đúng yêu cầu. Nếu lệch trục lớn, bơm có thể rung, ổ bi chịu tải không đều và khớp nối nhanh xuống cấp.
Một chức năng đáng chú ý của khớp nối mềm ba chấu là giảm sự truyền trực tiếp của một phần rung động giữa động cơ và bơm.
Phần liên kết đàn hồi giữa hai nửa khớp nối giúp hạn chế các xung lực nhỏ trong quá trình truyền mô-men. Nhờ đó, tải tác động lên trục và ổ bi có thể ổn định hơn khi hệ thống được lắp đặt đúng kỹ thuật.
Trục RY65-40-200 được đỡ bởi hệ thống ổ bi. Nếu lực va đập hoặc rung động từ động cơ truyền trực tiếp sang bơm quá lớn, ổ bi và trục có thể chịu thêm tải không mong muốn.
Khớp nối mềm ba chấu tạo vùng liên kết đàn hồi giữa hai cụm quay, qua đó hỗ trợ giảm tác động cơ học đột ngột lên cụm trục.
Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 còn thể hiện ở khả năng tạo liên kết dễ tháo giữa động cơ và bơm.
Theo trình tự tháo của dòng RY, khi bảo dưỡng có thể tháo bulông cố định động cơ, tách động cơ khỏi bệ và tháo khớp nối trước khi tiếp tục xử lý các bộ phận bên trong bơm.
Cách bố trí này giúp động cơ và bơm có thể được kiểm tra riêng biệt mà không phải tháo toàn bộ hệ thống.
Khi RY65-40-200 xuất hiện rung hoặc tiếng ồn bất thường, cần kiểm tra tình trạng đồng tâm của hai trục và khu vực khớp nối.
Khớp nối bị lắp lệch, phần đàn hồi xuống cấp hoặc trục không đồng tâm đều có thể ảnh hưởng đến độ ổn định của hệ truyền động.
Việc phát hiện và xử lý sớm giúp hạn chế tác động tới ổ bi, trục và bánh công tác.
Chức năng của khớp nối mềm ba chấu trên Bơm dầu truyền nhiệt RY65-40-200 tập trung vào việc truyền mô-men từ động cơ sang trục bơm, tạo liên kết linh hoạt giữa hai trục và hỗ trợ giảm tác động của rung động, sai lệch nhỏ trong hệ truyền động.
Bên cạnh đó, khớp nối còn giúp việc tháo động cơ và bảo dưỡng bơm thuận tiện hơn. Để bộ phận này làm việc ổn định, trục động cơ và trục bơm vẫn phải được căn chỉnh đồng tâm chính xác và khớp nối cần được kiểm tra định kỳ trong quá trình sử dụng.
Tổng hợp những đặc tính quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 cho thấy đây là dòng bơm chuyên dùng cho hệ thống tuần hoàn dầu nóng, nổi bật ở khả năng chịu nhiệt cao, kết cấu chịu áp, tản nhiệt tự nhiên và cấu tạo phù hợp với vận hành công nghiệp liên tục.
RY65-40-200 thuộc dòng RY dùng để vận chuyển chất lỏng có nhiệt độ cao, ít ăn mòn và không chứa hạt rắn.
Theo tài liệu của dòng RY, nhiệt độ môi chất tối đa có thể đạt 350°C. Đây là đặc tính quan trọng giúp bơm phù hợp với các hệ thống gia nhiệt bằng dầu truyền nhiệt trong công nghiệp.
Các mặt bích hút, mặt bích đẩy và những bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Đặc tính này giúp thân bơm và các vị trí kết nối duy trì độ ổn định trong hệ thống dầu nóng có áp suất, đồng thời hỗ trợ độ kín của toàn bộ cụm bơm.
Một trong những đặc tính nổi bật của Bơm dầu truyền nhiệt RY65-40-200 là sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp hạn chế nhiệt truyền từ thân bơm tới cụm ổ trục, đồng thời giảm đường ống và thiết bị phụ trợ phục vụ làm mát.
Trục và rotor của bơm được đỡ bởi hai ổ bi bố trí trong thân ổ trục.
Kết cấu hai điểm đỡ giúp giữ trục quay ổn định, hạn chế dao động của bánh công tác và hỗ trợ kiểm soát độ rung khi bơm vận hành.
Dòng RY sử dụng packing seal kết hợp với phớt dầu chịu nhiệt.
Hệ thống này có nhiệm vụ hạn chế rò rỉ dầu tại vị trí trục đi qua nắp bơm và hỗ trợ bảo vệ cụm ổ bi phía sau. Đây là đặc tính quan trọng đối với thiết bị làm việc thường xuyên với môi chất nhiệt độ cao.
Cửa hút của RY65-40-200 được bố trí theo phương dọc trục, giúp dầu đi trực tiếp vào tâm bánh công tác.
Cửa xả được bố trí theo phương thẳng đứng ở phía trên thân bơm. Cách bố trí này tạo hướng dòng chảy rõ ràng từ cửa hút, qua bánh công tác tới cửa đẩy.
Bơm và động cơ được lắp trên cùng bệ và kết nối bằng khớp nối.
Cấu tạo này giúp mô-men từ động cơ truyền trực tiếp tới trục bơm và bánh công tác. Khi hai trục được căn chỉnh đúng tâm, cụm bơm có thể vận hành ổn định hơn và hạn chế rung động bất thường.
RY65-40-200 có kết cấu cho phép tiếp cận các bộ phận chính như bánh công tác, trục, ổ bi, packing và phớt dầu theo trình tự tháo lắp rõ ràng.
Điều này giúp công tác kiểm tra, vệ sinh và thay thế phụ tùng thuận tiện hơn trong quá trình bảo dưỡng định kỳ.
Dòng RY được ứng dụng trong các ngành dầu khí, hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, thực phẩm, chế biến gỗ và sản xuất vật liệu làm đường.
Khả năng vận chuyển dầu nóng liên tục giúp RY65-40-200 phù hợp với nhiều dây chuyền cần sử dụng dầu truyền nhiệt làm môi chất trung gian.
Tổng hợp những đặc tính quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 có thể tập trung vào các yếu tố chính gồm khả năng làm việc với môi chất tới 350°C, kết cấu chịu áp 16 bar, tản nhiệt tự nhiên, hai ổ bi đỡ rotor, hệ thống packing kết hợp phớt dầu chịu nhiệt và thiết kế cửa hút – cửa xả phù hợp với nguyên lý bơm ly tâm.
Những đặc tính này tạo nên cấu hình phù hợp cho các hệ thống tuần hoàn dầu nóng cần kết cấu đơn giản, khả năng chịu nhiệt cao và thuận tiện trong vận hành, bảo dưỡng.

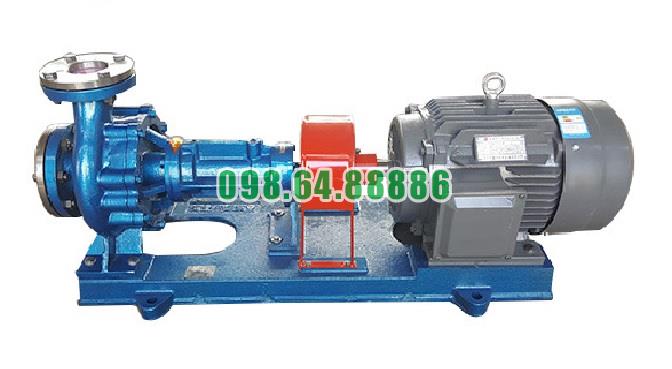

Máy bơm tuần hoàn dầu nóng RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
