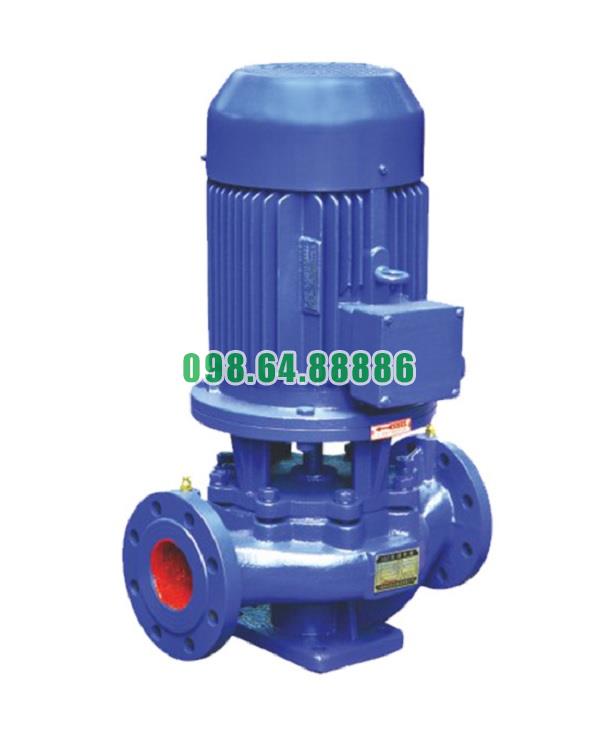

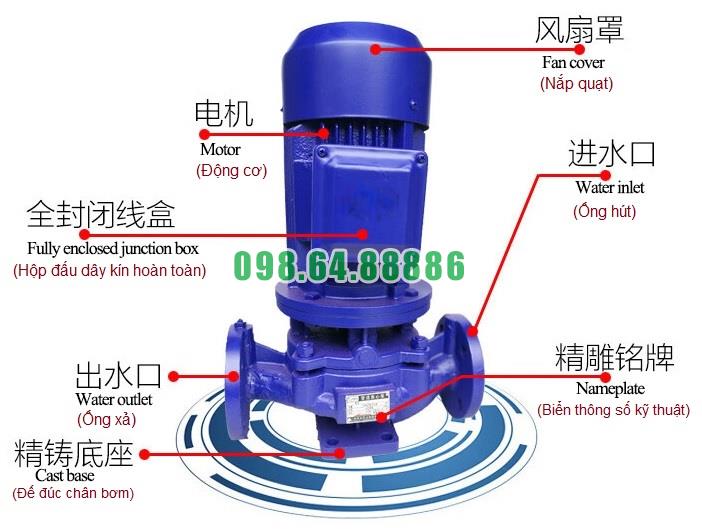

Bơm tăng áp inline ISG65-315C và IRG65-315C là dòng bơm ly tâm trục đứng được thiết kế theo dạng đồng trục motor – trục bơm, với kết cấu kiểu lắp đường ống trực tiếp (inline). Cấu tạo chi tiết bao gồm các bộ phận chính như sau:
Vật liệu: Gang HT200, inox hoặc thép đúc (tùy ứng dụng).
Chức năng: Là phần vỏ ngoài chứa toàn bộ buồng bơm và cánh bơm, chịu áp lực chính trong quá trình bơm hoạt động.
Thiết kế: Có 2 đầu kết nối đồng tâm trục theo phương thẳng đứng để dễ dàng lắp đặt trên đường ống (DN65).
Vật liệu: Gang, inox hoặc đồng (tùy môi trường làm việc).
Kiểu dáng: Cánh kín hoặc bán kín, tối ưu hóa hiệu suất thủy lực.
Chức năng: Tạo ra lực ly tâm để hút chất lỏng vào tâm cánh và đẩy ra ngoài theo hướng tiếp tuyến, từ đó tạo áp lực dòng chảy.
Vật liệu: Thép không gỉ hoặc thép mạ cứng.
Chức năng: Truyền động từ động cơ tới cánh bơm. Được gia công chính xác để đảm bảo đồng tâm tuyệt đối, giảm rung, giảm mài mòn.
Vật liệu: Silicon carbide, graphite hoặc tungsten carbide.
Chức năng: Ngăn nước rò rỉ từ buồng bơm ra ngoài trục quay.
Vị trí: Lắp tại điểm giao giữa trục bơm và thân bơm, hoạt động liên tục với độ kín cao, đặc biệt quan trọng trong môi trường nước nóng (IRG65-315C).
Công suất: Tùy theo yêu cầu lưu lượng và cột áp (thường 15kW – 30kW với model 315C).
Cấp bảo vệ: IP55, cách nhiệt cấp F hoặc H.
Chức năng: Cung cấp lực quay cho trục bơm, truyền động trực tiếp, vận hành êm và bền.
Là vùng chứa cánh bơm và chất lỏng, nơi áp suất được tạo ra.
Thiết kế dạng xoắn ốc để chuyển hóa động năng thành áp năng một cách tối ưu.
Vị trí: Nằm giữa trục và thân bơm, đảm bảo trục quay ổn định, giảm rung và mài mòn.
Chức năng: Giữ trục không bị lệch tâm trong quá trình quay tốc độ cao.
Vật liệu: Thép hoặc gang đúc.
Chức năng: Là bệ đỡ chắc chắn cho toàn bộ cụm bơm, đảm bảo cân bằng và vững chắc khi lắp đặt.
Đường kính chuẩn DN65, thiết kế chuẩn ISO hoặc DIN.
Giúp kết nối trực tiếp với hệ thống ống dẫn, không cần khớp nối trung gian.
Dễ tháo lắp, hỗ trợ kỹ thuật viên trong quá trình bảo trì, thay thế phớt hoặc kiểm tra cánh bơm mà không cần tháo toàn bộ hệ thống.
Bơm ly tâm tăng áp trục đứng ISG65-315C, IRG65-315C thường được sử dụng trong hệ thống cấp nước áp lực cao. Do đó, một trong những yêu cầu kỹ thuật then chốt là phải đảm bảo tuyệt đối không rò rỉ chất lỏng, dù vận hành trong điều kiện nhiệt độ và áp suất cao.
Thiết kế chống rò rỉ không chỉ giúp bảo vệ động cơ và các thiết bị xung quanh, mà còn đảm bảo độ bền cho hệ thống, tránh thất thoát lưu chất, gây nguy hiểm hoặc thiệt hại kinh tế.
Đây là thành phần làm kín trục quay – nơi dễ phát sinh rò rỉ nhất do có chuyển động xoay liên tục.
Cấu tạo gồm hai bề mặt ma sát: mặt quay gắn với trục, mặt tĩnh gắn trong thân bơm.
Vật liệu cao cấp như: ceramic–carbon, silicon carbide–tungsten carbide… giúp chịu mài mòn, chịu nhiệt độ cao và làm việc ổn định trong áp lực lớn.
Thiết kế kiểu đơn hoặc cartridge (dạng tổ hợp có sẵn) giúp tháo lắp nhanh, độ kín khít cao và giảm rủi ro lắp sai.
Tất cả các mặt tiếp xúc cố định như:
Nối giữa thân bơm và nắp bơm
Mặt bích đầu hút và đầu đẩy
Buồng phớt và giá đỡ trục
...đều được bịt kín bằng gioăng cao su tổng hợp hoặc PTFE. Chúng có độ đàn hồi cao, chịu áp và chịu hóa chất nhẹ, đảm bảo chống rò rỉ chất lỏng ra ngoài hoặc khí lọt vào bên trong.
Trục bơm được lắp qua ống bao trục có chức năng dẫn động cánh bơm nhưng vẫn cách ly với buồng chất lỏng nhờ hệ thống phớt và gioăng. Cấu trúc này giúp chất lỏng không thấm vào vòng bi và động cơ, bảo vệ toàn bộ cụm cơ khí phía sau.
Thiết kế động cơ liền trục với cánh bơm giúp đồng tâm tuyệt đối, tránh tình trạng lệch trục – nguyên nhân phổ biến gây hở phớt. Thêm vào đó, ổ bi chính xác cao và giá đỡ vững chắc giúp trục quay ổn định, hạn chế ma sát bất thường làm mòn bề mặt làm kín.
Trên thân bơm có bố trí van xả khí đầu cao, hỗ trợ loại bỏ khí dư trong buồng bơm. Khí không thoát hết sẽ tạo ra xung lực và áp suất bất thường lên phớt, dễ làm rò rỉ – do đó van này rất quan trọng trong thiết kế kín khí.
Bơm thường được lắp khớp nối mềm ở đầu hút và đẩy để giảm rung chấn từ đường ống, tránh truyền lực xô đẩy lên thân bơm, đặc biệt tại các mặt bích có gioăng kín.
Phớt cơ khí và gioăng làm kín trong bơm ISG/IRG65-315C có thể chịu được áp suất lên đến 1.6 MPa (16 bar) mà không rò rỉ.
Với tùy chọn phớt vật liệu chịu nhiệt, bơm có thể vận hành trong nước nóng tới 120°C, vẫn giữ kín hoàn toàn nếu mồi bơm và làm mát đúng cách.
Thiết kế chống rò rỉ của bơm tăng áp inline ISG65-315C, IRG65-315C là sự kết hợp giữa cơ khí chính xác (phớt, trục, ổ bi) và vật liệu đàn hồi làm kín (gioăng, O-ring) cùng kết cấu đồng trục ổn định. Nhờ đó, bơm đảm bảo vận hành an toàn – kín khít – bền bỉ trong cả môi trường áp suất cao, nhiệt độ lớn hoặc hệ thống làm việc liên tục
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315c-day-cao-85m-cong-suat-15kw.html
Máy bơm tăng áp inline, bơm đồng trục đứng, bơm tăng áp ISG65-315C, IRG65-315C 15kw, 20.6m3, 85m
25.488.000 VND
