Phớt cơ khí (mechanical seal) là bộ phận then chốt trong cấu tạo của bơm lùa trục đứng ISG32-160A và IRG32-160A. Nó giúp ngăn rò rỉ chất lỏng tại vị trí tiếp xúc giữa trục quay và buồng bơm, đặc biệt quan trọng khi bơm vận hành liên tục ở áp lực cao (25 mét cột áp).
Đảm bảo kín khít trục bơm, không để nước rò rỉ ra ngoài trong quá trình hoạt động.
Giữ áp suất làm việc ổn định, tránh mất nước hoặc tụt áp trong hệ thống.
Bảo vệ trục bơm, vòng bi và các linh kiện lân cận khỏi tác động của nước hoặc chất lỏng có tính ăn mòn nhẹ.
Phớt cơ khí trong ISG32-160A và IRG32-160A thường là loại đơn, gồm các bộ phận chính như sau:
Gắn cố định trong thân bơm.
Làm từ gốm Ceramic hoặc Silicon Carbide, chịu mài mòn tốt.
Bề mặt được gia công siêu phẳng, tạo điểm tiếp xúc với mặt quay.
Gắn trên trục bơm, quay theo trục.
Làm từ graphite (than chì), carbon hoặc cũng có thể là carbide.
Mặt phẳng tiếp xúc áp sát vào mặt tĩnh để ngăn rò rỉ chất lỏng.
Có nhiệm vụ duy trì áp lực ép giữa hai mặt phớt, bù trừ độ mòn theo thời gian.
Làm từ thép không gỉ (Inox 304/316), chịu được nước và nhiệt.
Làm kín giữa mặt phớt và vỏ bơm hoặc trục.
Chất liệu là cao su NBR, EPDM hoặc Viton tùy theo nhiệt độ và loại chất lỏng.
NBR: dùng cho nước sạch, nước lạnh.
EPDM hoặc Viton: dùng cho nước nóng trong IRG32-160A.
Là bộ phận bao bọc và giữ cố định phớt.
Giúp định vị chính xác vị trí của các chi tiết bên trong, đảm bảo lực ép đồng đều.
Dùng phớt cơ khí chịu nước sạch, áp lực trung bình.
Cấu trúc đơn giản, dễ thay thế.
Tuổi thọ cao nếu môi trường nước không chứa cặn hoặc hóa chất.
Dùng phớt cơ khí chịu nhiệt (thường >100°C).
Vật liệu phớt là Silicon Carbide – Graphite, kết hợp với O-ring Viton hoặc EPDM.
Chịu được giãn nở nhiệt và áp suất cao trong môi trường tuần hoàn nước nóng.
Đảm bảo trục quay đồng tâm, tránh rung làm mòn lệch bề mặt tiếp xúc.
Không để bơm chạy khô, vì hai mặt phớt cần được bôi trơn bằng chất lỏng (nước).
Vệ sinh sạch sẽ khu vực lắp phớt, tránh cặn bẩn làm xước mặt phớt.
Chọn đúng vật liệu phớt phù hợp với môi trường làm việc: nước sạch, nước nóng, nước có tính ăn mòn nhẹ…
Phớt cơ khí của bơm ISG32-160A và IRG32-160A là một trong những bộ phận quan trọng giúp duy trì áp lực cao (25m) mà vẫn đảm bảo không rò rỉ, vận hành êm và tuổi thọ lâu dài. Việc hiểu rõ cấu tạo và lựa chọn vật liệu phù hợp với môi trường sẽ giúp tối ưu hiệu suất bơm, đồng thời giảm thiểu chi phí sửa chữa và thời gian dừng máy trong quá trình sử dụng.
Bơm lùa trục đứng model ISG32-160A và IRG32-160A là bơm ly tâm đơn tầng cánh, thiết kế trục đứng liền khối với động cơ, được sử dụng phổ biến trong các hệ thống cấp nước, tuần hoàn nước nóng, điều hòa không khí và hệ thống công nghiệp nhẹ. Với khả năng đẩy cao 25m, hai model này phù hợp để phục vụ các ứng dụng đòi hỏi áp lực trung bình nhưng ổn định.
Khi động cơ quay với tốc độ cao (thường 2900 vòng/phút), trục bơm sẽ truyền động trực tiếp đến cánh bơm. Chất lỏng đi vào tâm cánh bơm và chịu tác dụng của lực ly tâm, bị đẩy ra mép ngoài với vận tốc lớn. Khi dòng chất lỏng được dẫn vào buồng xoắn (volute), năng lượng vận tốc sẽ được chuyển thành áp suất, tạo nên cột áp đẩy cao đạt 25m.
Cấu trúc trục đứng giúp dòng nước di chuyển theo phương thẳng đứng, hạn chế tổn thất cột áp do trọng lực. Điều này giúp bơm ISG32-160A và IRG32-160A giữ áp lực ổn định tại đầu xả, đặc biệt là trong các công trình có hệ thống đường ống dọc tầng hoặc bể chứa mái cao.
Mỗi bơm đều có điểm hiệu suất cao nhất (BEP – Best Efficiency Point). Để đạt hiệu suất tối đa khi đẩy cao 25m, cần:
Tính toán lưu lượng – cột áp yêu cầu để lựa chọn đúng model.
Hạn chế làm việc quá xa điểm BEP vì dễ gây rung động, quá tải động cơ và giảm tuổi thọ phớt, vòng bi.
Đường ống đầu ra nên tránh gấp khúc, hạn chế co – nối nhiều lần để giảm tổn thất cột áp.
Sử dụng ống có đường kính phù hợp, tránh quá nhỏ gây tăng ma sát và quá lớn gây giảm tốc độ dòng chảy.
Trước khi khởi động, buồng bơm và hệ thống phải được mồi nước và xả hết khí. Bọt khí có thể làm giảm áp lực, tạo hiện tượng khí thực, ảnh hưởng đến khả năng đẩy cao.
Để đảm bảo vận hành hiệu quả ở cột áp cao, các model ISG32-160A và IRG32-160A thường dùng:
Cánh bơm bằng gang hoặc inox 304: Gia công chính xác, chịu được áp lực lớn.
Trục inox cứng: Giảm biến dạng trong điều kiện làm việc áp lực cao.
Bơm sử dụng phớt cơ khí chất lượng cao để:
Giữ kín hoàn toàn trục quay, ngăn nước rò rỉ ra ngoài.
Hạn chế ma sát và tránh thất thoát áp lực khi bơm làm việc lâu dài với cột áp 25m.
Cấp nước lên bồn mái từ tầng hầm trong nhà cao tầng 5–7 tầng.
Tuần hoàn nước nóng – lạnh trong hệ HVAC có khoảng cách xa.
Tưới tiêu theo bậc thang hoặc địa hình dốc trong nông nghiệp công nghệ cao.
Bơm nước vào bể áp lực kín, hệ thống xử lý nước thải hoặc làm mát dây chuyền.
Biến tần điều khiển giúp điều chỉnh tốc độ bơm tùy theo áp lực thực tế, tránh bơm làm việc quá công suất.
Tủ điện có rơle áp suất giúp kiểm soát tốt điểm khởi – ngắt của bơm, duy trì áp lực ổn định cho hệ thống tiêu thụ.
Để vận hành hiệu quả bơm ISG32-160A và IRG32-160A ở chiều đẩy cao 25m, người dùng cần:
Đảm bảo buồng bơm luôn đầy nước và không có khí.
Lắp đặt đường ống tối ưu về tổn thất áp lực.
Vận hành bơm trong dải lưu lượng – áp lực thiết kế.
Kết hợp điều khiển thông minh và kiểm tra định kỳ.
Với thiết kế ly tâm trục đứng, tốc độ quay cao, kết cấu vững chắc và khả năng đẩy áp hiệu quả, hai model bơm này là giải pháp lý tưởng cho các hệ thống yêu cầu đẩy cao tầm trung nhưng vẫn cần vận hành ổn định, tiết kiệm điện và dễ bảo trì.

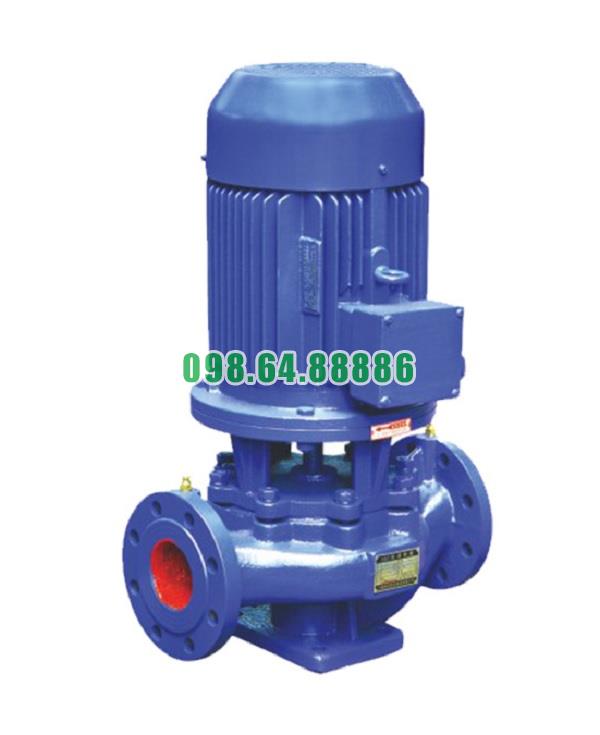

Bơm lùa trục đứng model ISG32-160A, bơm IRG32-160A đẩy cao 25m
4.492.800 VND
