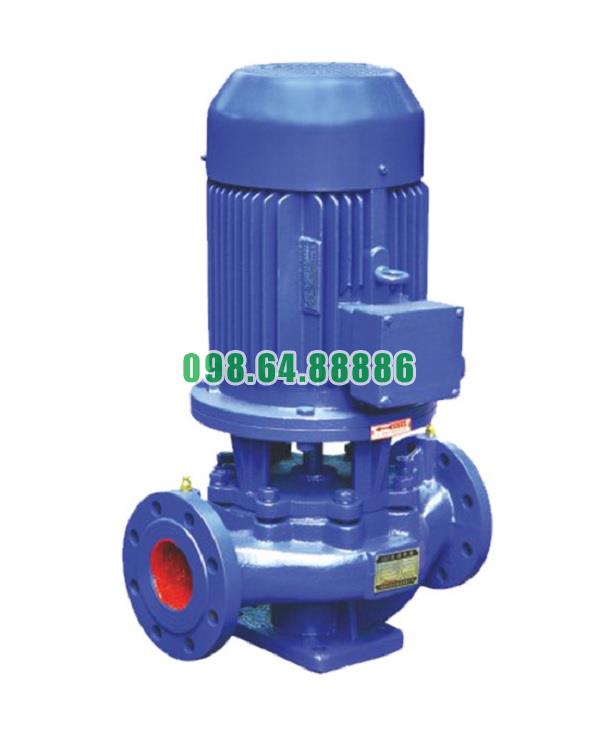

Bơm đường ống trục đứng model ISG80-160, IRG80-160 được phát triển theo triết lý inline compact nhằm giải quyết các ràng buộc diện tích trong phòng bơm, hầm kỹ thuật và tủ kỹ thuật đứng của tòa nhà. Dưới đây là phân tích chuyên sâu về những yếu tố thiết kế giúp tối ưu cho không gian hẹp.

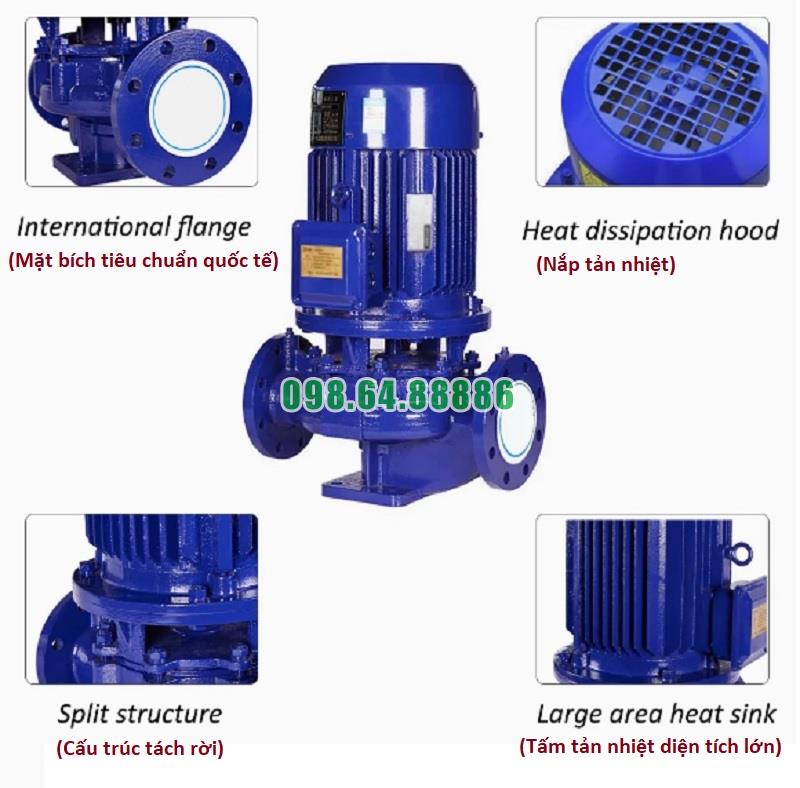

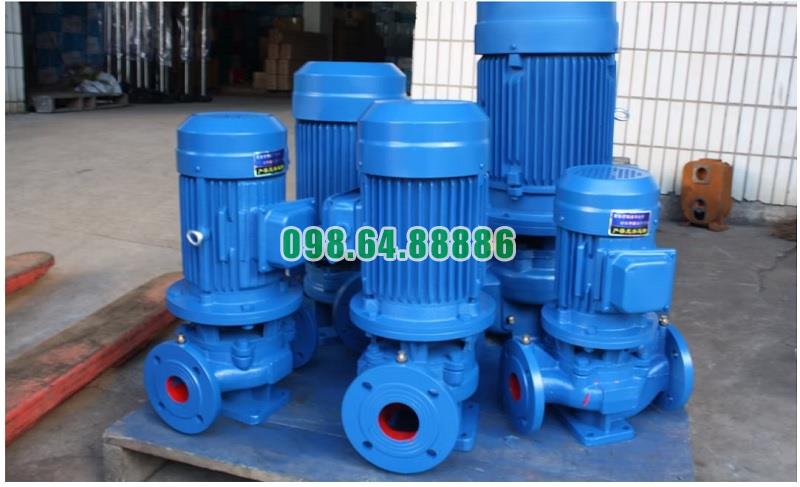

Thiết kế inline đặt cửa hút và cửa xả trên cùng một trục tâm, cùng đường kính danh nghĩa DN80, cho phép lắp trực tiếp trên tuyến ống mà không cần mở rộng nền bệ. Trục đứng giúp giảm diện tích chiếm chỗ theo phương ngang, phù hợp với phòng bơm hẹp hoặc hành lang kỹ thuật có bề rộng hạn chế.
Động cơ được đặt trên đỉnh thân bơm, truyền mô-men qua trục thẳng đứng, tạo ra “dấu chân” (footprint) nhỏ. Bố cục này giúp:
Dễ bố trí cạnh tường, cột hoặc trong tủ kỹ thuật đứng.
Hạn chế giao cắt với các tuyến ống, máng cáp, ống gió ở cao độ thấp.
Cho phép xếp bơm theo dãy với khoảng cách tim–tim nhỏ.
Cụm quay được cân bằng động, kết cấu trục–ổ đỡ đồng tâm cao giúp giảm rung, cho phép đặt bơm gần tường hơn mà không truyền chấn đáng kể. Nền bệ yêu cầu mỏng và gọn hơn so với bơm trục ngang cùng công suất.
Cửa hút/xả thẳng hàng làm giảm số lượng cút và đoạn chuyển so với layout trục ngang, nhờ đó:
Giảm chiều dài tuyến ống, tiết kiệm không gian.
Giảm tổn thất cục bộ, giữ hiệu suất bơm tốt trong không gian lắp đặt ngắn.
Cấu trúc cho phép tháo cụm quay theo phương thẳng đứng mà không phải rút ống. Trong không gian hẹp, chỉ cần khoảng trống phía trên để nâng cụm cánh–trục–phớt, rút ngắn thời gian dừng máy và hạn chế phải dời các thiết bị xung quanh.
Động cơ làm mát kiểu quạt hướng trục thổi theo chiều thẳng đứng giúp luồng gió thoát lên trên, tránh thổi ngang vào tường hay thiết bị lân cận. Đây là lợi thế trong ngăn kín hoặc khu vực có khoảng cách bên hông hẹp.
Do không vươn ngang, vùng thao tác và lối đi bảo trì được giải phóng. Người vận hành có thể đứng trước mặt bích để thao tác xả khí, kiểm tra rò rỉ, thay phớt mà không cần vòng ra phía sau, phù hợp hành lang hẹp.
Với footprint nhỏ, hệ 2–3 bơm song song ISG80-160, IRG80-160 có thể bố trí trên một bệ chung trong buồng máy nhỏ, vẫn bảo đảm đủ khoảng hở vận hành và thay thế từng bơm độc lập.
Thiết kế inline trục đứng dễ kết hợp khớp nối mềm, chân đế cao su và đệm chống rung ngay dưới bệ nhỏ. Điều này phù hợp phòng bơm có tường phản âm gần, giúp hạ mức ồn cảm nhận trong không gian kín.
Khoảng hở phía trên: dự trù chiều cao nâng cụm quay, thường ≥ 1–1,5 lần chiều cao bơm.
Khoảng hở xung quanh: mỗi bên nên có 150–300 mm cho thao tác bắt bulông, kiểm tra phớt.
Tuyến ống thẳng: giữ đoạn thẳng tối thiểu trước/sau bơm theo hướng dẫn nhà sản xuất để ổn định dòng vào.
Nền bệ: phẳng, cứng, có bu lông nở; ưu tiên đệm chống rung khi đặt sát tường.
Thông gió: bố trí dòng khí thẳng đứng thoát tự do phía trên nắp quạt động cơ.
Chiều rộng chiếm chỗ: ISG/IRG trục đứng nhỏ hơn đáng kể.
Đường ống: inline ít cút hơn, dễ thẳng hàng trong tủ/giếng kỹ thuật.
Bảo trì: tháo từ trên xuống, không phải tháo rút ống.
Yêu cầu chiều cao: cần khoảng trống trên đầu để nâng cụm quay.
Thiết kế tối ưu cho không gian hẹp của bơm đường ống trục đứng model ISG80-160, IRG80-160 thể hiện ở kiến trúc inline, footprint nhỏ, kết nối mặt bích thẳng hàng, tháo lắp theo phương thẳng đứng, và khả năng giảm rung–ồn hiệu quả trong phòng máy kín. Nhờ những yếu tố này, ISG80-160, IRG80-160 trở thành lựa chọn tối ưu cho phòng bơm diện tích hạn chế, tủ kỹ thuật đứng, giếng kỹ thuật tòa nhà và các tuyến ống cần đi thẳng, giúp tiết kiệm không gian, rút ngắn thời gian lắp đặt và nâng cao hiệu suất khai thác
Nguyên lý hoạt động của bơm đường ống trục đứng model ISG80-160, IRG80-160 dựa hoàn toàn trên cơ chế bơm ly tâm. Khi động cơ khởi động, trục bơm quay với tốc độ cao và truyền động trực tiếp đến cánh bơm. Cánh bơm được thiết kế cong và hướng về phía sau, khi quay sẽ tạo ra lực ly tâm tác động lên chất lỏng có mặt trong buồng bơm.
Khi cánh bơm quay, tại tâm cánh bơm (vùng lắp trục) sẽ xuất hiện vùng có áp suất thấp hơn áp suất của bể chứa chất lỏng. Nhờ sự chênh lệch áp suất này, chất lỏng tự động chảy từ bể chứa qua đường ống hút và đi vào buồng bơm. Đây là nguyên lý hút đặc trưng của mọi bơm ly tâm.
Sau khi được hút vào, chất lỏng chịu tác động của lực ly tâm và bị đẩy mạnh từ tâm cánh bơm ra mép ngoài. Khi di chuyển ra ngoài, vận tốc của dòng chảy tăng lên đáng kể, đồng thời áp suất thủy lực cũng tăng. Chất lỏng sau đó được dẫn theo thân bơm và thoát ra qua cửa xả theo phương thẳng đứng.
Nguyên lý bơm ly tâm thể hiện rõ trong sự chuyển đổi năng lượng:
Năng lượng cơ học từ động cơ → truyền vào trục và cánh bơm.
Cánh bơm quay → tạo năng lượng động học cho dòng chảy.
Nhờ cấu trúc vỏ bơm và ống dẫn, năng lượng động học được chuyển hóa thành áp suất, giúp chất lỏng chảy liên tục và ổn định.
Do bơm ISG80-160, IRG80-160 có kết cấu trục đứng và hướng hút – đẩy đồng tâm, dòng chảy qua bơm ít bị đổi hướng đột ngột. Điều này giúp giảm tổn thất năng lượng, giữ áp suất ổn định và đặc biệt phù hợp cho các hệ thống cấp nước tuần hoàn hoặc tăng áp trong các công trình cao tầng.
Nguyên lý bơm ly tâm của bơm đường ống trục đứng model ISG80-160, IRG80-160 chính là quá trình tạo lực ly tâm nhờ cánh bơm quay, từ đó hút chất lỏng vào buồng bơm, tăng vận tốc và áp suất rồi đẩy ra ngoài theo đường ống. Với nguyên lý này, bơm vận hành ổn định, hiệu suất cao và đáp ứng tốt nhu cầu cấp nước công nghiệp lẫn dân dụng
