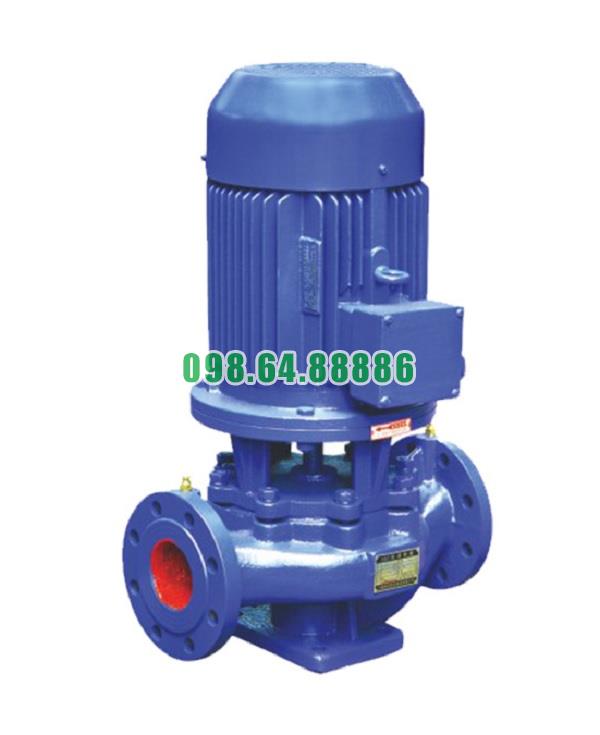

Tính linh hoạt trong lắp đặt của bơm tăng áp inline ISG80-315C, IRG80-315C
Bơm inline ISG80-315C và IRG80-315C nổi bật ở khả năng “fit-in” hầu hết không gian kỹ thuật mà không phải cải tạo nhiều đường ống. Nhờ thiết kế trục đứng, cửa hút và cửa xả đồng trục, hai model này tối ưu diện tích, giảm số phụ kiện ống và rút ngắn thời gian thi công.
Yếu tố thiết kế tạo nên sự linh hoạt
Đồng trục với đường ống
Cửa hút–xả nằm trên cùng một trục cho phép gắn bơm trực tiếp vào tuyến ống hiện hữu. Khi thay hoặc nâng cấp, kỹ sư ít phải đổi cốt cao độ, hạn chế cắt nối.
Dấu chân lắp đặt nhỏ
Cụm bơm đặt thẳng đứng nên chiếm diện tích nền rất ít; phù hợp buồng kỹ thuật hẹp, tủ kỹ thuật trục đứng, giếng kỹ thuật giữa các tầng hoặc mái.
Khả năng “drop-in replacement”
Mặt bích tiêu chuẩn giúp thay thế nhanh cho bơm cũ cùng cỡ ống; không cần xây mới bệ móng lớn, chỉ cần đế thép và pad chống rung gọn nhẹ.
Ghép cụm song song/luân phiên
Dễ bố trí 2–3 bơm chạy luân phiên hoặc chạy bù đỉnh để đáp ứng lưu lượng biến thiên; đường ống góp vẫn gọn do kết cấu inline.
Tương thích điều khiển hiện đại
Làm việc hiệu quả với biến tần (VFD), cảm biến áp và tủ điều khiển PLC/BMS, cho phép setpoint áp lực linh hoạt theo ca tải.
Tùy chọn vật liệu theo ứng dụng
ISG80-315C tối ưu cho nước sạch, nước lạnh; IRG80-315C dùng vật liệu phớt/gioăng chịu nhiệt cho nước nóng tuần hoàn. Nhờ đó, cùng một layout lắp đặt có thể đáp ứng nhiều môi trường chất lỏng.
Lưu ý bố trí cho ISG80-315C
Ưu tiên đặt bơm gần nguồn cấp để rút ngắn đường hút, giảm tổn thất cột áp. Bố trí giá đỡ ống riêng, tránh treo tải đường ống lên thân bơm. Dự trù khoảng trống phía trên để rút cụm thủy lực khi bảo trì. Tích hợp van một chiều và van cô lập hai phía để tháo lắp nhanh.
Lưu ý bố trí cho IRG80-315C
Bổ sung bảo ôn cho ống và thân bơm, dùng khớp nối và gioăng chịu nhiệt. Dự phòng khớp giãn nở nhiệt trên tuyến ống nóng để không truyền ứng suất lên bơm. Lắp cảm biến nhiệt/áp, van xả khí ở điểm cao để loại bỏ hơi, giữ bơm hoạt động êm.
Kịch bản lắp đặt điển hình
Trong phòng bơm tòa nhà, có thể đặt cụm hai bơm ISG chạy luân phiên với bypass và bình tích áp nhỏ để ổn định áp lực; tủ VFD treo tường. Ở khách sạn/bệnh viện, IRG đặt trong phòng nồi hơi, lấy nước nóng từ bình gia nhiệt, hồi về qua vòng tuần hoàn; toàn bộ tuyến được bảo ôn và có van cân bằng lưu lượng trên nhánh xa.
Khuyến nghị kỹ thuật giúp lắp đặt “nhanh – gọn – ổn”
Giữ đồng tâm trục qua khớp nối, cân chỉnh sau siết bích. Chừa khoảng hở bảo trì tối thiểu bằng chiều cao động cơ. Lắp đồng hồ áp tại hút/xả để hiệu chỉnh BEP và chẩn đoán tổn thất. Dùng pad chống rung dưới đế và treo kẹp chống rung cho tuyến ống lân cận. Thiết kế van xả cặn và rọ lọc ở đầu hút để bảo vệ cánh bơm.
Nhờ thiết kế cửa hút–xả đồng trục, hình thái trục đứng gọn và tính tương thích điều khiển cao, ISG80-315C và IRG80-315C cho phép lắp đặt linh hoạt trong nhiều bối cảnh: cải tạo hệ thống hiện hữu, không gian hẹp, cụm bơm đa chế độ và cả môi trường nước nóng. Tuân thủ các lưu ý về đỡ ống, chống rung, bảo ôn và khoảng hở bảo trì sẽ giúp hai model phát huy trọn vẹn lợi thế “lắp đâu cũng gọn – chạy đâu cũng ổn”.
