Bơm dầu công nghiệp chịu nhiệt RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

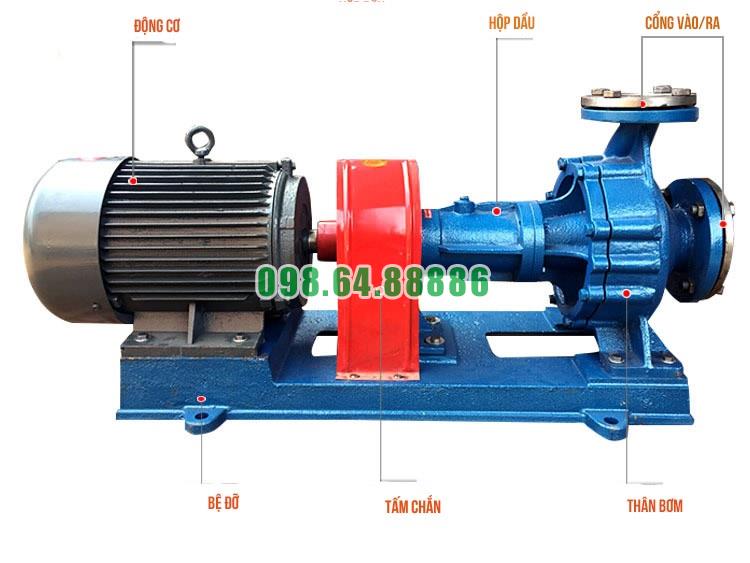

Các bộ phận chính trong Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 gồm nhiều bộ phận chính phối hợp với nhau để thực hiện quá trình hút, tăng áp và tuần hoàn dầu nóng trong hệ thống.

Thân bơm

Thân bơm là bộ phận chịu áp chính, tạo khoang dẫn dòng cho dầu truyền nhiệt. Cửa hút bố trí theo hướng trục, còn cửa xả bố trí theo hướng tâm.

Bánh công tác

Bánh công tác có nhiệm vụ truyền năng lượng cho dầu. Khi quay, bánh công tác tạo lực ly tâm để đưa dầu từ tâm ra phía ngoài và đẩy dầu về cửa xả.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác, giúp bánh công tác quay ổn định trong quá trình vận hành.

Đai ốc bánh công tác

Đai ốc bánh công tác dùng để cố định bánh công tác trên trục, giữ cho cụm rôto ổn định khi bơm làm việc.

Nắp bơm

Nắp bơm liên kết với thân bơm, tạo thành khoang làm việc kín và hỗ trợ định vị các chi tiết bên trong.

Ổ bi và thân ổ trục

Cụm ổ trục gồm hai bộ vòng bi đặt trong thân ổ trục. Bộ phận này có nhiệm vụ đỡ, định vị trục và giúp rôto quay ổn định.

Ống dẫn dầu

Ống dẫn dầu hỗ trợ dẫn dầu bôi trơn đến các vị trí cần thiết trong cụm ổ trục.

Nắp chặn ổ trục

Nắp chặn ổ trục giúp cố định các chi tiết bên trong thân ổ trục và bảo vệ cụm vòng bi.

Giá đỡ

Giá đỡ có nhiệm vụ nâng đỡ và giữ ổn định cụm bơm trong quá trình vận hành.

Phớt dầu

Phớt dầu giúp hạn chế rò rỉ dầu bôi trơn và ngăn bụi bẩn xâm nhập vào khu vực ổ trục.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí quanh trục bơm nhằm hạn chế dầu truyền nhiệt rò rỉ ra ngoài khi bơm hoạt động.

Các bộ phận chính trong Bơm dầu truyền nhiệt RY125-80-160 gồm thân bơm, bánh công tác, trục bơm, đai ốc bánh công tác, nắp bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín. Mỗi bộ phận đảm nhận một chức năng riêng để giúp bơm vận hành ổn định trong hệ thống dầu truyền nhiệt.

Bơm dầu truyền nhiệt RY125-80-160 có khả năng thích ứng nhiều hệ thống

Bơm dầu truyền nhiệt RY125-80-160 có khả năng thích ứng với nhiều hệ thống gia nhiệt công nghiệp nhờ đặc tính lưu lượng lớn, cột áp phù hợp và khả năng làm việc với dầu truyền nhiệt nhiệt độ cao. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm phù hợp với nhiều cấu hình đường ống và nhu cầu tuần hoàn khác nhau.

Phù hợp với nhiều hệ thống gia nhiệt

RY125-80-160 có thể sử dụng trong hệ thống lò dầu tải nhiệt, thiết bị trao đổi nhiệt, bồn gia nhiệt, dây chuyền sấy và các cụm công nghệ cần cấp nhiệt liên tục.

Khả năng tuần hoàn dầu nóng ổn định giúp bơm dễ tích hợp vào nhiều hệ thống sử dụng dầu tải nhiệt làm môi chất truyền nhiệt.

Thích ứng với nhiều ngành công nghiệp

Bơm có thể được ứng dụng trong các ngành như hóa chất, cao su, nhựa, dệt nhuộm, chế biến thực phẩm, chế biến gỗ và sản xuất vật liệu làm đường.

Điểm chung của các hệ thống này là đều cần dầu nóng tuần hoàn để duy trì nhiệt độ cho thiết bị hoặc dây chuyền sản xuất.

Phù hợp với hệ thống nhiều điểm sử dụng nhiệt

Với lưu lượng 160 m³/h, RY125-80-160 phù hợp với các hệ thống có nhiều nhánh hoặc nhiều thiết bị sử dụng nhiệt cùng lúc.

Khi hệ thống được thiết kế đúng, bơm có thể duy trì dòng dầu ổn định đến nhiều vị trí, giúp quá trình cấp nhiệt diễn ra liên tục.

Thích ứng với hệ thống có tổn thất áp suất khác nhau

Cột áp 50 m giúp bơm khắc phục tổn thất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.

Nhờ đó, RY125-80-160 có thể phù hợp với nhiều hệ thống có chiều dài đường ống và mức trở lực khác nhau, miễn là điểm làm việc thực tế nằm trong phạm vi phù hợp của bơm.

Phù hợp với môi trường nhiệt độ cao

Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy có thể sử dụng trong nhiều hệ thống dầu nóng công nghiệp.

Thiết kế tản nhiệt tự nhiên cũng giúp bơm giảm phụ thuộc vào hệ thống nước làm mát, thuận tiện hơn khi bố trí tại các nhà máy có điều kiện lắp đặt khác nhau.

Thuận lợi khi tích hợp vào hệ thống hiện có

Kết cấu bơm ly tâm, cửa hút hướng trục, cửa xả hướng tâm và truyền động qua khớp nối mềm giúp RY125-80-160 thuận tiện khi kết nối với hệ thống đường ống và động cơ.

Điều này giúp model có tính linh hoạt cao khi sử dụng cho cả hệ thống mới và các dây chuyền cần thay thế hoặc nâng cấp bơm tuần hoàn dầu nóng.

Bơm dầu truyền nhiệt RY125-80-160 có khả năng thích ứng nhiều hệ thống nhờ lưu lượng 160 m³/h, cột áp 50 m, khả năng làm việc với dầu nóng và kết cấu phù hợp với nhiều dạng hệ thống gia nhiệt công nghiệp.

Model này có thể ứng dụng trong lò dầu tải nhiệt, thiết bị trao đổi nhiệt, dây chuyền sấy, sản xuất nhựa, cao su, hóa chất và nhiều hệ thống cần tuần hoàn dầu nóng liên tục.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

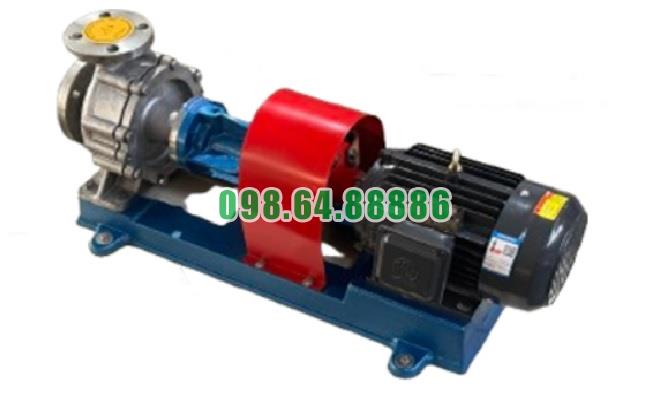

Hình ảnh thực tế bơm dầu truyền nhiệt RY
