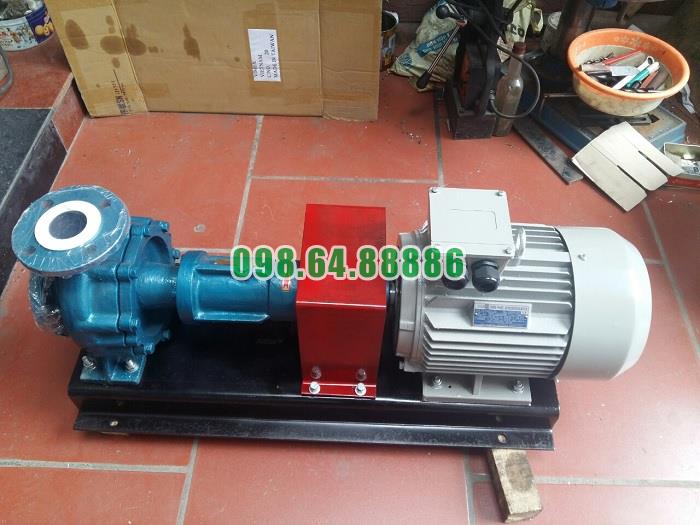

Bơm dầu gia nhiệt RY80-50-250 công suất 22 kW, 72 m, lưu lượng 60 m3/h

Quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250

Quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 diễn ra theo một chu trình liên tục từ cửa hút, qua bánh công tác rồi đến cửa xả. Thiết kế cửa hút theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng giúp dòng dầu được dẫn qua bơm theo một hướng rõ ràng, phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.

Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW.

Dầu tải nhiệt đi vào bơm qua cửa hút hướng trục

Giai đoạn đầu tiên của quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 bắt đầu tại cửa hút.

Cửa hút được bố trí theo hướng trục. Khi bơm vận hành, dầu tải nhiệt từ đường ống hút đi vào thân bơm và tiếp cận khu vực bánh công tác.

Để dòng dầu vào bơm ổn định, van hút phải được mở hoàn toàn và thân bơm cần được mồi đầy môi chất trước khi khởi động.

Mồi đầy dầu để duy trì dòng chảy liên tục

Trước khi vận hành, dầu phải được đưa đầy vào thân bơm. Trong quá trình mồi, có thể quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài.

Nếu trong thân bơm hoặc đường hút còn nhiều không khí, dòng dầu có thể không ổn định, làm giảm khả năng tạo lưu lượng và ảnh hưởng đến quá trình tuần hoàn.

Dầu tiếp cận bánh công tác

Sau khi đi qua cửa hút, dầu tải nhiệt tiến đến bánh công tác.

Bánh công tác được gắn trên trục bơm. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm tới trục, làm bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.

Đây là giai đoạn quan trọng vì bánh công tác là bộ phận trực tiếp truyền năng lượng cho dòng dầu.

Bánh công tác đưa dầu từ vùng trung tâm ra phía ngoài

Khi bánh công tác quay, dầu được dẫn từ khu vực gần tâm bánh công tác ra phía ngoài. Trong quá trình này, môi chất nhận năng lượng từ chuyển động quay của bánh công tác.

Nhờ vậy, dầu có đủ năng lượng để tiếp tục di chuyển qua thân bơm và hướng về cửa xả.

Dòng dầu đi qua thân bơm đến cửa xả

Sau khi nhận năng lượng từ bánh công tác, dầu được đưa vào phần dẫn dòng của thân bơm và tiếp tục di chuyển về phía cửa xả.

Cửa xả của RY80-50-250 được bố trí hướng tâm theo phương thẳng đứng, tạo đường thoát cho dầu sau khi đi qua bánh công tác.

Có thể mô tả ngắn gọn đường dịch chuyển của dầu như sau:

Đường hút → cửa hút hướng trục → bánh công tác → thân bơm → cửa xả hướng tâm → hệ thống đường ống.

Đây là chu trình cơ bản tạo nên khả năng tuần hoàn dầu của RY80-50-250.

Cột áp giúp dầu tiếp tục lưu chuyển trong hệ thống

Tại điểm làm việc 60 m³/h, RY80-50-250 tạo cột áp 72 m.

Sau khi rời cửa xả, dòng dầu cần tiếp tục vượt qua trở lực của đường ống và các thiết bị trong hệ thống. Cột áp do bơm tạo ra cung cấp năng lượng cần thiết để duy trì quá trình lưu chuyển này khi điểm làm việc của hệ thống phù hợp với đặc tính bơm.

Do đó, quá trình dịch chuyển dầu không dừng lại tại cửa xả mà tiếp tục trong toàn bộ vòng tuần hoàn dầu tải nhiệt.

Van xả điều chỉnh dòng dầu sau khi bơm đạt tốc độ

Khi khởi động RY80-50-250, van hút được mở hoàn toàn còn van xả được đóng để giảm tải ban đầu.

Sau khi bơm đạt tốc độ ổn định và áp suất xả hình thành, van xả được mở từ từ để đưa dòng dầu vào hệ thống.

Không dùng van hút để điều chỉnh lưu lượng

Van hút không nên được khép lại để điều chỉnh lưu lượng vì điều này có thể làm điều kiện hút xấu đi.

Việc điều chỉnh dòng dầu nên thực hiện ở phía xả, trong khi đường hút được duy trì thông thoáng để bảo đảm lượng dầu đi vào bơm liên tục.

Dầu nóng phải được đưa qua bơm theo quá trình gia nhiệt từ từ

RY80-50-250 làm việc với dầu tải nhiệt ở nhiệt độ cao nên quá trình dịch chuyển dầu cần đi kèm với việc gia nhiệt đúng kỹ thuật.

Trước khi khởi động với dầu nóng, cần cho dầu tuần hoàn qua thân bơm để nhiệt độ thiết bị tăng dần. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp các bộ phận của bơm thích nghi với nhiệt độ môi chất trước khi bước vào chế độ tuần hoàn ổn định.

Duy trì lưu lượng giúp quá trình dịch chuyển không bị gián đoạn

Dòng dầu qua RY80-50-250 cần được duy trì ở mức phù hợp. Bơm không nên hoạt động ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Nếu hệ thống buộc phải làm việc ở lưu lượng thấp, cần bố trí giải pháp như đường hồi hoặc bypass phía xả để vẫn duy trì lượng dầu tối thiểu đi qua bơm.

Điều này giúp quá trình dịch chuyển dầu trong thân bơm được duy trì liên tục.

Chu trình dầu được lặp lại trong hệ thống

Sau khi rời RY80-50-250, dầu tiếp tục đi qua đường ống và các thiết bị sử dụng nhiệt. Sau đó, môi chất quay trở lại phía hút của bơm để bắt đầu một chu trình mới.

Quá trình này được lặp liên tục:

Hút dầu → truyền năng lượng qua bánh công tác → đẩy dầu ra hệ thống → dầu quay trở lại cửa hút.

Đây chính là nguyên tắc giúp RY80-50-250 thực hiện nhiệm vụ tuần hoàn dầu tải nhiệt.

Quá trình dịch chuyển dòng dầu tải nhiệt trong bơm dầu truyền nhiệt RY80-50-250 diễn ra theo trình tự từ cửa hút hướng trục, qua bánh công tác, đi qua thân bơm rồi thoát ra cửa xả hướng tâm.

Bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho dầu, giúp bơm đạt lưu lượng 60 m³/h và cột áp 72 m tại điểm làm việc đang xét. Khi bơm được mồi đầy dầu, van hút mở hoàn toàn, dầu được gia nhiệt đúng quy trình và lưu lượng được duy trì phù hợp, quá trình dịch chuyển môi chất có thể diễn ra liên tục, phục vụ hiệu quả cho hệ thống tuần hoàn dầu nóng

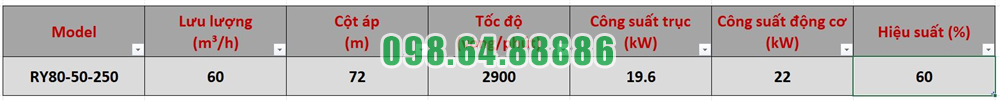

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

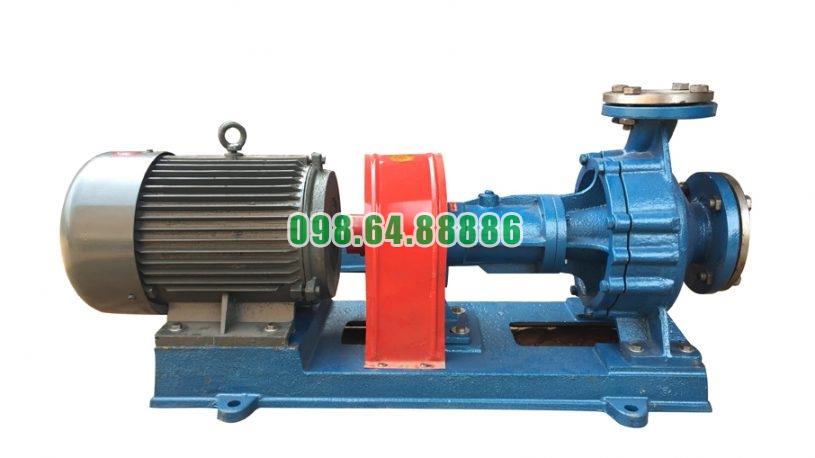

Hình ảnh thực tế bơm dầu truyền nhiệt RY
