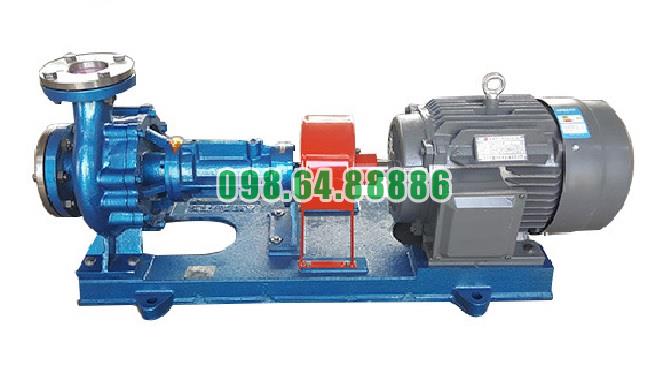

Bơm dầu chịu nhiệt RY100-65-200A công suất 22 kW, cột áp 44 m, lưu lượng 94 m3/h

Bơm dầu truyền nhiệt RY100-65-200A với kết cấu cánh bơm tối ưu dòng dầu

Bơm dầu truyền nhiệt RY100-65-200A sử dụng bánh công tác để truyền năng lượng cho dầu và tạo dòng chảy liên tục trong hệ thống. Tuy nhiên, tài liệu kỹ thuật hiện có không mô tả chi tiết hình dạng, số lượng hay góc nghiêng của từng cánh bơm, vì vậy có thể đánh giá hiệu quả dòng chảy chủ yếu dựa trên nguyên lý làm việc và thông số vận hành của bánh công tác.

Bánh công tác tạo dòng dầu ổn định

Khi bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút, bánh công tác quay và truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào khu vực tâm bánh công tác, sau đó được đẩy dần ra phía ngoài nhờ tác dụng ly tâm.

Quá trình này giúp hình thành dòng dầu liên tục từ cửa hút đến cửa xả.

Kết cấu bánh công tác phù hợp với điểm làm việc

Ở model RY100-65-200A, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện giảm đường kính lần thứ nhất.

Sự thay đổi đường kính bánh công tác giúp tạo ra đặc tính làm việc phù hợp với lưu lượng 94 m3/h và cột áp 44 m của model này.

Cánh bơm truyền năng lượng cho dầu

Các cánh trên bánh công tác có nhiệm vụ dẫn và gia tốc dòng dầu khi bánh công tác quay. Dầu nhận cơ năng từ động cơ thông qua trục bơm, sau đó chuyển động từ tâm bánh công tác ra phía ngoài.

Nhờ đó, dòng dầu tăng vận tốc trước khi đi vào khoang thân bơm và tiếp tục chuyển thành áp năng.

Dòng dầu được dẫn từ cửa hút đến cửa xả

Cửa hút của RY100-65-200A bố trí theo hướng trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Sau khi nhận năng lượng từ cánh bơm, dầu được đưa ra phía ngoài và dẫn tới cửa xả theo hướng tâm.

Cách bố trí dòng chảy này phù hợp với nguyên lý của bơm ly tâm và giúp duy trì quá trình tuần hoàn dầu ổn định.

Hỗ trợ đạt lưu lượng 94 m3/h

Sự phối hợp giữa bánh công tác, tốc độ quay 2.900 vòng/phút và động cơ 22 kW giúp bơm đạt lưu lượng khoảng 94 m3/h tại điểm làm việc tương ứng.

Để duy trì dòng dầu ổn định, bánh công tác cần sạch, không bị tắc và bơm phải làm việc đúng tốc độ thiết kế.

Bơm dầu truyền nhiệt RY100-65-200A với kết cấu cánh bơm hỗ trợ tối ưu dòng dầu thông qua bánh công tác quay tốc độ cao, đưa dầu từ tâm ra phía ngoài và tạo dòng chảy liên tục trong thân bơm.

Model RY100-65-200A sử dụng bánh công tác có đường kính danh nghĩa 200 mm đã được tiện giảm lần thứ nhất, phù hợp với điểm làm việc 94 m3/h, cột áp 44 m và tốc độ 2.900 vòng/phút.

Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc ly tâm như thế nào

Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc ly tâm, sử dụng chuyển động quay của bánh công tác để tạo dòng chảy và áp lực cho dầu tải nhiệt. Khi động cơ hoạt động, năng lượng cơ học được truyền qua trục bơm đến bánh công tác.

Dầu đi vào tâm bánh công tác

Dầu truyền nhiệt được hút vào cửa hút và đi đến vùng tâm của bánh công tác. Đây là khu vực có áp suất thấp hơn so với phía ngoài bánh công tác, tạo điều kiện để dầu liên tục đi vào bơm.

Bánh công tác tạo lực ly tâm

Khi bánh công tác quay ở tốc độ 2900 vòng/phút, dầu được các cánh bơm dẫn hướng và đẩy từ tâm ra phía ngoài nhờ lực ly tâm. Trong quá trình này, dầu nhận thêm động năng và có vận tốc lớn hơn.

Động năng được chuyển thành áp năng

Sau khi rời bánh công tác, dầu đi vào buồng bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất, tạo cột áp để đẩy dầu qua hệ thống đường ống và thiết bị trao đổi nhiệt.

Dòng dầu được duy trì liên tục

Quá trình hút dầu vào tâm bánh công tác và đẩy dầu ra cửa xả diễn ra liên tục khi bơm vận hành. Nhờ đó, Bơm dầu truyền nhiệt RY100-65-200A có thể duy trì lưu lượng khoảng 94 m3/h và cột áp 44 m trong hệ thống tuần hoàn dầu tải nhiệt.

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY100-65-200A là chuyển cơ năng từ động cơ thành động năng và áp năng của dầu thông qua bánh công tác ly tâm. Cơ chế này giúp dầu nóng được tuần hoàn ổn định giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

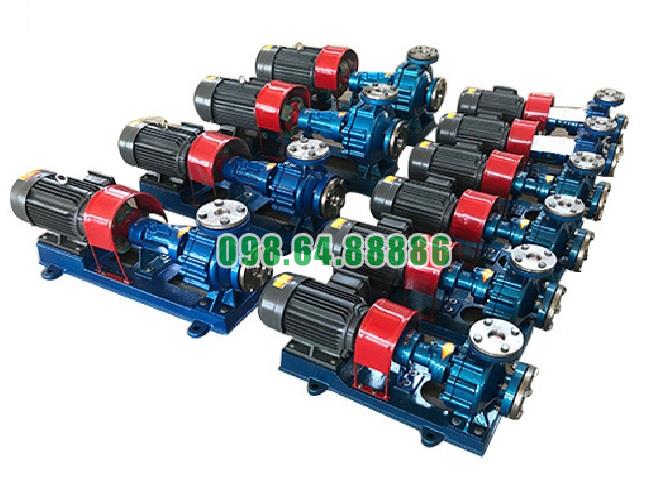

Hình ảnh thực tế bơm dầu truyền nhiệt RY
