Trong bơm đa tầng cánh trục đứng ISG100-200B, IRG100-200B, lực đẩy trục (axial thrust) là lực hướng dọc theo trục sinh ra do chênh lệch áp suất giữa mặt trước và mặt sau của cánh quạt, cộng thêm thành phần xung áp từ dòng chảy qua bộ dẫn hướng. Nếu không được triệt tiêu, lực này sẽ dồn lên ổ chặn, gây tăng nhiệt, mòn vòng bi và rút ngắn tuổi thọ bơm.
Lực đẩy trục chủ yếu bắt nguồn từ áp suất cao ở mép thoát của cánh và áp suất thấp hơn ở mặt sau cánh quạt. Nguyên tắc cân bằng là tạo đường đi cho dòng bù áp, đồng thời “giảm” diện tích hữu hiệu chịu áp và tạo lực phản lực ngược chiều thông qua hình học cánh, lỗ cân bằng và các cơ cấu cân bằng chuyên dụng.
Thiết kế cánh của ISG100-200B, IRG100-200B dùng biên dạng thủy lực có góc đặt vào/ra hợp lý, gờ viền (shroud) kín và phân bố chiều rộng kênh chảy theo bán kính để điều tiết phân bố áp suất. Vành sau cánh có các gân xoáy (back vanes) tạo vùng áp suất thấp điều khiển lưu lượng rò mặt sau, từ đó sinh ra lực thủy lực phản chiều, giúp cân bằng lực đẩy trục theo dải làm việc rộng.
Các cánh quạt mỗi tầng được gia công lỗ cân bằng trên đĩa sau, cho phép một phần nhỏ lưu lượng hồi về vùng áp thấp ở mắt hút. Lưu lượng cân bằng này giảm chênh áp giữa hai mặt cánh, nhờ đó giảm lực dọc trục. Kết hợp với cánh sau, dịng xoáy điều khiển được ma sát đĩa và áp suất bề mặt, duy trì trạng thái cân bằng ổn định khi tải thay đổi.
Sau mỗi tầng, bộ khuếch tán/ống xoắn và dàn cánh dẫn hướng thẳng dòng giảm thành phần vận tốc xoáy và chuyển đổi động năng thành áp năng hiệu quả. Việc giảm dao động áp suất ở cửa thoát của từng tầng giúp hạn chế xung lực dọc trục cộng dồn, bảo toàn sự cân bằng ở cấp cụm chứ không chỉ riêng cấp cánh.
Với tổ hợp cột áp cao, ISG100-200B, IRG100-200B có thể sử dụng đĩa cân bằng (balance disk) hoặc ống cân bằng (balance drum). Dưới chênh áp cuối bơm, đĩa/ống tạo lực phản chiều tự điều chỉnh: khi lực đẩy trục tăng, khe hở vi sai thay đổi làm tăng lực phản; khi lực giảm, khe hở hồi phục để tránh ma sát dư. Cơ chế tự cân bằng này bảo vệ ổ chặn trong trường hợp tải đột biến.
Ở một số cấu hình, các tầng cánh được bố trí sao cho mặt áp cao của tầng sau “đảo chiều” tương đối với tầng trước, tạo hiệu ứng triệt tiêu một phần lực dọc trục thuần. Phương án này giảm phụ thuộc vào ổ chặn mà vẫn giữ hiệu suất thủy lực, đặc biệt hữu ích khi bơm vận hành gần giới hạn cột áp.
Khe hở giữa vòng mòn và vành cánh được khống chế nghiêm ngặt để giới hạn rò rỉ nội bộ: rò quá lớn làm sụt áp và tăng lực không mong muốn, rò quá nhỏ gây ma sát, sinh nhiệt và bó kẹt. Quy chuẩn gia công bề mặt, độ đồng tâm và độ vuông góc trục giúp duy trì khe hở thiết kế, góp phần giữ cân bằng lực đẩy trục dài hạn.
Mặc dù đã cân bằng thủy lực, phần lực dư còn lại vẫn được tiếp nhận bởi ổ chặn lực đẩy sử dụng vòng bi tiếp xúc góc/bi đũa côn chất lượng cao. Vật liệu lồng bi và mỡ bôi trơn chịu nhiệt, cùng đường dẫn nhiệt tốt từ thân đỡ trục, bảo đảm tản nhiệt khi bơm chạy liên tục. Kết cấu đầu trục tăng cứng vững giúp truyền lực đều, hạn chế lệch tâm.
Khi kết hợp biến tần, tốc độ quay được điều tiết mượt ở giai đoạn khởi động và dừng, giảm đột biến áp–lưu, từ đó giảm xung lực dọc trục tác động lên cánh và ổ chặn. Đường đặc tính điều khiển hạn chế vượt tốc giúp cánh làm việc trong vùng hiệu suất cao, nơi phân bố áp suất ổn định và lực đẩy trục nhỏ hơn.
Trong chế tạo, từng cánh/tầng được cân bằng tĩnh–động, kiểm tra rò qua khe hở chuẩn, chạy thử thủy lực để đo rung, nhiệt ổ trục và dòng điện động cơ. Khi vận hành, theo dõi nhiệt độ gối đỡ, độ rung dọc trục, tiếng ồn tần số đặc trưng và thay dầu mỡ đúng kỳ giúp duy trì trạng thái cân bằng. Việc hiệu chỉnh nhỏ ở khe hở vòng mòn sau một chu kỳ đầu cũng cần thiết để “chốt” thông số vận hành.
Thiết kế cánh quạt đa tầng cân bằng lực đẩy trục trong ISG100-200B, IRG100-200B giúp giảm tải lên ổ chặn, hạ nhiệt độ gối đỡ, hạn chế rò nội bộ và dao động áp. Hệ quả là hiệu suất thủy lực bền vững, tiêu thụ điện giảm, thời gian bảo trì giãn cách và độ tin cậy tổng thể của bơm tăng rõ rệt trong các hệ thống cột áp cao.
Thiết kế cánh quạt đa tầng cân bằng lực đẩy trục bơm đa tầng cánh trục đứng ISG100-200B, IRG100-200B là giải pháp tổng hòa giữa hình học cánh, lỗ cân bằng, cánh sau, bộ dẫn hướng và cơ cấu đĩa/ống cân bằng. Sự phối hợp này tạo ra trạng thái lực dọc trục ổn định trên toàn dải vận hành, bảo vệ ổ chặn, duy trì hiệu suất và kéo dài tuổi thọ bơm trong các ứng dụng yêu cầu cột áp lớn và vận hành liên tục
Vỏ bơm đa tầng cánh trục đứng ISG100-200B, IRG100-200B được thiết kế từ vật liệu chịu lực cao như gang cầu, thép đúc hoặc inox 304/316, tùy theo yêu cầu môi trường làm việc. Kết cấu vỏ dày, được gia công chính xác bằng công nghệ đúc và xử lý nhiệt hiện đại, đảm bảo khả năng chịu được áp suất cao và tải trọng liên tục trong quá trình vận hành.
Do bơm có cấu tạo đa tầng cánh, vỏ bơm được phân chia thành nhiều khoang, mỗi khoang chứa một tầng cánh bơm. Áp suất tăng dần qua từng khoang và cộng dồn lên tổng cột áp. Vỏ bơm được gia cố bằng các gờ chịu lực, vòng đỡ và kết cấu mặt bích chịu áp, giúp duy trì độ kín khít và độ bền khi làm việc ở cột áp lớn.
Giữa các khoang áp lực, nhà sản xuất bố trí gioăng cao su kỹ thuật (NBR, EPDM, Viton) hoặc vòng kim loại phủ PTFE để tăng độ kín. Nhờ vậy, áp suất được kiểm soát, không gây thất thoát lưu chất giữa các tầng, đồng thời bảo vệ bề mặt ghép nối của vỏ bơm.
Thiết kế vỏ bơm tối ưu về hình học giúp phân bổ đều áp lực thủy lực lên toàn bộ thành bơm. Nhờ đó, vỏ bơm hạn chế biến dạng, tránh nứt vỡ hoặc rò rỉ trong điều kiện áp suất vượt chuẩn. Lớp sơn epoxy hoặc phủ chống ăn mòn bên trong và bên ngoài vỏ bơm giúp tăng độ bền và kéo dài tuổi thọ.
Đảm bảo an toàn trong vận hành liên tục ở áp suất cao.
Giữ vững độ kín khít và ổn định áp lực trong toàn bộ hệ thống.
Bảo vệ các chi tiết bên trong như cánh bơm, trục bơm, phớt cơ khí khỏi hư hỏng do áp suất vượt ngưỡng.
Kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và thay thế.
Thiết kế vỏ bơm chịu áp lực của bơm đa tầng cánh trục đứng ISG100-200B, IRG100-200B mang lại khả năng làm việc ổn định, an toàn và bền bỉ trong các hệ thống yêu cầu cột áp cao. Nhờ cấu tạo vững chắc, vật liệu bền bỉ và các giải pháp kín khít tối ưu, vỏ bơm giúp toàn bộ thiết bị vận hành hiệu quả, đảm bảo tính liên tục và độ tin cậy của hệ thống.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100200b-cong-suat-15kw.html

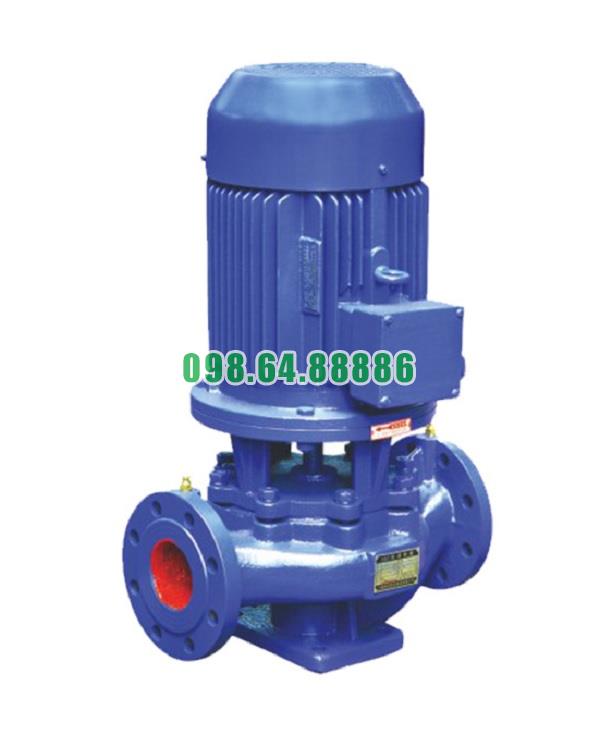

Máy bơm đa tầng cánh trục đứng, bơm cấp nước ISG100-200B, IRG100-200B 15kw, 86.4m3, 37m
