Bơm đa tầng cánh trục đứng ISG40-250B, IRG40-250B được thiết kế theo dạng trục đứng đồng tâm, gồm nhiều tầng cánh xếp dọc trên cùng một trục, giúp tạo cột áp cao phù hợp cho các hệ thống cấp nước, tăng áp và tuần hoàn công nghiệp. Cấu tạo chi tiết bao gồm các bộ phận chính sau:
Đúc từ gang cầu hoặc inox 304/316, có khả năng chịu áp lực lớn, độ bền cao, chống ăn mòn tốt.
Thân bơm được gia công chính xác, bên ngoài phủ lớp sơn epoxy hoặc đánh bóng (với inox) để tăng tuổi thọ.
Gồm các tầng cánh bơm xen kẽ với buồng dẫn hướng, xếp chồng dọc trục.
Thiết kế dạng modul giúp dễ dàng tháo lắp, bảo trì.
Mỗi tầng cánh giúp tăng áp lực chất lỏng, tạo cột áp cao cho hệ thống.
Làm từ gang đặc biệt hoặc inox 304/316, thiết kế dạng kín hoặc nửa kín tùy phiên bản.
Cánh bơm được thiết kế theo mô hình thủy lực tối ưu, giúp dòng chảy ổn định, giảm tổn thất năng lượng.
Gia công từ thép hợp kim chất lượng cao hoặc inox, có độ thẳng và độ đồng tâm cao.
Truyền mô-men xoắn từ động cơ đến toàn bộ hệ thống cánh bơm, đảm bảo sự đồng bộ khi quay.
Vòng bi chất lượng cao, bôi trơn kín, giảm ma sát và hỗ trợ trục bơm quay ổn định.
Vòng bi đỡ được tải trọng hướng trục và tải hướng kính do áp lực chất lỏng tác động.
Làm kín giữa trục và thân bơm, ngăn rò rỉ chất lỏng.
Vật liệu: silicon carbide, graphite hoặc tungsten carbide, chịu áp lực và nhiệt độ cao, chống mài mòn.
Động cơ lắp đồng trục với trục bơm, truyền động trực tiếp, giảm tổn thất cơ học.
Đạt chuẩn IP55 hoặc cao hơn, chống bụi và nước, có cánh quạt gió cưỡng bức giúp tản nhiệt.
Đúc chắc chắn, có lỗ bắt bu-lông để cố định vào nền móng hoặc hệ thống đường ống.
Đỡ toàn bộ tải trọng của cụm bơm và động cơ.
Thiết kế thẳng đứng đồng trục: tiết kiệm diện tích lắp đặt, dễ tích hợp vào hệ thống đường ống.
Cấu trúc đa tầng cánh: tạo cột áp cao, phù hợp cho hệ thống cấp nước cao tầng, PCCC, HVAC.
Vật liệu bền bỉ: chống ăn mòn, chịu áp lực cao, phù hợp nhiều loại môi trường chất lỏng.
Dễ bảo trì, bảo dưỡng: các bộ phận chuẩn hóa, dễ tháo lắp, thay thế.
Vỏ bơm của model ISG40-250B và IRG40-250B có vai trò:
Bao bọc và bảo vệ toàn bộ buồng bơm, cánh bơm, trục bơm khỏi tác động cơ học và môi trường bên ngoài.
Chịu áp lực chất lỏng trong quá trình vận hành, đảm bảo độ kín và an toàn cho hệ thống.
Hỗ trợ kết nối với hệ thống đường ống hút - xả nhờ thiết kế cổng kết nối tiêu chuẩn.
Vỏ bơm gồm:
Thân vỏ chính: Bao quanh buồng cánh và trục.
Nắp bơm: Được lắp ghép chắc chắn với thân vỏ, giúp lắp đặt và bảo dưỡng cánh bơm, phớt, trục dễ dàng.
Cổng hút - xả đồng trục: Giúp thuận tiện khi đấu nối đường ống, giảm tổn thất áp lực.
Sử dụng phổ biến cho vỏ bơm trong các ứng dụng tiêu chuẩn với nước sạch, nước tuần hoàn.
Đặc tính: chịu lực tốt, gia công dễ dàng, giá thành hợp lý.
Phủ sơn epoxy chống ăn mòn để nâng cao độ bền trong môi trường ẩm ướt.
Áp dụng cho các phiên bản cần chịu lực cao hơn, chống nứt gãy tốt khi làm việc trong điều kiện áp lực lớn hoặc va đập.
Lựa chọn cho môi trường ăn mòn như nước biển, dung dịch muối, dung dịch hóa chất nhẹ.
Đặc tính: chống ăn mòn, chống rỉ sét, bền bỉ trong môi trường khắc nghiệt.
Inox 316 có khả năng chịu hóa chất mạnh và môi trường muối cao tốt hơn so với inox 304.
Vỏ bơm được phủ sơn epoxy, sơn tĩnh điện hoặc sơn chống ăn mòn giúp tăng tuổi thọ, bảo vệ vỏ trước tác động của môi trường, tránh gỉ sét.
Gia công chính xác, đảm bảo độ kín khít tại các mối ghép.
Thiết kế đồng trục hút - xả, thuận tiện khi lắp đặt và giảm tổn thất thủy lực.
Dễ tháo lắp, hỗ trợ công tác bảo trì, bảo dưỡng.

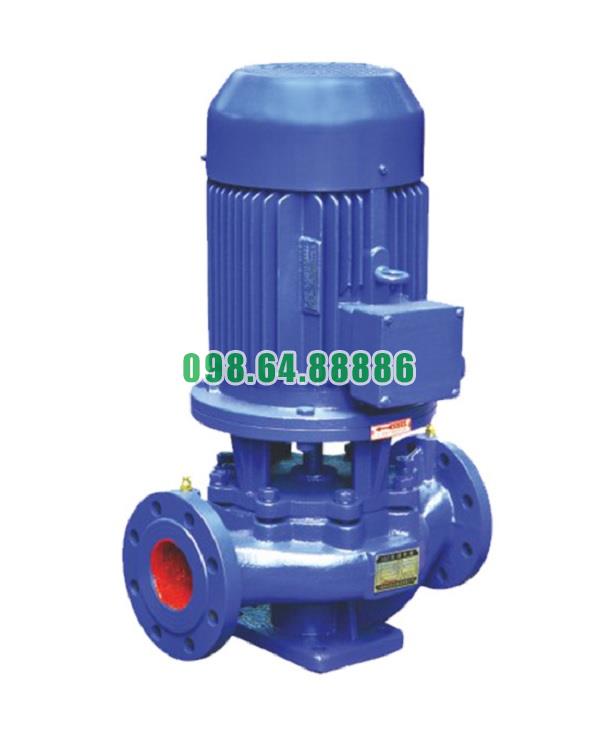

Bơm đa tầng cánh trục đứng model ISG40-250B, IRG40-250B cột áp 60m lưu lượng 1.53 L/s
12.355.200 VND
