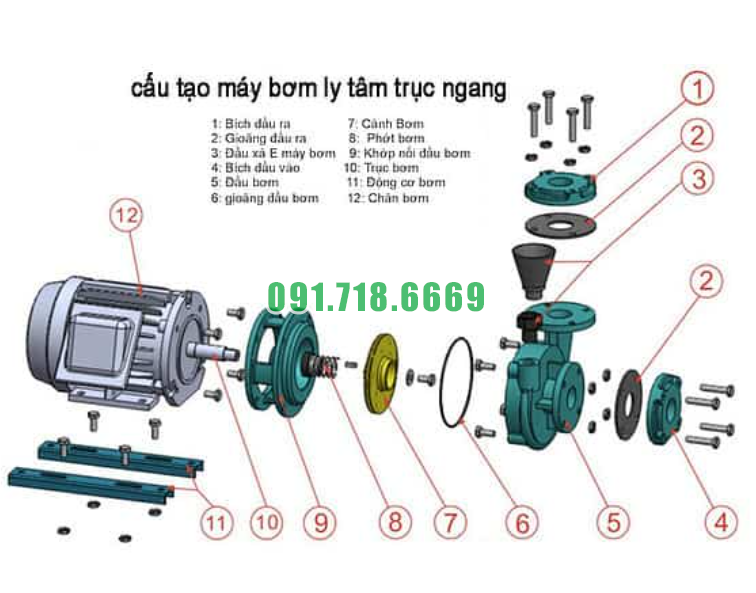

Cấu tạo chính của bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A
Thân máy: Thường được làm bằng gang hoặc thép không gỉ để chịu được áp lực và ổn định trong quá trình hoạt động.
Cánh quạt: Là phần chủ đạo của bơm, cánh quạt được thiết kế để tạo ra lực ly tâm, đẩy nước ra khỏi máy.
Trục máy và bạc đạn: Trục máy chịu trách nhiệm truyền động cho cánh quạt và phải chịu được áp lực và tốc độ quay cao. Bạc đạn được sử dụng để hỗ trợ quay của trục máy và giảm ma sát.
Hộp bơm: Là nơi chứa cánh quạt và bạc đạn, được thiết kế để bảo vệ các bộ phận bên trong và đảm bảo sự ổn định của máy trong quá trình hoạt động.
Động cơ điện: Là nguồn cung cấp năng lượng cho bơm, động cơ điện được kết nối với trục máy thông qua hộp giảm tốc hoặc các thiết bị truyền động khác.
Van hút và van xả: Được sử dụng để kiểm soát lưu lượng nước vào và ra khỏi bơm, giúp duy trì áp suất và lưu lượng nước ổn định.
Hệ thống bảo vệ và kiểm soát: Bao gồm các cảm biến và thiết bị bảo vệ để theo dõi và kiểm soát hoạt động của bơm, bao gồm cảm biến áp suất, cảm biến nhiệt độ, công tắc độ mực nước và các thiết bị bảo vệ quá tải và quá nhiệt.
Ống và phụ kiện kết nối: Bao gồm các ống và phụ kiện kết nối giữa bơm và hệ thống cung cấp và xử lý nước.
Bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A có nguyên tắc vận hành như nào?
Bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A hoạt động dựa trên nguyên tắc cơ bản của bơm li tâm. Dưới đây là quy trình hoạt động cơ bản của bơm li tâm trục ngang CM65-160A:
Hút nước: Quá trình bắt đầu khi máy bơm được kích hoạt và cánh quạt bắt đầu quay. Cánh quạt tạo ra một lực hút ở trung tâm của bơm, tạo điều kiện cho nước hoặc chất lỏng được hút vào hệ thống thông qua đường hút.
Tăng cường áp suất: Khi nước hoặc chất lỏng được hút vào bơm, chúng di chuyển qua cánh quạt và vào khu vực trục. Do tác động của lực ly tâm được tạo ra bởi quay của cánh quạt, áp suất của nước tăng lên.
Xả nước: Nước hoặc chất lỏng với áp suất tăng được đẩy ra khỏi bơm thông qua đường xả. Trong trường hợp của bơm li tâm trục ngang CM65-160A, nước được đẩy ra theo hướng trục ngang.
Tái lập quá trình: Quá trình này lặp lại liên tục khi bơm hoạt động, giúp duy trì lưu lượng liên tục của nước hoặc chất lỏng được bơm.
Thông số kỹ thuật bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM65 - 160A | 144 m3 / h | 44 m | 15 kw | 380 v | Dn 80 / 65 mm | Vỏ gang FC200
|

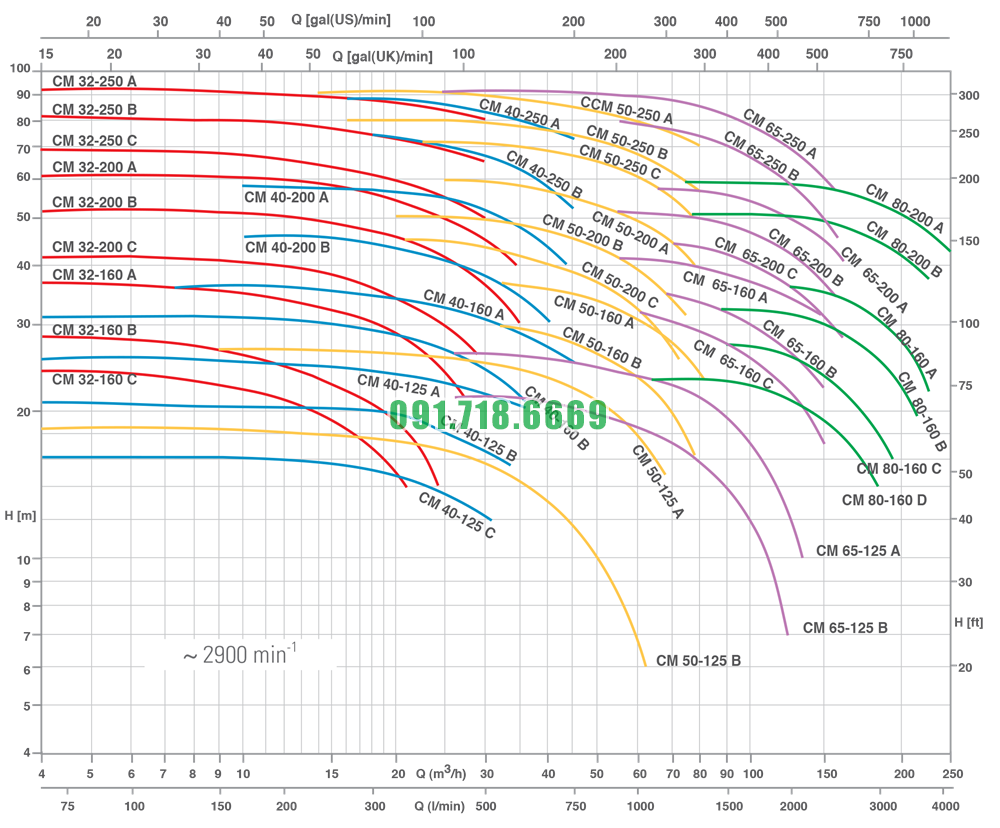

Đường cong hiệu suất bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A

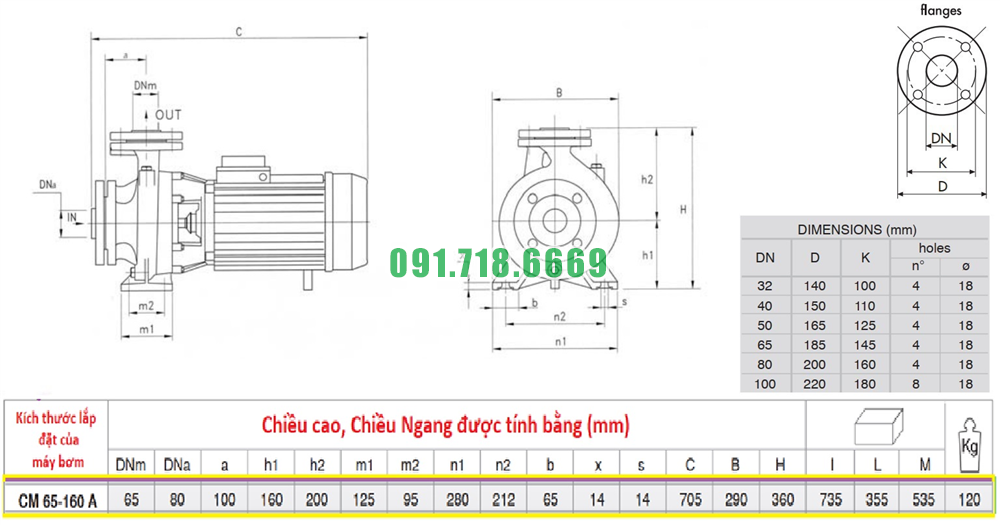

Kích thước bơm li tâm trục ngang lưu lượng 144 m3/h model CM65-160A
