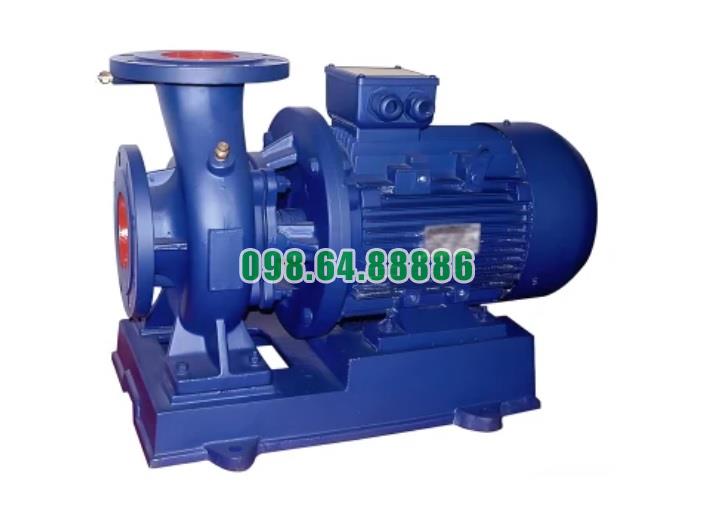

Bơm nước trục ngang SLW100-ISW100-100

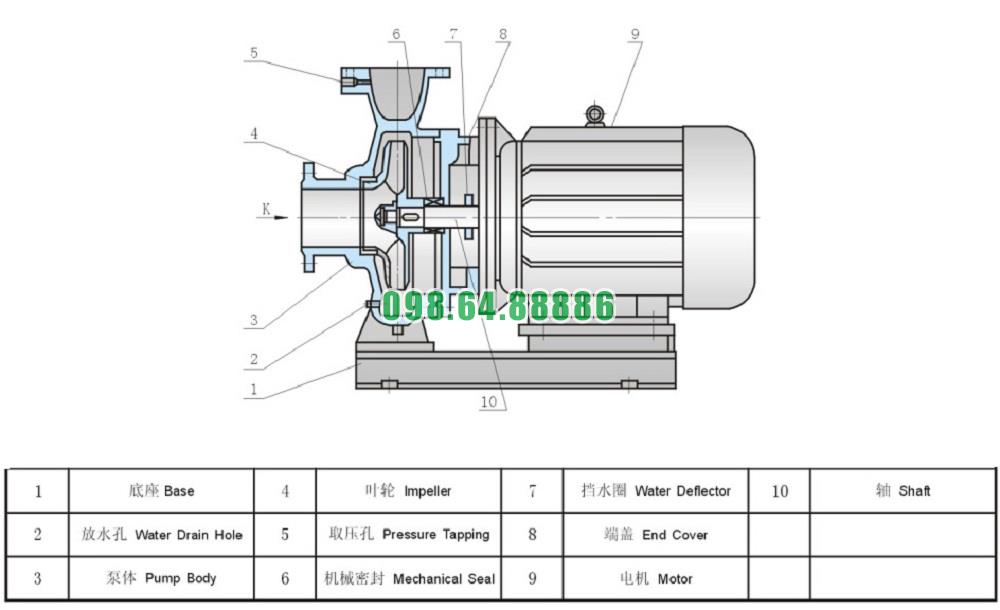

Bơm nước trục ngang SLW100-ISW100-100 là một thiết bị bơm nước ly tâm được thiết kế để hoạt động hiệu quả trong nhiều ứng dụng. Bơm này bao gồm nhiều bộ phận chính, mỗi bộ phận có vai trò quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả. Dưới đây là mô tả chi tiết về cấu trúc của bơm:

1. Thân máy (Pump Casing)

• Chức năng: Thân máy là phần chính của bơm, chứa các bộ phận bên trong như cánh quạt và trục bơm, đồng thời dẫn hướng dòng chảy từ cửa hút vào cánh quạt và từ cánh quạt ra cửa xả.
• Chất liệu: Thân máy thường được làm từ gang hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong khỏi sự ăn mòn và hư hỏng.

2. Cánh quạt (Impeller)

• Chức năng: Cánh quạt là bộ phận tạo ra lực ly tâm để đẩy nước ra khỏi bơm. Cánh quạt quay với tốc độ cao, giúp nâng cao áp suất và lưu lượng nước.
• Chất liệu: Cánh quạt thường được chế tạo từ hợp kim đồng, thép không gỉ, hoặc nhựa chịu nhiệt, đảm bảo độ bền và khả năng chống mài mòn.

3. Vỏ bơm (Pump Cover)

• Chức năng: Vỏ bơm bảo vệ các bộ phận bên trong và giúp ngăn chặn bụi bẩn hoặc các tạp chất xâm nhập vào bơm. Nó cũng giúp giữ cho cánh quạt và các bộ phận khác được cố định.
• Thiết kế: Vỏ bơm được thiết kế để dễ dàng tháo lắp, giúp việc bảo trì và kiểm tra các bộ phận bên trong trở nên đơn giản hơn.

4. Phốt cơ khí (Mechanical Seal)

• Chức năng: Phốt cơ khí ngăn chặn sự rò rỉ nước ra ngoài qua khe hở giữa trục bơm và thân máy. Đây là phần rất quan trọng trong việc bảo vệ các bộ phận bên trong khỏi bị hư hỏng do tiếp xúc với nước.
• Chất liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn như gốm, silicon carbide hoặc các hợp kim chống ăn mòn.

5. Trục bơm (Pump Shaft)

• Chức năng: Trục bơm kết nối cánh quạt với động cơ, có nhiệm vụ truyền động lực từ động cơ đến cánh quạt để tạo ra lực ly tâm.
• Chất liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ, đảm bảo độ bền và khả năng chịu lực.

6. Vòng bi (Bearings)

• Chức năng: Vòng bi giúp giảm ma sát giữa trục bơm và các bộ phận khác, cho phép trục quay một cách trơn tru. Chúng cũng giữ cho trục bơm ổn định trong quá trình hoạt động.
• Chất liệu: Vòng bi thường được làm từ thép không gỉ hoặc các vật liệu chịu lực khác.

7. Đế bơm (Pump Base)

• Chức năng: Đế bơm giữ cho bơm và động cơ cố định, giúp giảm thiểu rung động trong quá trình hoạt động. Nó cũng tạo điểm tựa cho toàn bộ cấu trúc của bơm.
• Chất liệu: Đế bơm thường được làm từ gang hoặc thép, đảm bảo độ cứng và khả năng chịu lực tốt.

8. Hệ thống làm mát (Cooling System)

• Chức năng: Hệ thống làm mát giúp duy trì nhiệt độ hoạt động ổn định của động cơ, tránh hiện tượng quá nhiệt. Điều này rất quan trọng khi bơm hoạt động liên tục trong thời gian dài.
• Thiết kế: Hệ thống làm mát có thể bao gồm quạt gió hoặc các kênh dẫn khí tự nhiên, giúp giảm nhiệt độ cho động cơ.

Bơm nước trục ngang SLW100-ISW100-100 bao gồm các bộ phận chính như thân máy, cánh quạt, vỏ, phốt cơ khí, trục bơm, vòng bi, đế bơm, và hệ thống làm mát. Cấu trúc này được thiết kế để đảm bảo bơm hoạt động hiệu quả, ổn định và bền bỉ trong nhiều ứng dụng khác nhau như cấp nước, tưới tiêu và xử lý nước thải. Sự kết hợp giữa các bộ phận chất lượng cao và thiết kế tối ưu giúp bơm SLW100-ISW100-100 hoạt động với hiệu suất tốt và tuổi thọ dài

Bơm nước trục ngang SLW100-ISW100-100 với thiết kế chung một đế và được cách ly bằng bộ cách ly rung JG là một sản phẩm công nghiệp ưu việt, có nhiều ưu điểm nổi bật. Dưới đây là các điểm chính về thiết kế, lợi ích và ứng dụng của bơm này:

1. Thiết kế chung một đế

• Tính ổn định cao: Thiết kế chung một đế giúp đảm bảo rằng bơm và động cơ được cố định vững chắc, giảm thiểu sự rung lắc và tạo ra độ ổn định cao trong quá trình vận hành.
• Dễ dàng lắp đặt: Việc lắp đặt bơm trên một đế chung giúp tiết kiệm thời gian và công sức. Điều này đặc biệt quan trọng trong các dự án có thời gian hạn chế hoặc yêu cầu lắp đặt nhanh chóng.
• Cân bằng tốt hơn: Cấu trúc này đảm bảo rằng trục bơm và trục động cơ được căn chỉnh chính xác, giúp giảm thiểu sự mài mòn và tăng hiệu suất hoạt động.

2. Bộ cách ly rung JG

• Giảm thiểu rung động: Bộ cách ly rung JG được thiết kế để hấp thụ và giảm thiểu rung động phát sinh từ quá trình hoạt động của bơm và động cơ. Điều này giúp giảm thiểu sự ảnh hưởng của rung động lên các bộ phận khác trong hệ thống.
• Giảm tiếng ồn: Nhờ vào việc giảm rung động, bộ cách ly cũng giúp giảm tiếng ồn trong quá trình vận hành. Điều này đặc biệt quan trọng khi bơm được sử dụng trong các môi trường nhạy cảm như tòa nhà văn phòng, khách sạn, hoặc các cơ sở sản xuất thực phẩm.
• Bảo vệ thiết bị và cấu trúc xung quanh: Giảm rung động cũng giúp bảo vệ các thiết bị khác trong khu vực lắp đặt và tăng cường độ bền cho hệ thống tổng thể.

3. Lợi ích của bơm SLW100-ISW100-100

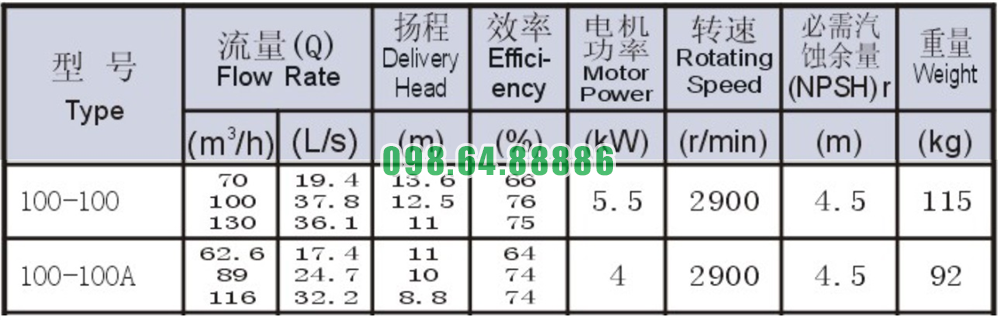

• Hiệu suất cao: Bơm có khả năng cung cấp lưu lượng lớn (tối đa 130 m³/h) và áp suất ổn định, đáp ứng tốt các yêu cầu trong hệ thống cấp nước, tưới tiêu, và xử lý nước thải.
• Độ bền cao: Thiết kế chắc chắn với vật liệu bền bỉ giúp bơm hoạt động hiệu quả trong thời gian dài mà không cần bảo trì thường xuyên.
• Dễ bảo trì: Cấu trúc đơn giản và dễ dàng tiếp cận các bộ phận chính giúp việc bảo trì và sửa chữa bơm trở nên thuận tiện hơn.

4. Ứng dụng của bơm SLW100-ISW100-100

• Cấp nước sinh hoạt: Bơm được sử dụng để cung cấp nước cho các khu dân cư, tòa nhà cao tầng, và hệ thống cấp nước đô thị.
• Tưới tiêu nông nghiệp: Bơm có thể cung cấp nước cho các cánh đồng, vườn cây, và các hệ thống tưới tiêu tự động.
• Xử lý nước thải: Bơm được sử dụng để hút và vận chuyển nước thải trong các nhà máy xử lý nước thải.
• Hệ thống làm mát trong công nghiệp: Bơm cung cấp nước làm mát cho các thiết bị trong các nhà máy sản xuất.
• Hệ thống phòng cháy chữa cháy: Cung cấp nước cho các hệ thống chữa cháy như vòi chữa cháy và hệ thống phun nước tự động.

Bơm nước trục ngang SLW100-ISW100-100 với thiết kế chung một đế và bộ cách ly rung JG là một giải pháp hiệu quả và bền bỉ cho nhiều ứng dụng trong công nghiệp và dân dụng. Nhờ vào khả năng giảm thiểu rung động và tiếng ồn, bơm này không chỉ nâng cao hiệu suất hoạt động mà còn đảm bảo môi trường làm việc yên tĩnh và an toàn. Sự kết hợp này giúp tối ưu hóa quá trình vận hành, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì trong suốt thời gian sử dụng
