Một trong những yếu tố quyết định thiết kế bơm là lưu lượng (m³/h) và cột áp (m). Bơm ISG50-250C, IRG50-250C được chế tạo dựa trên các giá trị tính toán này để đảm bảo:
Cánh bơm phù hợp với lưu lượng yêu cầu
Buồng bơm được tối ưu hóa để tạo áp lực đẩy
Đường kính trục và tốc độ quay tương ứng với tải vận hành
Thiết kế phải đảm bảo đạt điểm làm việc tối ưu, tránh tình trạng quá tải hoặc vận hành không hiệu quả.
Thiết kế bơm bị ảnh hưởng mạnh bởi đặc tính của chất lỏng được bơm, bao gồm:
Độ nhớt: Nếu chất lỏng đặc, cần thiết kế cánh mở rộng và mômen xoắn cao hơn.
Nhiệt độ: Với nước nóng, buồng bơm và phớt cơ khí phải chịu được nhiệt độ cao.
Tính ăn mòn hoặc hóa chất: Nếu bơm chất lỏng có tính axit nhẹ, cần chọn vật liệu inox hoặc hợp kim chống ăn mòn.
Những yếu tố này ảnh hưởng trực tiếp đến lựa chọn vật liệu, phớt làm kín và cấu trúc bơm.
Không gian và vị trí lắp đặt ảnh hưởng đến thiết kế tổng thể:
Trong phòng kỹ thuật có trần thấp, chiều cao bơm phải được tính toán để phù hợp.
Nếu đặt trong tầng hầm có độ ẩm cao, phải sử dụng động cơ có cấp bảo vệ IP cao hơn.
Hướng đường ống và kết nối hệ thống sẽ ảnh hưởng đến vị trí và hình dạng mặt bích hút – xả.
Do đó, thiết kế cần tính đến tính khả thi khi triển khai trong thực tế.
Bơm ISG50-250C, IRG50-250C phải chịu được áp suất tối đa của hệ thống, bao gồm cả áp lực tĩnh và áp lực xung. Yếu tố này ảnh hưởng tới:
Độ dày thân bơm
Độ bền vật liệu
Khả năng chịu áp của mặt bích và bu lông kết nối
Thiết kế bơm cần đáp ứng đủ dải áp suất an toàn (safety margin), thường ≥1.5 lần áp suất vận hành định mức.
Việc lựa chọn tốc độ quay tiêu chuẩn (thường là 2900 vòng/phút) ảnh hưởng đến:
Đường kính cánh bơm
Cường độ truyền động qua trục
Loại ổ trục sử dụng
Công suất động cơ liên quan trực tiếp đến thiết kế kích thước bơm, khả năng tản nhiệt và kết cấu chân đế.
Trong các công trình như bệnh viện, khách sạn, tòa nhà văn phòng, tiếng ồn và rung lắc phải được kiểm soát nghiêm ngặt. Vì vậy, thiết kế cần:
Cân bằng động trục và cánh bơm
Tăng cường ổ trục chất lượng cao
Tối ưu hình học bên trong buồng bơm để dòng chảy ổn định
Các yếu tố này ảnh hưởng tới sự êm ái và tuổi thọ của thiết bị.
Thiết kế bơm cần đảm bảo thuận tiện cho việc bảo trì, bao gồm:
Tháo lắp phớt cơ khí mà không phải tháo toàn bộ bơm
Bố trí bulông, ốc vít hợp lý, dễ tiếp cận
Phân tách rõ giữa phần ướt (thủy lực) và phần điện
Đây là yếu tố quan trọng trong các hệ thống vận hành 24/7 hoặc yêu cầu bảo trì nhanh.
Nếu bơm phải hoạt động trong mạng điều khiển tự động, thiết kế cần tương thích với:
Biến tần
Rơle áp suất
Cảm biến nhiệt, lưu lượng, mức nước
Thiết kế cơ điện phải hỗ trợ việc lắp đặt các thiết bị này một cách dễ dàng, ổn định và an toàn.
Bơm ISG50-250C, IRG50-250C phải đáp ứng các tiêu chuẩn kỹ thuật quốc tế và trong nước như:
ISO 2858, ISO 5199: về kích thước và hiệu suất
IEC 60034: về động cơ
IP55 trở lên: về bảo vệ bụi và nước
DIN hoặc JIS: về kích thước mặt bích
Việc tuân thủ các tiêu chuẩn này ảnh hưởng tới kết cấu tổng thể, vật liệu sử dụng và chất lượng hoàn thiện.
Thiết kế của bơm trục thẳng đứng model ISG50-250C, IRG50-250C là kết quả của việc cân nhắc nhiều yếu tố kỹ thuật, vận hành và môi trường sử dụng. Việc hiểu rõ các yếu tố ảnh hưởng sẽ giúp lựa chọn, lắp đặt và vận hành bơm hiệu quả, an toàn và bền bỉ trong thời gian dài
Bơm trục thẳng đứng ISG50-250C và IRG50-250C là dòng bơm ly tâm đơn tầng, thiết kế dạng inline với trục bơm và trục động cơ đồng trục theo phương thẳng đứng. Đây là dòng bơm chuyên dụng cho các hệ thống tăng áp, cấp nước, tuần hoàn nước nóng, nước sạch hoặc dùng trong công nghiệp và tòa nhà cao tầng.
Bơm hoạt động dựa trên nguyên lý lực ly tâm. Khi động cơ điện quay, mô-men xoắn được truyền trực tiếp xuống trục bơm, làm cho cánh bơm quay nhanh trong buồng bơm. Nhờ vào lực ly tâm, nước từ tâm cánh bơm được đẩy văng ra mép ngoài, tạo ra áp suất, từ đó đẩy nước ra khỏi buồng bơm qua đường ống xả.
Khi cấp nguồn, động cơ bắt đầu quay. Do động cơ gắn trực tiếp với trục bơm theo phương thẳng đứng, trục bơm cũng đồng thời quay theo, truyền lực quay cho cánh bơm.
Cánh bơm bắt đầu quay với tốc độ cao, thường là 1450 hoặc 2900 vòng/phút. Trong buồng bơm, chất lỏng ở tâm cánh bị lực ly tâm đẩy ra ngoài, làm tăng vận tốc dòng chảy. Áp suất tại vùng trung tâm giảm xuống, hút nước từ đầu vào đi vào tâm cánh bơm.
Chất lỏng được đẩy từ vùng áp suất thấp (tâm cánh bơm) sang vùng áp suất cao (vành ngoài của cánh bơm), từ đó thoát ra ngoài qua cửa xả. Quá trình này tạo ra lưu lượng và cột áp cần thiết để phục vụ mục đích tăng áp cho hệ thống.
Trục bơm và trục động cơ đồng tâm, truyền động trực tiếp, không cần hộp số hay dây curoa
Bơm dạng inline, đầu hút và đầu xả nằm trên cùng một trục ngang, giúp dễ đấu nối vào hệ thống đường ống
Kết cấu gọn, chiếm ít diện tích sàn, phù hợp lắp đặt trong phòng kỹ thuật hẹp hoặc giếng kỹ thuật
Cung cấp năng lượng quay cho trục bơm. Động cơ thường là loại 3 pha, khởi động trực tiếp hoặc qua biến tần.
Truyền lực quay từ động cơ đến cánh bơm. Trục được chế tạo bằng thép hợp kim, chịu mài mòn cao và quay đồng tâm chính xác.
Là bộ phận tạo lực ly tâm cho chất lỏng. Tùy vào yêu cầu mà cánh có thể làm bằng gang, đồng hoặc inox. Cấu tạo kín hoặc bán kín tùy ứng dụng.
Đảm bảo làm kín giữa trục quay và thân bơm, ngăn không cho chất lỏng rò rỉ ra ngoài. Đây là bộ phận cần được bảo trì thường xuyên để đảm bảo hiệu quả làm kín.
Là nơi diễn ra quá trình tăng áp. Buồng bơm được thiết kế theo dạng xoắn ốc hoặc hình ống, chịu được áp suất làm việc cao, thường từ 10–16 bar.
Mồi đầy nước trong buồng bơm trước khi khởi động, tránh chạy khô gây cháy phớt
Van hút và van xả phải mở, đảm bảo dòng nước lưu thông liên tục
Điện áp ổn định, tránh hiện tượng mất pha, sụt áp gây nóng động cơ
Không khí không lọt vào đường hút, vì sẽ làm giảm áp suất hút và gây rung động bất thường
ISG50-250C được sử dụng trong các hệ thống tăng áp nước lạnh, nước sinh hoạt, tưới tiêu, hệ thống lọc nước
IRG50-250C được sử dụng trong hệ thống tuần hoàn nước nóng, HVAC, nồi hơi, bơm cấp nhiệt
Cả hai model đều được ưa chuộng vì hoạt động êm, tiết kiệm diện tích, bảo trì đơn giản và hiệu suất ổn định.

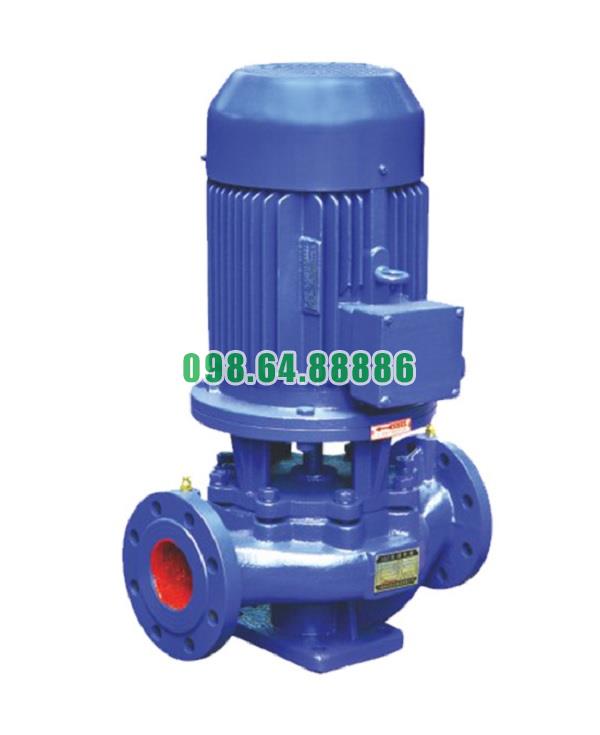

Bơm trục thẳng đứng, bơm tăng áp, bơm ly tâm, bơm lùa ISG50-250C, IRG50-250C 5.5kw
13.219.200 VND
