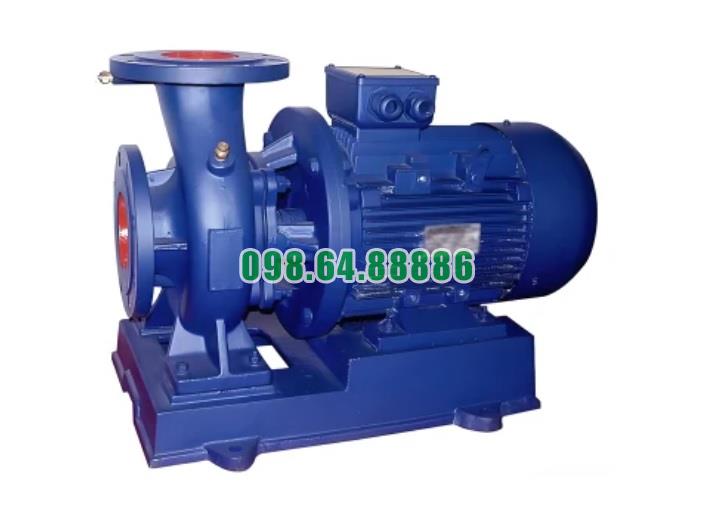

Bơm nước nằm ngang SLW80-ISW80-200-I lưu lượng từ 19.4 L/s - 36.1 L/s

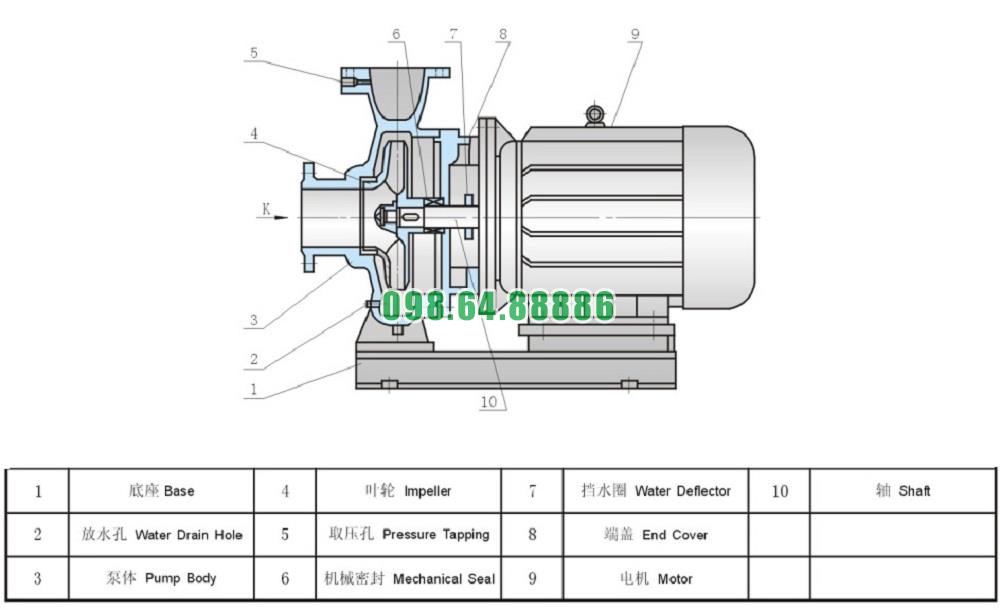

Bơm nước nằm ngang SLW80-ISW80-200-I có cấu tạo chính được thiết kế để xử lý lưu lượng từ 19.4 L/s đến 36.1 L/s (tương đương 70 m³/h đến 130 m³/h). Dưới đây là các thành phần chính của bơm, đóng vai trò quan trọng trong quá trình vận hành và đảm bảo hiệu suất cao:

1. Thân bơm (Pump Casing)

• Thân bơm là phần vỏ bao bọc bên ngoài, được làm từ vật liệu chất lượng cao như gang đúc hoặc thép không gỉ. Nó có nhiệm vụ chứa các bộ phận bên trong bơm và chịu áp lực từ nước khi bơm hoạt động.
• Thân bơm có dạng xoắn ốc, giúp điều hướng dòng nước từ cửa hút đến cửa xả và tăng cường khả năng đẩy nước lên cao.

2. Cánh bơm (Impeller)

• Cánh bơm là bộ phận quan trọng nhất trong bơm ly tâm, có nhiệm vụ tạo ra lực ly tâm khi quay, giúp đẩy nước từ trung tâm (mắt bơm) ra ngoài với vận tốc và áp suất lớn.
• Cánh bơm được làm từ hợp kim thép không gỉ hoặc gang chịu mài mòn, có thiết kế dạng xoắn hoặc cong để tối ưu hóa dòng chảy. Độ bền của cánh bơm đảm bảo nó có thể hoạt động trong thời gian dài mà không bị mài mòn hay biến dạng.

3. Trục bơm (Pump Shaft)

• Trục bơm là bộ phận nối giữa động cơ và cánh bơm, truyền động năng từ động cơ đến cánh bơm để tạo ra lực ly tâm. Trục bơm được làm từ thép không gỉ hoặc hợp kim thép có độ bền cao và khả năng chịu lực tốt.
• Trục bơm được gia công chính xác để giảm thiểu ma sát, đảm bảo trục quay trơn tru và ổn định trong suốt quá trình vận hành.

4. Phớt cơ khí (Mechanical Seal)

• Phớt cơ khí được đặt giữa trục bơm và thân bơm để ngăn chặn sự rò rỉ nước trong quá trình vận hành. Đây là một bộ phận quan trọng giúp duy trì độ kín của bơm và ngăn không cho nước thoát ra ngoài qua các khe hở dọc theo trục.
• Phớt cơ khí thường được làm từ các vật liệu chống mài mòn như carbon, ceramic, hoặc silicon carbide, giúp tăng độ bền và độ kín của bơm.

5. Buồng volute (Volute Chamber)

• Buồng volute là khoang chứa nước sau khi nó được đẩy ra từ cánh bơm. Buồng volute có dạng xoắn ốc, giúp chuyển đổi năng lượng vận tốc của nước thành năng lượng áp suất. Khi nước di chuyển qua buồng volute, áp suất của nước được tăng lên để đẩy nó ra ngoài qua cửa xả với áp suất cao.
• Thiết kế buồng volute giúp tối ưu hóa hiệu suất bơm và đảm bảo dòng chảy mượt mà.

6. Vòng bi (Bearings)

• Vòng bi là các bộ phận giúp giảm ma sát giữa trục bơm và các bộ phận cố định của bơm, đảm bảo trục bơm quay mượt mà và không bị rung lắc. Vòng bi được làm từ vật liệu chịu mài mòn tốt, có khả năng chịu tải cao và được bôi trơn đầy đủ để kéo dài tuổi thọ.
• Vòng bi đóng vai trò quan trọng trong việc duy trì sự ổn định của bơm, đặc biệt khi bơm hoạt động ở tốc độ cao và lưu lượng lớn.

7. Cửa hút và cửa xả (Suction and Discharge Ports)

• Cửa hút của bơm nằm ngang và có thiết kế tối ưu để nước dễ dàng đi vào buồng bơm mà không gặp trở ngại, giảm thiểu tổn thất áp suất. Cửa hút được kết nối trực tiếp với đường ống cấp nước hoặc bể chứa, giúp nước được dẫn vào buồng bơm một cách liên tục và ổn định.
• Cửa xả của bơm hướng lên thẳng đứng, giúp đẩy nước ra ngoài với áp suất cao, đặc biệt hiệu quả trong các ứng dụng yêu cầu đẩy nước lên cao như hệ thống cấp nước cho tòa nhà cao tầng hoặc tưới tiêu.

8. Động cơ (Motor)

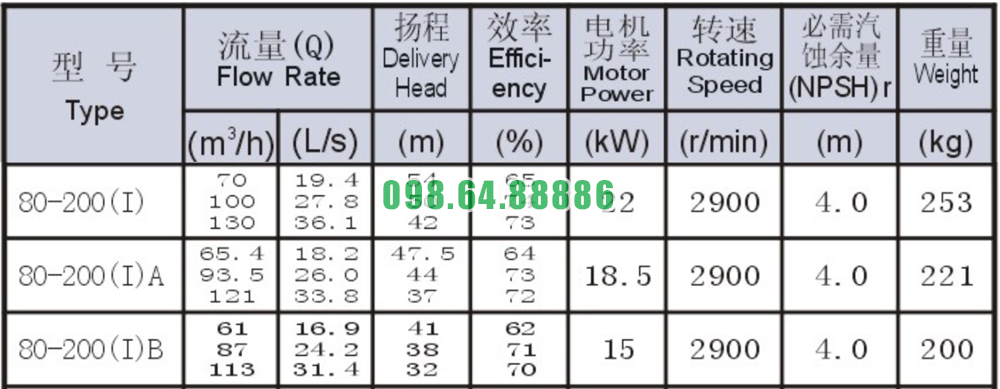

• Động cơ của bơm SLW80-ISW80-200-I có công suất 22 kW, cung cấp đủ năng lượng để bơm hoạt động với lưu lượng từ 19.4 L/s đến 36.1 L/s. Động cơ được thiết kế để hoạt động liên tục và ổn định trong thời gian dài, đồng thời được trang bị hệ thống làm mát để tránh quá nhiệt.
• Động cơ có khả năng điều chỉnh tốc độ quay, cho phép kiểm soát lưu lượng nước và áp suất theo yêu cầu cụ thể của từng hệ thống.

9. Bệ đỡ và khung bơm (Pump Base and Frame)

• Bệ đỡ của bơm được làm từ gang hoặc thép chắc chắn, giúp cố định bơm và giữ cho bơm ổn định trong suốt quá trình vận hành. Bệ đỡ giúp giảm thiểu rung động và tiếng ồn, đồng thời bảo vệ bơm khỏi các tác động bên ngoài.
• Khung bơm bảo vệ các bộ phận bên trong và giúp dễ dàng lắp đặt vào hệ thống đường ống. Khung bơm được thiết kế chắc chắn và dễ bảo trì, giúp kéo dài tuổi thọ của bơm.

10. Phớt trục (Shaft Sleeve)

• Phớt trục là bộ phận bảo vệ trục bơm khỏi sự mài mòn do tiếp xúc trực tiếp với nước hoặc chất lỏng bơm. Phớt trục được làm từ vật liệu chống mài mòn cao, giúp giảm thiểu hao mòn và kéo dài tuổi thọ của trục bơm.

Bơm nước nằm ngang SLW80-ISW80-200-I với lưu lượng từ 19.4 L/s đến 36.1 L/s có cấu tạo chính bao gồm thân bơm, cánh bơm, trục bơm, phớt cơ khí, buồng volute, vòng bi, cửa hút và cửa xả, động cơ và bệ đỡ. Tất cả các bộ phận này được thiết kế để phối hợp hoạt động một cách hiệu quả, giúp bơm đạt được hiệu suất cao, bền bỉ và ổn định trong các ứng dụng cấp nước, tưới tiêu và công nghiệp

Máy bơm nước ly tâm trục ngang SLW80-ISW80-200-I với lưu lượng hoạt động từ 19.4 L/s đến 36.1 L/s có thể bị hư hỏng do nhiều nguyên nhân khác nhau, liên quan đến điều kiện vận hành, bảo trì không đúng cách, hoặc lỗi thiết kế. Dưới đây là các nguyên nhân chính có thể dẫn đến hư hỏng máy bơm:

1. Hiện tượng xâm thực (Cavitation)

Xâm thực xảy ra khi áp suất hút của máy bơm quá thấp, làm cho nước bay hơi và tạo ra các bong bóng khí trong dòng chảy. Khi các bong bóng này vỡ, chúng tạo ra lực tác động mạnh lên bề mặt của cánh bơm, gây ra:

• Mòn và hỏng cánh bơm: Bong bóng khí khi vỡ tạo ra xung lực mạnh, dẫn đến sự mài mòn cánh bơm, giảm tuổi thọ và làm hư hỏng cánh bơm.
• Giảm hiệu suất bơm: Hiện tượng này cũng gây ra sự mất cân bằng trong dòng chảy, làm giảm lưu lượng và hiệu suất của máy bơm.

2. Chạy khô (Dry Running)

Khi máy bơm hoạt động mà không có đủ nước hoặc hoàn toàn không có nước (chạy khô), các bộ phận bên trong như cánh bơm, trục, và vòng bi bị ảnh hưởng nghiêm trọng:

• Cánh bơm bị cháy hoặc biến dạng: Không có nước để làm mát và bôi trơn, cánh bơm sẽ bị quá nhiệt, dẫn đến hiện tượng cháy hoặc biến dạng.
• Hỏng vòng bi và phớt trục: Chạy khô làm cho các bộ phận cơ khí chịu ma sát lớn, gây hư hỏng vòng bi và phớt trục, từ đó dẫn đến rò rỉ nước và hư hỏng nghiêm trọng hơn.

3. Bảo trì không đúng cách hoặc không thường xuyên

Việc không thực hiện bảo trì định kỳ có thể gây ra các vấn đề nghiêm trọng cho máy bơm:

• Vòng bi và phớt trục bị mòn: Nếu không kiểm tra và thay dầu mỡ bôi trơn định kỳ cho vòng bi và phớt trục, chúng có thể bị mòn hoặc hỏng, dẫn đến hiện tượng ma sát quá mức, gây ra nhiệt độ cao và hư hỏng các bộ phận liên quan.
• Cánh bơm bị mài mòn hoặc gãy: Không vệ sinh và kiểm tra định kỳ cánh bơm có thể dẫn đến tích tụ cặn bẩn, gây mài mòn hoặc làm gãy cánh bơm.

4. Vận hành sai công suất

Vận hành máy bơm ngoài dải lưu lượng hoặc áp suất được khuyến nghị bởi nhà sản xuất có thể dẫn đến các vấn đề như:

• Quá tải động cơ: Nếu máy bơm vận hành ở mức tải quá cao hoặc lưu lượng vượt quá thiết kế, động cơ có thể bị quá tải, dẫn đến quá nhiệt và hư hỏng.
• Mất cân bằng áp suất: Khi máy bơm hoạt động ở lưu lượng dưới mức tối thiểu, nó có thể dẫn đến hiện tượng xâm thực, rung động, và giảm tuổi thọ của máy bơm.

5. Sự cố đường ống và hệ thống phụ trợ

Hệ thống đường ống hoặc các thiết bị phụ trợ không đúng tiêu chuẩn hoặc bị hỏng có thể gây áp lực lên máy bơm, dẫn đến hư hỏng:

• Rò rỉ hoặc tắc nghẽn đường ống: Rò rỉ đường ống hoặc tắc nghẽn trong hệ thống làm tăng áp suất và tải trọng trên máy bơm, dẫn đến giảm hiệu suất và tăng nguy cơ hư hỏng.
• Van điều chỉnh áp suất không hoạt động: Nếu van điều chỉnh áp suất hoặc các bộ phận khác trong hệ thống phụ trợ không hoạt động đúng cách, máy bơm có thể phải chịu áp lực vượt quá mức cho phép, dẫn đến hiện tượng quá tải và hư hỏng.

6. Vấn đề với điện áp và hệ thống điều khiển

Hệ thống điện và điều khiển không ổn định có thể gây ra hư hỏng cho máy bơm:

• Quá tải điện: Nếu điện áp không ổn định hoặc quá cao, động cơ máy bơm có thể bị quá tải, dẫn đến cháy động cơ hoặc làm giảm tuổi thọ của thiết bị.
• Mất cân bằng điện: Điện áp không đều giữa các pha trong hệ thống ba pha có thể gây mất cân bằng tải, làm hỏng động cơ và các bộ phận liên quan.

7. Rung động mạnh và sai lệch trục

Rung động mạnh và lệch trục có thể gây ra hư hỏng cho máy bơm, đặc biệt là các bộ phận chuyển động như vòng bi, trục và cánh bơm:

• Lệch trục: Trục của máy bơm và động cơ nếu không được căn chỉnh chính xác có thể gây ra rung động mạnh, làm tăng ma sát và dẫn đến mòn vòng bi hoặc hư hỏng trục.
• Rung động từ môi trường xung quanh: Nếu máy bơm không được lắp đặt trên bệ vững chắc hoặc không sử dụng các bộ cách ly rung, rung động từ môi trường xung quanh có thể lan vào máy bơm, làm hư hỏng các bộ phận cơ khí.

8. Hệ thống làm mát và bôi trơn không hoạt động hiệu quả

Hệ thống làm mát và bôi trơn đóng vai trò quan trọng trong việc duy trì nhiệt độ và hoạt động ổn định cho máy bơm:

• Thiếu bôi trơn: Vòng bi, trục và các bộ phận chuyển động cần được bôi trơn định kỳ để tránh ma sát và nhiệt độ quá cao. Thiếu bôi trơn có thể gây hư hỏng nhanh chóng cho các bộ phận này.
• Hệ thống làm mát không hoạt động hiệu quả: Nếu hệ thống làm mát không đảm bảo nước bơm được làm mát đầy đủ, động cơ và các bộ phận cơ khí có thể bị quá nhiệt, gây ra cháy hoặc biến dạng.

9. Sự tích tụ cặn bẩn và ăn mòn

Máy bơm sử dụng trong môi trường có nước chứa cặn bẩn hoặc hóa chất ăn mòn có thể bị ảnh hưởng nghiêm trọng:

• Mài mòn do cặn bẩn: Các hạt cặn có thể gây ra hiện tượng mài mòn cánh bơm, trục và vòng bi, làm giảm hiệu suất và tuổi thọ của máy.
• Ăn mòn do hóa chất: Nếu máy bơm không được làm từ vật liệu chịu ăn mòn hoặc không được bảo vệ đúng cách, các hóa chất trong nước hoặc môi trường có thể làm hỏng các bộ phận kim loại, đặc biệt là cánh bơm và vỏ bơm.

10. Sử dụng máy bơm không đúng mục đích

Sử dụng máy bơm SLW80-ISW80-200-I cho các ứng dụng không phù hợp, chẳng hạn như bơm các chất lỏng có độ nhớt cao, chứa cặn bẩn lớn, hoặc các hóa chất ăn mòn mà máy bơm không được thiết kế để xử lý, có thể gây ra hư hỏng nhanh chóng.

Máy bơm nước ly tâm trục ngang SLW80-ISW80-200-I với lưu lượng từ 19.4 L/s đến 36.1 L/s có thể bị hư hỏng do nhiều nguyên nhân, từ vận hành sai công suất, thiếu bảo trì, đến các vấn đề về xâm thực và chạy khô. Để đảm bảo máy bơm hoạt động hiệu quả và bền bỉ, cần tuân thủ các quy trình vận hành đúng cách, bảo trì định kỳ, và đảm bảo hệ thống đường ống và điện hoạt động ổn định
