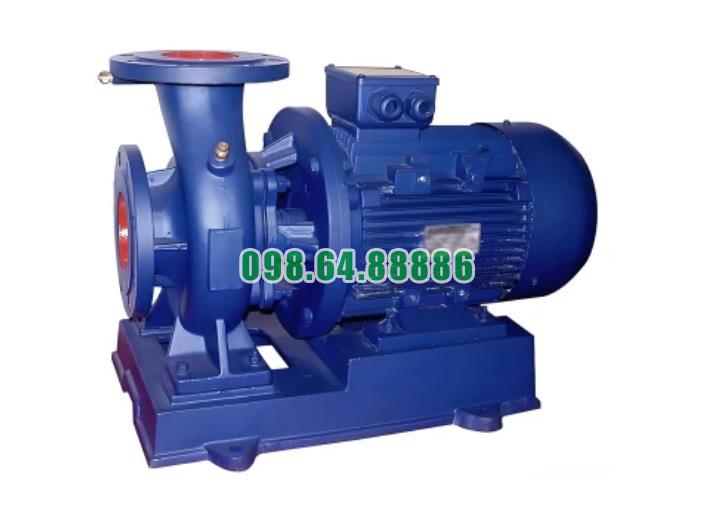

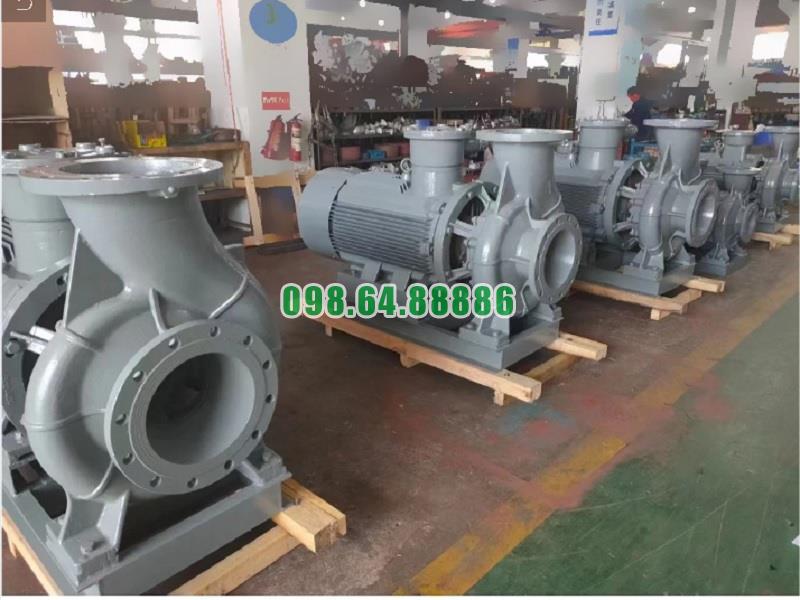

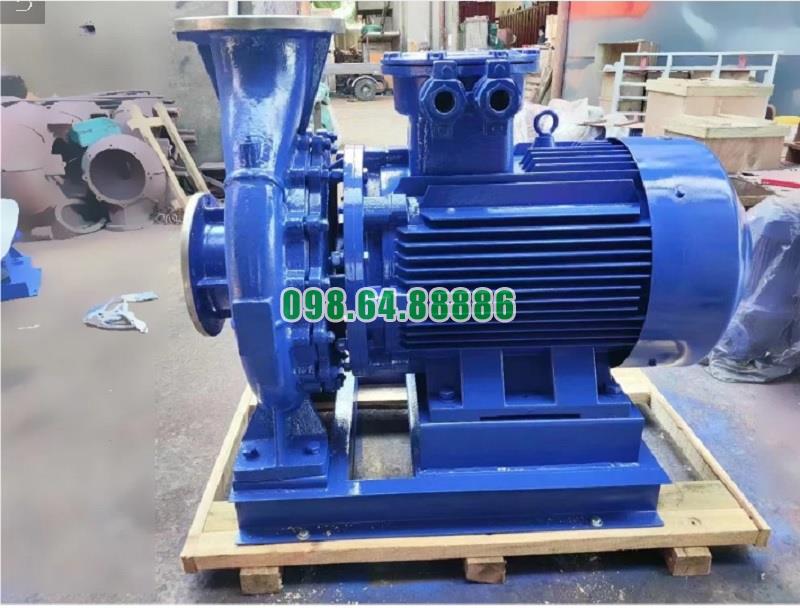

Cấu tạo của bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h
Bơm li tâm trục ngang SLW100-ISW100-160-I có cấu tạo đặc biệt để đảm bảo hiệu suất hoạt động cao, bền bỉ và ổn định khi vận hành. Bơm này được thiết kế cho lưu lượng lớn, lên đến 53.3 L/s (hoặc 192 m³/h), và có cấu tạo với các bộ phận chính sau:
1. Thân bơm (Pump casing)
- Chất liệu: Thân bơm thường được làm bằng gang hoặc thép không gỉ (tuỳ thuộc vào ứng dụng cụ thể), giúp chống ăn mòn và tăng độ bền.
- Chức năng: Thân bơm chứa các bộ phận bên trong và có chức năng dẫn dòng chảy qua bơm. Nó có thiết kế dạng hình vỏ sò để dòng nước được hút vào qua cửa hút và đẩy ra qua cửa xả.
- Tính năng chống ăn mòn: Được thiết kế để bảo vệ các bộ phận bên trong khỏi sự tác động của môi trường xung quanh, đặc biệt trong các ứng dụng có tính ăn mòn cao.
2. Cánh quạt (Impeller)
- Chất liệu: Cánh quạt có thể được làm bằng hợp kim cứng hoặc thép không gỉ, tùy thuộc vào ứng dụng. Điều này giúp cánh quạt có độ bền cao, chịu được áp lực và các tác động cơ học.
- Chức năng: Cánh quạt có nhiệm vụ chuyển động dòng chảy và tạo ra lực li tâm để đẩy nước ra ngoài. Cánh quạt được thiết kế sao cho có thể cung cấp lưu lượng lớn và áp suất cao, đảm bảo hiệu suất tối ưu.
- Cân bằng động và tĩnh: Cánh quạt được cân bằng động và tĩnh để giảm thiểu rung động, tăng độ ổn định khi vận hành và kéo dài tuổi thọ của bơm.
3. Trục bơm (Shaft)
- Chất liệu: Trục bơm thường được làm từ thép không gỉ hoặc thép hợp kim, để có khả năng chịu lực và mài mòn tốt.
- Chức năng: Trục bơm kết nối động cơ và cánh quạt, giúp truyền động lực từ động cơ đến cánh quạt để tạo ra lực li tâm và di chuyển dòng nước.
- Đặc điểm: Trục bơm phải có độ chính xác cao và ổn định để giảm thiểu sự mài mòn và tăng độ bền khi vận hành lâu dài.
4. Động cơ (Motor)
- Công suất: Bơm li tâm SLW100-ISW100-160-I có động cơ công suất 22 kW, thường là động cơ 3 pha để phù hợp với các hệ thống công nghiệp.
- Chức năng: Động cơ là nguồn năng lượng chính cung cấp lực quay cho trục bơm, giúp cánh quạt quay và tạo ra dòng chảy trong hệ thống bơm.
- Đặc điểm: Động cơ có khả năng vận hành ổn định ở tốc độ 2900 rpm, giúp đảm bảo hiệu suất làm việc cao trong suốt thời gian dài mà không gặp phải vấn đề quá tải.
5. Phốt cơ khí (Mechanical seal)
- Chất liệu: Phốt cơ khí được làm từ hợp kim cứng hoặc carbon để chịu được lực ma sát và nhiệt độ cao.
- Chức năng: Phốt cơ khí đóng vai trò ngăn không cho nước bị rò rỉ ra ngoài khi bơm vận hành. Nó giúp giữ áp suất trong bơm ổn định và ngăn chặn sự mất nước trong hệ thống.
- Ứng dụng: Phốt cơ khí này thường được sử dụng trong các bơm có lưu lượng và áp suất cao để đảm bảo tính năng kín khít và tránh hư hỏng do mài mòn.
6. Đế bơm (Pump base)
- Chất liệu: Đế bơm thường làm bằng thép đúc hoặc thép không gỉ, có khả năng chịu lực và chống ăn mòn.
- Chức năng: Đế bơm giúp cố định các bộ phận của bơm, đặc biệt là trục và động cơ, đảm bảo sự ổn định trong suốt quá trình vận hành. Đế bơm được thiết kế chắc chắn để giảm rung động và tiếng ồn khi bơm hoạt động.
7. Cửa hút và cửa xả (Suction and discharge ports)
- Cửa hút: Là nơi nước được hút vào bơm. Cửa hút được thiết kế sao cho dòng nước vào bơm ổn định, không bị gián đoạn hay xoáy, từ đó đảm bảo hiệu suất tối ưu cho bơm.
- Cửa xả: Là nơi nước được đẩy ra sau khi được tạo ra lực li tâm. Cửa xả có thể được thiết kế theo hướng thẳng đứng hoặc ngang, tùy vào yêu cầu cụ thể của hệ thống.
8. Vòng bi (Bearings)
- Chức năng: Vòng bi giúp duy trì sự ổn định và độ chính xác của trục bơm trong quá trình quay. Vòng bi chịu lực và giảm ma sát giữa các bộ phận chuyển động, giúp tăng tuổi thọ bơm và giảm hao mòn.
- Vị trí: Vòng bi thường được lắp ở hai đầu của trục bơm để đảm bảo sự ổn định khi bơm vận hành.
9. Phần vỏ bơm (Pump casing cover)
- Chức năng: Vỏ bơm giúp bảo vệ các bộ phận bên trong bơm khỏi các yếu tố bên ngoài như bụi, cát và các tác nhân gây hại khác. Nó còn giúp chứa các bộ phận chuyển động và ngăn ngừa rò rỉ chất lỏng.
Bơm li tâm trục ngang SLW100-ISW100-160-I với lưu lượng 53.3 L/s (192 m³/h) có cấu tạo phức tạp với các bộ phận chính như thân bơm, cánh quạt, trục bơm, động cơ, phốt cơ khí, đế bơm, và vòng bi. Mỗi bộ phận trong cấu trúc này đều có vai trò quan trọng trong việc đảm bảo hiệu suất vận hành cao, ổn định và tuổi thọ lâu dài của bơm, đặc biệt trong các hệ thống yêu cầu lưu lượng lớn và áp suất cao
Lỗi thường gặp của bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h
Bơm ly tâm trục ngang SLW100-ISW100-160-I có thể gặp một số lỗi phổ biến trong quá trình vận hành, đặc biệt khi đạt lưu lượng cao như 53.3 L/s (192 m³/h). Dưới đây là các lỗi thường gặp, nguyên nhân và cách khắc phục cho bơm này:
1. Bơm không lên nước hoặc lưu lượng yếu
Nguyên nhân:
- Hệ thống hút không kín: Có thể có các khe hở hoặc rò rỉ ở đường ống hút hoặc phớt cơ khí, làm cho không khí xâm nhập vào hệ thống.
- Mực nước quá thấp: Nếu mực nước trong bể chứa thấp hơn mức yêu cầu, bơm sẽ không thể hút được nước hoặc lưu lượng sẽ giảm mạnh.
- Van hút bị tắc: Van hút bị kẹt hoặc tắc nghẽn có thể làm giảm lưu lượng.
- Tắc nghẽn trong ống hút: Các vật cản như cặn bẩn hoặc tạp chất trong ống hút sẽ cản trở lưu lượng nước.
- Cánh bơm bị mòn hoặc hư hỏng: Cánh bơm bị mòn hoặc hư hỏng sẽ làm giảm hiệu suất của bơm.
Cách khắc phục:
- Kiểm tra và đảm bảo rằng hệ thống hút không bị rò rỉ, thay thế phớt cơ khí nếu cần thiết.
- Đảm bảo mực nước luôn duy trì ở mức yêu cầu.
- Làm sạch van hút và kiểm tra các bộ phận trong đường ống hút.
- Kiểm tra và thay thế cánh bơm nếu phát hiện tình trạng mòn hoặc hư hỏng.
2. Bơm phát ra tiếng ồn hoặc rung lắc mạnh
Nguyên nhân:
- Mất cân bằng: Cánh bơm bị mòn không đều hoặc có vật cản trong ống hút có thể gây mất cân bằng động, dẫn đến rung động mạnh.
- Trục bơm bị cong hoặc hư hỏng: Trục bơm bị cong hoặc mòn sẽ làm cho bơm không hoạt động mượt mà và gây rung lắc.
- Vòng bi hỏng: Vòng bi của bơm có thể bị mòn hoặc thiếu dầu bôi trơn, dẫn đến ma sát mạnh và gây tiếng ồn.
Cách khắc phục:
- Kiểm tra cánh bơm và loại bỏ bất kỳ vật cản nào trong ống hút hoặc cánh bơm.
- Kiểm tra trục bơm và thay thế nếu phát hiện bị cong, mòn hoặc hư hỏng.
- Kiểm tra và thay vòng bi nếu cần, đảm bảo bôi trơn đúng cách.
3. Bơm bị nóng và không đạt công suất
Nguyên nhân:
- Tắc nghẽn trong hệ thống: Nếu ống hút hoặc xả bị tắc nghẽn, bơm sẽ phải hoạt động quá tải, dẫn đến quá nhiệt.
- Lượng nước cấp vào quá ít: Khi bơm không nhận đủ nước đầu vào hoặc nước không được cấp đều, động cơ bơm sẽ bị quá tải và nóng lên.
- Công suất động cơ không đủ: Nếu động cơ không đủ công suất hoặc bị giảm hiệu suất do vấn đề về điện áp, bơm sẽ không đạt công suất yêu cầu.
- Bơm chạy khô: Nếu bơm không được cấp đủ nước trong quá trình vận hành, sẽ xảy ra hiện tượng chạy khô gây quá nhiệt và hư hỏng.
Cách khắc phục:
- Kiểm tra và làm sạch các ống dẫn để loại bỏ tắc nghẽn.
- Đảm bảo mực nước đầu vào ổn định và đầy đủ.
- Kiểm tra điện áp và công suất động cơ để đảm bảo động cơ đủ công suất để vận hành bơm.
- Đảm bảo bơm luôn được cấp nước trong suốt quá trình vận hành, tránh tình trạng chạy khô.
4. Bơm bị rò rỉ nước
Nguyên nhân:
- Phớt cơ khí bị hỏng: Phớt cơ khí hoặc vòng đệm bị mòn sẽ gây ra rò rỉ nước từ khu vực trục của bơm.
- Vòng bi bị mòn: Vòng bi bị mòn hoặc hỏng cũng có thể khiến trục bơm bị lệch, gây rò rỉ nước.
- Vỏ bơm bị nứt hoặc hư hỏng: Một số vết nứt trong vỏ bơm có thể dẫn đến rò rỉ nước.
Cách khắc phục:
- Kiểm tra và thay thế phớt cơ khí hoặc vòng đệm nếu chúng bị mòn hoặc hư hỏng.
- Kiểm tra vòng bi và thay thế nếu cần thiết.
- Kiểm tra vỏ bơm và thay thế hoặc sửa chữa nếu có dấu hiệu nứt hoặc hư hỏng.
5. Bơm không khởi động được hoặc ngừng hoạt động đột ngột
Nguyên nhân:
- Vấn đề về nguồn điện: Đôi khi nguồn điện không ổn định hoặc có sự cố về điện có thể làm cho bơm không khởi động được.
- Rơ le bảo vệ quá tải kích hoạt: Nếu bơm hoạt động quá tải, rơ le bảo vệ quá tải có thể ngắt điện tự động để bảo vệ bơm khỏi hư hỏng.
- Động cơ bị hỏng: Động cơ bơm có thể bị hỏng do các vấn đề như quá tải, cháy cuộn dây hoặc rối loạn về điện.
Cách khắc phục:
- Kiểm tra nguồn điện, đảm bảo điện áp ổn định và đúng tiêu chuẩn.
- Kiểm tra rơ le bảo vệ quá tải và đảm bảo chúng không bị kích hoạt sai.
- Kiểm tra động cơ bơm và thay thế nếu phát hiện hư hỏng hoặc cháy cuộn dây.
6. Bơm hoạt động nhưng không đạt hiệu suất tối ưu
Nguyên nhân:
- Lưu lượng hoặc áp suất không đúng yêu cầu: Nếu bơm không đạt được lưu lượng hoặc áp suất đúng theo thông số kỹ thuật, có thể do việc điều chỉnh van hoặc các bộ phận cơ khí bị mòn.
- Bơm bị mòn hoặc hư hỏng: Các bộ phận trong bơm như cánh bơm, phớt, hoặc vòng bi bị mòn có thể làm giảm hiệu suất của bơm.
Cách khắc phục:
- Kiểm tra và điều chỉnh van để đảm bảo lưu lượng và áp suất đúng yêu cầu.
- Kiểm tra các bộ phận của bơm như cánh bơm, vòng bi và phớt để thay thế nếu cần thiết.
7. Dòng nước không ổn định hoặc có hiện tượng "cavitation"
Nguyên nhân:
- Áp suất hút quá thấp: Nếu áp suất ở đầu hút quá thấp, có thể gây hiện tượng cavitation (sự hình thành và vỡ bọt khí trong bơm), gây tiếng ồn và rung lắc mạnh.
- Lưu lượng quá cao: Khi lưu lượng quá cao so với khả năng của bơm, áp suất sẽ giảm mạnh và có thể gây cavitation.
Cách khắc phục:
- Điều chỉnh hệ thống để đảm bảo áp suất hút luôn duy trì ở mức yêu cầu.
- Giảm lưu lượng bơm nếu cần thiết để tránh tình trạng cavitation.
Bơm ly tâm trục ngang SLW100-ISW100-160-I có thể gặp một số lỗi phổ biến trong quá trình vận hành, đặc biệt khi đạt lưu lượng cao như 53.3 L/s (192 m³/h). Các lỗi như không lên nước, tiếng ồn, rung lắc, quá nhiệt, rò rỉ nước, và mất hiệu suất có thể xảy ra do nhiều nguyên nhân khác nhau. Để khắc phục những vấn đề này, cần thực hiện kiểm tra và bảo trì định kỳ, làm sạch hệ thống, thay thế các bộ phận bị mòn, và đảm bảo nguồn điện ổn định
Điều kiện làm việc bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

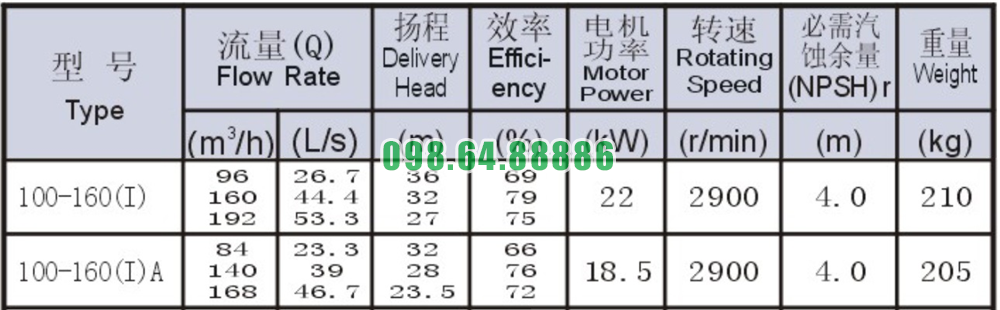

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h

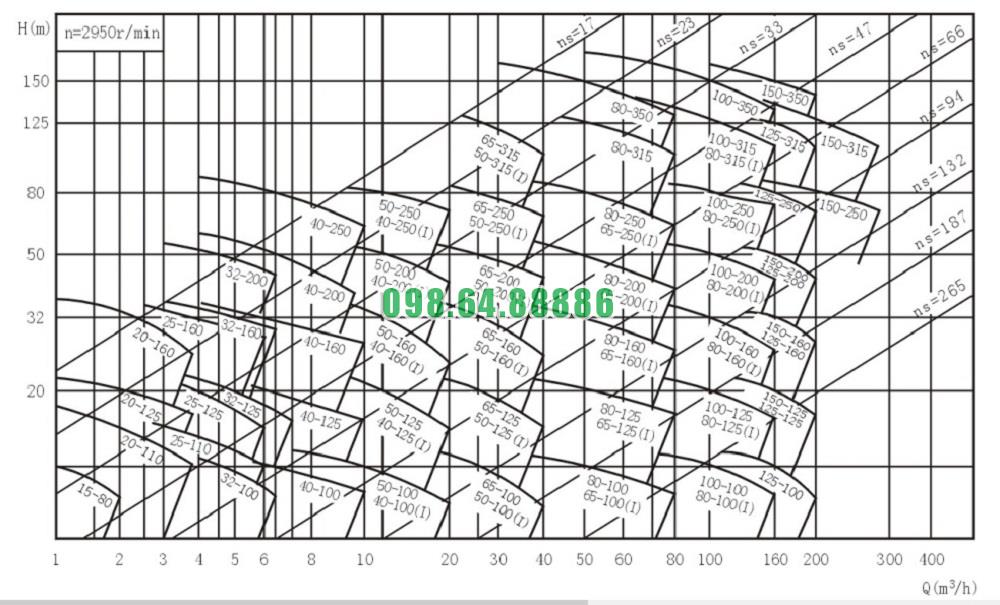

Đường cong hiệu suất bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h

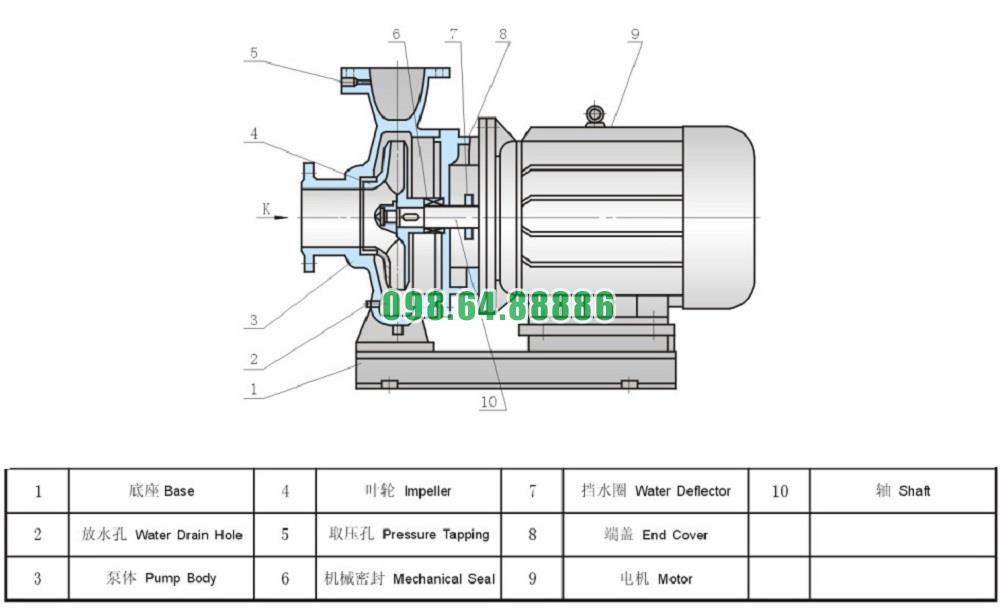

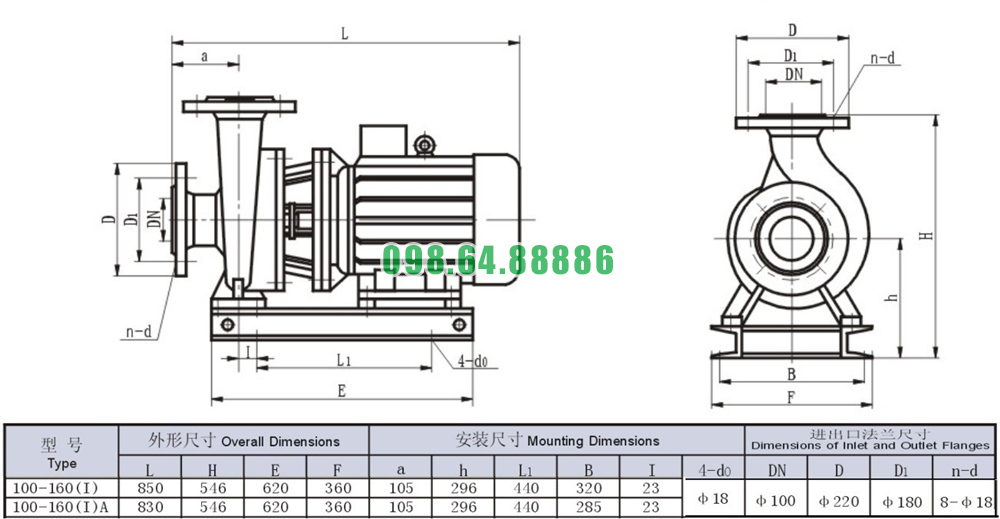

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100- ISW100-160-I lưu lượng 53.3 L/s hoặc 192 m3/h
