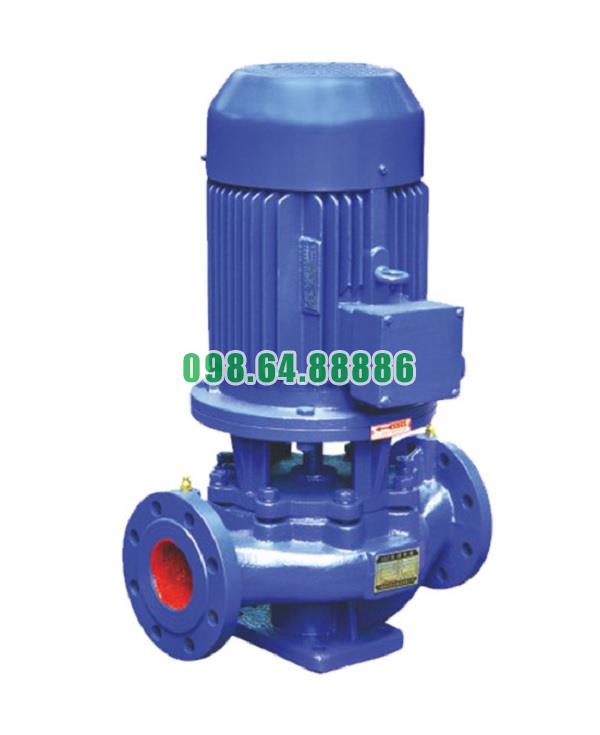

Máy bơm đường ống trục đứng model ISG65-100, IRG65-100 là thiết bị ly tâm dạng thẳng đứng, được thiết kế với cấu trúc đồng trục và kết nối inline. Mỗi bộ phận đều được chế tạo chính xác, nhằm đảm bảo hiệu suất cao, độ bền lâu dài và vận hành ổn định trong nhiều môi trường khác nhau. Dưới đây là các bộ phận chính cấu thành nên thiết bị.
Đây là phần bao bọc toàn bộ buồng bơm, làm nhiệm vụ:
Định hình dòng chảy và thu năng lượng từ cánh bơm
Chịu áp suất cao trong quá trình bơm vận hành
Bảo vệ các chi tiết bên trong, đảm bảo kín khít và ổn định
Thân bơm được chế tạo từ gang cầu hoặc inox 304, có khả năng chống ăn mòn và chịu được nhiệt độ cao (lên đến 90–120°C).
Cánh bơm là bộ phận tạo ra áp suất nhờ lực ly tâm. Khi quay, cánh hút chất lỏng từ tâm vào và đẩy ra mép ngoài:
Tạo lưu lượng và áp lực cho chất lỏng
Thiết kế kín hoặc bán hở tùy theo đặc tính chất lỏng
Gia công cân bằng động, giúp vận hành êm và bền
Vật liệu cánh bơm thường là đồng, inox hoặc gang hợp kim, có độ cứng và độ bền cao.
Là chi tiết truyền động từ động cơ đến cánh bơm:
Quay đồng trục với động cơ, giúp truyền lực hiệu quả
Chịu được lực xoắn và mài mòn, đảm bảo vận hành liên tục
Làm bằng thép không gỉ, tăng khả năng chống ăn mòn
Trục được gia công chính xác để tránh lệch tâm và giảm ma sát với vòng bi.
Là bộ phận làm kín giữa trục quay và thân bơm:
Ngăn rò rỉ chất lỏng ra ngoài buồng bơm
Bảo vệ động cơ khỏi ẩm ướt và ăn mòn
Chịu mài mòn và nhiệt độ cao, đảm bảo độ kín tuyệt đối
Phớt cơ khí thường được làm từ ceramic – carbon – silicon carbide kết hợp với vòng đệm cao su chịu nhiệt như EPDM hoặc Viton.
Là bộ phận cung cấp năng lượng cho bơm:
Biến điện năng thành mô-men xoắn quay
Truyền lực trực tiếp xuống trục và cánh bơm
Chạy ổn định ở tốc độ định mức (thường là 2900 vòng/phút)
Động cơ thường có tiêu chuẩn chống bụi nước IP54 hoặc IP55, có thể tích hợp biến tần điều khiển tốc độ.
Giữ cho trục bơm quay êm và chính xác:
Giảm ma sát giữa trục và thân bơm
Tăng độ bền của trục và động cơ
Được bôi trơn bằng mỡ chịu nhiệt hoặc dầu bôi trơn chuyên dụng
Chất lượng vòng bi quyết định độ êm và tuổi thọ của toàn bộ thiết bị.
Là kết cấu đỡ toàn bộ khối bơm, đảm bảo ổn định trong vận hành:
Cố định bơm trên nền móng bê tông hoặc khung thép
Giảm rung lắc và truyền động rung xuống nền
Đảm bảo an toàn khi lắp đặt và bảo trì
Thường được chế tạo từ gang đúc hoặc thép hàn có phủ sơn chống gỉ.
Là hai cổng kết nối trực tiếp với hệ thống đường ống:
Bố trí thẳng hàng (inline), giúp giảm tổn thất dòng chảy
Tiêu chuẩn mặt bích JIS, DIN hoặc ANSI, dễ kết nối và thay thế
Gia công phẳng và dày, chịu được áp lực làm việc liên tục
Các bộ phận phụ bảo vệ phần quay và phần điện của bơm:
Ngăn bụi bẩn, nước hoặc dị vật lọt vào bơm
Tăng độ an toàn cho người vận hành
Dễ tháo lắp khi bảo trì
Máy bơm đường ống trục đứng ISG65-100, IRG65-100 gồm các bộ phận chính như thân bơm, cánh bơm, trục, phớt cơ khí, động cơ, vòng bi và chân đế. Mỗi bộ phận đóng vai trò cụ thể, nhưng khi kết hợp lại, chúng tạo nên một hệ thống bơm hoàn chỉnh, hoạt động hiệu quả, bền bỉ và đáng tin cậy. Với cấu tạo khoa học và vật liệu bền vững, thiết bị này đáp ứng tốt các yêu cầu kỹ thuật khắt khe trong các hệ thống cấp nước, tăng áp và tuần hoàn công nghiệp
Máy bơm ISG65-100 và IRG65-100 được thiết kế đặc biệt để đáp ứng yêu cầu hoạt động liên tục trong thời gian dài mà vẫn đảm bảo độ ổn định cao. Đây là dòng bơm ly tâm trục đứng đồng trục, có khả năng vận hành 24/24 nhờ các yếu tố sau:
Trục quay đồng tâm, giảm ma sát và rung lắc khi quay liên tục
Cánh bơm đúc nguyên khối, có độ bền cao và phân phối áp lực đều
Buồng bơm và thân bơm chắc chắn, chịu áp suất tốt, không bị biến dạng dù làm việc kéo dài
Sử dụng động cơ kín chống bụi và chống nước (IP55 trở lên), có thể làm việc liên tục mà không lo quá nhiệt
Tùy phiên bản có thể lắp thêm quạt làm mát cưỡng bức, hỗ trợ làm việc ở môi trường nhiệt độ cao hoặc tải nặng
Dòng khởi động thấp, tiết kiệm điện, thích hợp cho hệ thống vận hành không ngắt quãng
Trang bị phớt cơ khí chất lượng cao (graphite – ceramic, silicon carbide – silicon carbide) chịu được áp lực và nhiệt độ ổn định
Gioăng kín thường dùng vật liệu EPDM hoặc Viton, giúp duy trì khả năng làm kín lâu dài
Tránh rò rỉ, đảm bảo máy không ngừng hoạt động do sự cố làm kín
Có thể tích hợp với biến tần để điều chỉnh tốc độ quay, phù hợp với tải biến đổi liên tục
Kết nối dễ dàng với hệ thống điều khiển trung tâm, PLC hoặc cảm biến áp suất
Tự động tắt/mở khi đến giới hạn vận hành, giúp duy trì tính liên tục mà vẫn an toàn
Để đảm bảo bơm hoạt động 24/24 hiệu quả, cần đáp ứng các điều kiện sau:
Hệ thống điện ổn định, có thiết bị bảo vệ quá tải, mất pha, ngắn mạch
Nhiệt độ chất lỏng không vượt quá giới hạn cho phép, thường từ 5°C đến 100°C tùy model
Chất lỏng không có tạp chất rắn lớn, tránh làm mòn cánh và nghẹt đường ống
Bảo trì định kỳ đúng lịch để tránh hao mòn không kiểm soát
Trong hệ thống HVAC tòa nhà, bơm ISG65-100 được sử dụng để cấp nước làm mát, chạy liên tục theo chu kỳ ngày đêm
Tại các trạm xử lý nước thải, IRG65-100 hoạt động ổn định nhiều tháng liền với chu kỳ làm việc 24/7
Ở các nhà máy sản xuất thực phẩm hoặc hóa mỹ phẩm, bơm được dùng để tuần hoàn nước nóng/lạnh liên tục không gián đoạn
Máy bơm đường ống trục đứng model ISG65-100, IRG65-100 là dòng bơm được đánh giá cao về khả năng vận hành liên tục, bền bỉ và ổn định trong các hệ thống kỹ thuật công nghiệp. Khi được lắp đặt đúng cách và bảo trì hợp lý, bơm có thể hoạt động không ngừng nghỉ trong nhiều tuần hoặc nhiều tháng, giúp tối ưu hóa năng suất và giảm rủi ro dừng máy
Bơm đường ống trục đứng, bơm tăng áp, bơm booster inline ISG65-100, IRG65-100 1.5kw
5.443.200 VND
