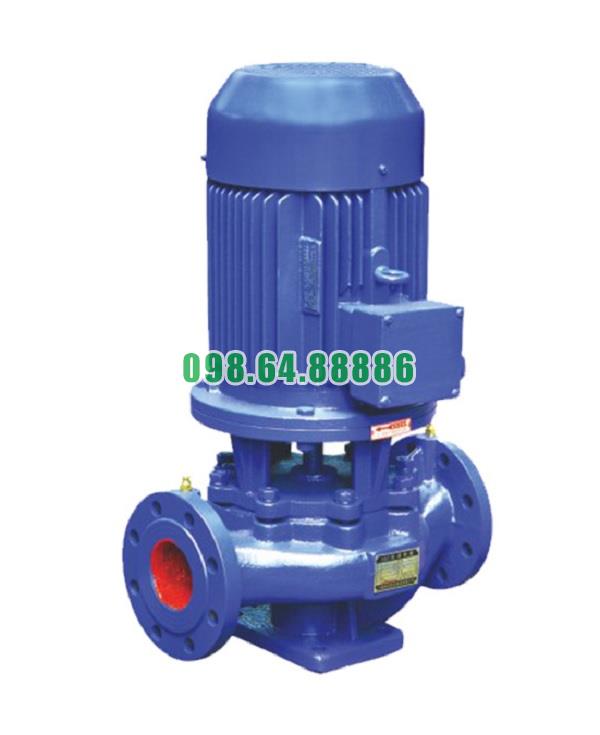

Máy bơm trục thẳng đứng, bơm booster inline, bơm lùa ISG65-160B, IRG65-160B, 3kw

Cách Cánh Bơm Của Bơm Trục Thẳng Đứng Model ISG65-160B, IRG65-160B Làm Việc

Cấu Tạo Cánh Bơm

Bơm trục thẳng đứng ISG65-160B, IRG65-160B sử dụng cánh bơm dạng kín (closed impeller), được lắp trực tiếp lên trục quay đồng trục với động cơ.

• Cánh có nhiều lá cong dạng xoắn, giúp dẫn hướng dòng chảy mượt mà, hạn chế xoáy rối.

• Được chế tạo từ vật liệu như inox 304/316, đồng thau hoặc gang hợp kim, tùy vào yêu cầu chất lỏng bơm.

Nguyên Lý Làm Việc Của Cánh Bơm

1. Bắt đầu quay cùng trục
   Khi động cơ khởi động, trục bơm quay → kéo cánh bơm quay với tốc độ cao (thường 1450 – 2900 vòng/phút).

2. Tạo vùng áp suất thấp ở tâm cánh
   Khi cánh quay, vùng tâm cánh (mắt bơm) tạo ra áp suất thấp → nước từ đường hút bị hút vào buồng bơm.

3. Tạo lực ly tâm
   Cánh bơm quay nhanh tạo lực ly tâm, đẩy nước từ tâm ra phía ngoài mép cánh. Trong quá trình này:

• Động năng của cánh chuyển vào dòng chất lỏng

• Nước được gia tốc về phía thành buồng bơm

4. Tăng áp và hướng dòng chảy
   Sau khi rời khỏi cánh, dòng nước đi qua buồng xoắn (volute casing) – nơi tốc độ dòng giảm nhưng áp suất tăng lên.
   → Dòng nước có áp suất cao được đẩy ra cửa xả.

Các Yếu Tố Tăng Hiệu Quả Làm Việc

• Hình dạng lá cánh tối ưu, giảm tổn thất năng lượng thủy lực

• Khoảng cách khe hở nhỏ giữa mép cánh và vỏ bơm giúp nâng cao hiệu suất

• Số lượng và độ cong lá cánh phù hợp, đảm bảo nước đi theo hướng chính, hạn chế dòng rối và xung áp

Ưu Điểm Khi Cánh Bơm Làm Việc

• Tăng áp lực mạnh, đảm bảo cột áp cao cho hệ thống nhiều tầng

• Lưu lượng ổn định, hạn chế dao động đột ngột

• Vận hành êm, không tạo tiếng ồn lớn khi nước đi qua cánh

• Ít bị ăn mòn và mài mòn, nhờ vật liệu cánh chọn lọc và nước lưu thông mượt

Cánh bơm của ISG65-160B, IRG65-160B là bộ phận trọng yếu giúp chuyển hóa năng lượng quay thành áp lực dòng chảy. Với thiết kế kín, hình dạng tối ưu và cấu tạo chắc chắn, cánh bơm đảm bảo khả năng tăng áp mạnh, vận hành ổn định và hiệu suất cao, góp phần làm nên độ tin cậy và hiệu quả kinh tế vượt trội cho dòng bơm trục đứng này

Sử dụng Bơm trục thẳng đứng model ISG65-160B, IRG65-160B cho tưới tiêu

Phù hợp với nhiều mô hình tưới tiêu nông nghiệp

Tưới nhỏ giọt, phun mưa, tưới truyền thống

Bơm ISG65-160B và IRG65-160B có cột áp cao và lưu lượng ổn định, phù hợp với hầu hết các loại hình tưới như:

• Tưới nhỏ giọt cho cây trồng cần kiểm soát lượng nước chính xác

• Tưới phun mưa trên ruộng lớn hoặc vườn cây ăn trái

• Tưới luống truyền thống trên đất ruộng bằng hệ thống ống chính – nhánh

Cấp nước từ giếng, ao, bể chứa

• Bơm có thể hút nước từ giếng khoan, bể chứa, hồ ao, sau đó đẩy lên hệ thống ống tưới

• Kết cấu trục đứng giúp dễ lắp đặt trong trạm bơm diện tích nhỏ hoặc cạnh bờ ao

Đảm bảo lưu lượng và áp lực ổn định

Thiết kế đa tầng cánh

• Với cấu tạo nhiều tầng cánh, bơm có khả năng tạo áp suất cao mà không cần công suất lớn, rất hiệu quả khi:

  • Tưới đồng đều cho khu vực rộng

  • Chia nhiều tuyến ống tưới

  • Vận hành trên địa hình đồi dốc

Cánh bơm vận hành liên tục không dao động

• Bơm ISG/IRG duy trì lưu lượng đều, áp lực ổn định trong suốt thời gian tưới, hạn chế hiện tượng mất nước, gián đoạn hoặc hư đầu tưới do tụt áp

Tiết kiệm chi phí và năng lượng trong nông nghiệp

Dễ tích hợp với hệ thống tưới tự động

• Có thể lắp biến tần điều khiển bơm theo thời gian tưới hoặc độ ẩm đất

• Bơm chỉ hoạt động khi cần, giúp tiết kiệm điện năng và giảm hao mòn thiết bị

Vận hành êm, bền bỉ, ít bảo trì

• Động cơ hoạt động ổn định, không nóng khi chạy dài

• Các bộ phận chịu mài mòn như phớt, cánh bơm, vòng bi được thiết kế cho môi trường có độ ẩm và tạp chất nhẹ

Lắp đặt đơn giản và linh hoạt

Thiết kế thẳng trục, gọn gàng

• Không chiếm nhiều không gian lắp đặt

• Dễ tích hợp vào hệ thống ống sẵn có hoặc nâng cấp hệ tưới cũ

Kết nối dễ với ống PE, PVC, HDPE

• Cửa hút – xả chuẩn mặt bích giúp nối nhanh vào ống tưới tiêu tiêu chuẩn hoặc ống mềm có khớp chuyển đổi

Ứng dụng thực tế trong sản xuất nông nghiệp

• Trang trại rau sạch, nhà kính, nơi cần tưới chính xác và áp lực ổn định

• Vườn cam, xoài, thanh long, cần chia vùng tưới phun mưa theo thời điểm

• Cánh đồng lúa, ngô, đậu, sử dụng tưới luống hoặc tưới ngập điều tiết bằng van khóa

Thông số kỹ thuật và kích thước bơm model ISG65-160B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160B

Đường cong hiệu suất bơm model ISG65-160B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160B

Phụ kiện và kích thước lắp đặt bơm model ISG65-160B

Phương thức lắp đặt bơm model ISG65-160B
