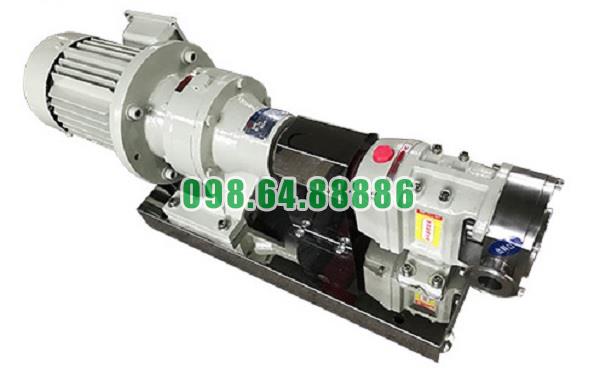

Máy bơm cánh khế 3RP-35 là dòng bơm chuyển dịch tích cực sử dụng hai cánh khế quay đồng bộ để hút và đẩy chất lỏng. Máy có lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 51 mm và động cơ công suất 4 kW.
Để máy vận hành kín khít và ổn định, phớt làm kín phải phối hợp chính xác với trục bơm, cánh khế, bánh răng đồng bộ, ổ đỡ, thân bơm và các bộ phận truyền động. Trong đó, phớt làm kín giữ vai trò đặc biệt quan trọng vì đây là chi tiết ngăn chất lỏng thoát ra ngoài tại vị trí trục đi xuyên qua thân bơm.
Phớt làm kín được lắp tại khu vực tiếp giáp giữa buồng chứa chất lỏng và cụm truyền động. Trục bơm phải quay liên tục để dẫn động cánh khế, nhưng vị trí trục đi qua thân bơm lại có nguy cơ tạo thành khe hở khiến chất lỏng rò rỉ.
Phớt có nhiệm vụ bịt kín khe hở này trong khi vẫn cho phép trục quay ổn định. Nhờ đó, chất lỏng được giữ bên trong buồng bơm, còn ổ đỡ, bánh răng và dầu bôi trơn trong khoang truyền động được bảo vệ khỏi sự xâm nhập của chất bơm.
Cụm phớt làm kín thường bao gồm mặt phớt quay, mặt phớt tĩnh, bộ phận tạo lực ép và các gioăng phụ. Mặt phớt quay chuyển động cùng trục bơm, trong khi mặt phớt tĩnh được cố định trên thân máy.
Hai mặt phớt được gia công phẳng và ép sát vào nhau để tạo đường làm kín. Giữa chúng hình thành một lớp màng chất lỏng rất mỏng, vừa hỗ trợ bôi trơn vừa hạn chế ma sát khi trục quay ở tốc độ 750 vòng/phút.
Các gioăng phụ làm kín những vị trí cố định giữa phớt, trục và thân bơm. Sự phối hợp giữa mặt phớt chính và gioăng phụ giúp máy bơm cánh khế 3RP-35 hạn chế rò rỉ tại toàn bộ khu vực trục.
Khi máy bơm cánh khế 3RP-35 hoạt động, chất lỏng trong buồng bơm chịu tác động của áp suất làm việc đến 0.6 MPa. Nếu cụm phớt không đủ kín, chất lỏng có thể thoát ra ngoài dọc theo trục bơm.
Phớt làm kín tốt giúp giảm thất thoát nguyên liệu, giữ khu vực vận hành sạch và hạn chế chất lỏng tiếp xúc với các bộ phận điện, cơ khí bên ngoài. Điều này đặc biệt quan trọng khi bơm thực phẩm, mỹ phẩm, nhũ tương hoặc các dung dịch cần kiểm soát vệ sinh.
Phía sau buồng bơm là khu vực chứa bánh răng đồng bộ, ổ đỡ và dầu bôi trơn. Nếu chất bơm xâm nhập vào khoang này, dầu có thể bị nhiễm bẩn, bánh răng dễ ăn mòn và ổ đỡ nhanh xuống cấp.
Phớt tạo ranh giới kín giữa buồng chất lỏng và khoang truyền động. Nhờ đó, bánh răng đồng bộ được bôi trơn đúng điều kiện, ổ đỡ hoạt động ổn định và tuổi thọ của cụm truyền động được duy trì lâu hơn.
Trục bơm là bộ phận truyền lực đến cánh khế và cũng là bề mặt làm việc trực tiếp với phớt. Trục phải có độ cứng, độ đồng tâm và độ nhẵn phù hợp để cụm phớt duy trì khả năng làm kín.
Nếu trục bị cong, rung hoặc đảo khi quay, hai mặt phớt sẽ không tiếp xúc đều. Tình trạng này có thể làm phớt mòn lệch, tăng nhiệt và xuất hiện rò rỉ.
Vì vậy, độ ổn định của trục là điều kiện quan trọng giúp phớt máy bơm cánh khế 3RP-35 làm việc hiệu quả.
Máy bơm cánh khế 3RP-35 sử dụng hai trục riêng biệt, mỗi trục dẫn động một cánh khế. Cấu trúc trục đôi giúp phân bổ tải trọng và giữ cho hai cánh quay ổn định trong buồng bơm.
Mỗi vị trí trục đi qua thân bơm đều cần được làm kín. Do đó, độ chính xác khi lắp đặt trục và phớt có ảnh hưởng lớn đến khả năng chống rò rỉ của toàn bộ đầu bơm.
Hai trục được căn chỉnh đúng tâm sẽ giúp phớt chịu tải đều, hạn chế mài mòn cục bộ và duy trì độ kín trong thời gian dài.
Cánh khế là bộ phận trực tiếp dịch chuyển chất lỏng. Khi hai cánh quay ngược chiều nhau, chúng tạo ra các khoang chứa giữa cánh và thành buồng bơm.
Tại cửa hút, thể tích khoang tăng lên để đưa chất lỏng vào máy. Các khoang tiếp tục di chuyển dọc theo thành buồng bơm, sau đó thu hẹp ở cửa xả để đẩy chất lỏng ra ngoài.
Cặp cánh khế không tiếp xúc trực tiếp với nhau. Thiết kế này giúp giảm ma sát, hạn chế rung động và giảm tải tác động lên trục cùng phớt làm kín.
Bánh răng đồng bộ điều khiển hai trục quay cùng tốc độ nhưng ngược chiều nhau. Bộ phận này giúp cặp cánh khế duy trì đúng khoảng cách trong suốt quá trình vận hành.
Nếu bánh răng bị mòn hoặc sai lệch, cánh khế có thể quay không đúng vị trí, làm tăng rung động và tải trọng lên trục. Khi trục rung mạnh, phớt sẽ nhanh mòn và dễ rò rỉ.
Vì vậy, hệ thống bánh răng đồng bộ không chỉ bảo vệ cánh khế mà còn góp phần duy trì độ kín của cụm phớt.
Ổ đỡ nâng đỡ hai trục và giữ chúng quay ổn định ở tốc độ 750 vòng/phút. Bộ phận này tiếp nhận tải trọng phát sinh từ cánh khế, bánh răng và lực cản của chất lỏng.
Khi ổ đỡ hoạt động tốt, trục ít bị rung hoặc lệch tâm. Điều này giúp mặt phớt quay tiếp xúc đều với mặt phớt tĩnh, hạn chế phát nhiệt và mài mòn không đồng đều.
Ổ đỡ bị rơ hoặc hư hỏng thường làm giảm nhanh tuổi thọ của phớt. Vì vậy, kiểm tra ổ đỡ là một phần quan trọng khi xử lý hiện tượng rò rỉ tại trục.
Thân bơm là kết cấu bao quanh cánh khế và chịu áp suất của chất lỏng. Buồng bơm bên trong được gia công theo hình dạng phù hợp với chuyển động của hai cánh.
Thân bơm phải có độ cứng vững để không biến dạng khi máy làm việc ở áp suất 0.6 MPa. Nếu thân bơm bị biến dạng, vị trí lắp trục và phớt có thể sai lệch, làm giảm khả năng làm kín.
Bề mặt buồng bơm nhẵn còn giúp chất lỏng lưu thông thuận lợi, giảm cặn bám và hạn chế tải trọng bất thường tác động lên cánh khế.
Nắp bơm đóng kín mặt trước của buồng bơm và cho phép kỹ thuật viên tiếp cận cánh khế khi cần kiểm tra hoặc vệ sinh. Giữa nắp và thân bơm thường có gioăng làm kín để ngăn chất lỏng rò rỉ qua bề mặt lắp ghép.
Gioăng phải được đặt đúng vị trí, không xoắn, rách hoặc biến dạng. Bulong nắp bơm cần được siết đều để áp lực phân bố cân bằng trên toàn bộ bề mặt gioăng.
Phớt trục và gioăng nắp bơm cùng tạo nên hệ thống làm kín tổng thể cho đầu bơm cánh khế 3RP-35.
Cổng hút và cổng xả có đường kính kết nối 51 mm, là vị trí liên kết giữa máy bơm với hệ thống đường ống. Các mối nối cần sử dụng gioăng phù hợp và được siết chắc để ngăn lọt khí hoặc rò rỉ chất lỏng.
Nếu cửa hút bị hở, không khí có thể đi vào buồng bơm, khiến lưu lượng không ổn định và làm phớt thiếu khả năng bôi trơn. Nếu cửa xả rò rỉ hoặc bị tắc, áp suất trong máy có thể biến động và làm tăng tải lên cụm phớt.
Vì vậy, độ kín của cổng hút xả có liên quan trực tiếp đến điều kiện làm việc của phớt.
Khớp nối truyền mô-men từ động cơ 4 kW đến trục dẫn động của máy bơm. Bộ phận này hỗ trợ truyền lực ổn định và hấp thụ một phần rung động nhỏ giữa động cơ với đầu bơm.
Nếu khớp nối bị lệch hoặc lắp không đồng tâm, trục bơm có thể chịu lực lệch hướng. Hậu quả là ổ đỡ và phớt làm kín nhanh mòn, máy rung mạnh và xuất hiện rò rỉ tại trục.
Căn chỉnh chính xác khớp nối là điều kiện cần thiết để phớt duy trì tuổi thọ và khả năng làm kín.
Động cơ 4 kW cung cấp lực quay cho máy bơm cánh khế 3RP-35. Nguồn lực này giúp cánh khế duy trì tốc độ 750 vòng/phút và tạo lưu lượng 15 m³/h trong điều kiện vận hành phù hợp.
Động cơ hoạt động ổn định giúp trục quay đều, giảm giật tải và hạn chế rung động truyền đến phớt. Ngược lại, động cơ quá tải, nguồn điện không ổn định hoặc khởi động liên tục có thể làm hệ thống truyền động rung và ảnh hưởng đến độ kín.
Đầu bơm, cụm truyền động và động cơ được cố định trên cùng một bệ máy. Bệ có nhiệm vụ giữ các bộ phận đúng vị trí và duy trì sự thẳng hàng giữa trục động cơ với trục bơm.
Bệ máy cong, yếu hoặc lắp trên nền không bằng phẳng có thể làm sai lệch trục. Sự sai lệch này truyền trực tiếp đến ổ đỡ và phớt, gây mòn nhanh hoặc rò rỉ.
Do đó, một bệ máy chắc chắn góp phần quan trọng vào khả năng làm kín ổn định của máy bơm cánh khế 3RP-35.
Phớt làm kín chỉ hoạt động hiệu quả khi các bộ phận liên quan được lắp đặt và vận hành đúng kỹ thuật. Máy không được chạy khô vì phớt cần chất lỏng để hỗ trợ bôi trơn và làm mát bề mặt tiếp xúc.
Áp suất không nên vượt quá 0.6 MPa và đường xả không được đóng kín khi máy đang hoạt động. Trục, ổ đỡ, bánh răng và khớp nối cần được kiểm tra khi xuất hiện tiếng kêu, rung động hoặc nhiệt độ bất thường.
Sau khi bơm chất lỏng đặc, buồng bơm cần được vệ sinh để tránh cặn khô làm kẹt cánh. Khi cánh bị kẹt, tải trọng truyền lên trục và phớt sẽ tăng mạnh.
Phớt máy bơm cánh khế 3RP-35 cần được kiểm tra khi xuất hiện các dấu hiệu như:
Chất lỏng rò rỉ tại vị trí trục.
Khu vực phớt nóng bất thường.
Máy rung hoặc phát ra tiếng ma sát.
Lưu lượng và áp suất giảm không rõ nguyên nhân.
Chất bơm xâm nhập vào khoang truyền động.
Dầu bánh răng có dấu hiệu nhiễm chất lỏng.
Việc xử lý sớm giúp tránh chất lỏng làm hư ổ đỡ, bánh răng và các bộ phận truyền động quan trọng.
Phớt làm kín là bộ phận quan trọng giúp máy bơm cánh khế 3RP-35 ngăn rò rỉ chất lỏng tại vị trí trục, bảo vệ ổ đỡ và cách ly buồng bơm với khoang bánh răng. Hiệu quả làm kín phụ thuộc vào độ phẳng của mặt phớt, chất lượng gioăng, sự ổn định của trục và điều kiện vận hành thực tế.
Các bộ phận như cặp cánh khế, trục đôi, bánh răng đồng bộ, ổ đỡ, thân bơm, nắp bơm, cổng kết nối 51 mm, khớp nối, động cơ 4 kW và bệ máy đều có ảnh hưởng trực tiếp hoặc gián tiếp đến phớt. Khi toàn bộ các chi tiết phối hợp chính xác, máy bơm cánh khế 3RP-35 có thể duy trì lưu lượng 15 m³/h, áp suất 0.6 MPa và tốc độ quay 750 vòng/phút với độ kín và độ ổn định cao.
Máy bơm cánh khế 3RP-35 được sử dụng phổ biến trong ngành thực phẩm để vận chuyển các loại nguyên liệu dạng lỏng, sệt, nhũ tương hoặc có độ nhớt cao. Thiết bị hoạt động theo nguyên lý dịch chuyển thể tích, sử dụng hai rotor dạng cánh khế quay đồng bộ để hút và đẩy nguyên liệu từ cửa vào đến cửa ra.
Với lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 51 mm và công suất động cơ 4 kW, máy bơm cánh khế 3RP-35 phù hợp với các dây chuyền cần vận chuyển thực phẩm liên tục, ổn định và hạn chế làm thay đổi cấu trúc sản phẩm.
Nước sốt và tương cà thường có độ nhớt cao, dễ bám dính vào thành bồn và đường ống. Máy bơm cánh khế 3RP-35 tạo các khoang thể tích giữa rotor và thân bơm để cuốn sản phẩm đi liên tục, nhờ đó có thể vận chuyển nước sốt đặc mà không phụ thuộc hoàn toàn vào khả năng tự chảy của nguyên liệu.
Thiết bị có thể dùng để chuyển nước sốt từ bồn phối trộn sang bồn chứa, bồn trung gian hoặc hệ thống chiết rót.
Nước sốt và tương cà cần giữ được độ mịn, độ sánh và trạng thái đồng nhất. Rotor cánh khế vận chuyển sản phẩm tương đối nhẹ nhàng, hạn chế lực cắt và giảm nguy cơ tạo bọt hoặc tách lớp.
Nhờ đó, máy bơm cánh khế 3RP-35 phù hợp với các dây chuyền sản xuất tương cà, tương ớt, sốt gia vị, sốt mayonnaise và nhiều loại sốt thực phẩm khác.
Mật đường và mạch nha là những nguyên liệu có độ đặc và khả năng bám dính cao. Khi nhiệt độ giảm, chúng trở nên đặc hơn và khó vận chuyển bằng các loại bơm thông thường.
Máy bơm cánh khế 3RP-35 sử dụng nguyên lý bơm thể tích để giữ nguyên liệu trong từng khoang và đẩy đi qua đường ống. Cơ chế này giúp duy trì dòng mật đường hoặc mạch nha ổn định hơn trong dây chuyền sản xuất bánh, kẹo và thực phẩm chế biến.
Trong ngành bánh kẹo, máy bơm cánh khế 3RP-35 có thể dùng để cấp mật đường và mạch nha từ bồn chứa đến nồi nấu hoặc bồn phối trộn. Dòng nguyên liệu ổn định giúp kiểm soát tỷ lệ phối liệu tốt hơn và hạn chế gián đoạn sản xuất.
Socola lỏng có độ nhớt cao và nhạy cảm với nhiệt độ. Nếu nhiệt độ giảm, socola có thể đặc hoặc đông lại trong đường ống. Máy bơm cánh khế 3RP-35 phù hợp để vận chuyển socola khi nguyên liệu được duy trì ở trạng thái lỏng thích hợp.
Rotor cánh khế đưa socola đi nhẹ nhàng, hạn chế khuấy trộn mạnh và giúp bảo vệ độ mịn của sản phẩm.
Siro đậm đặc thường dễ kết tinh và bám lên bề mặt thiết bị. Máy bơm cánh khế 3RP-35 có khả năng tạo dòng chảy đều, phù hợp để chuyển siro từ bồn nấu sang bồn chứa hoặc máy chiết rót.
Để duy trì hiệu quả, siro cần được giữ ở nhiệt độ phù hợp và hệ thống phải được vệ sinh ngay sau khi kết thúc sản xuất.
Máy bơm cánh khế 3RP-35 có thể được sử dụng để bơm sữa đặc, kem lỏng, hỗn hợp làm kem, sữa chua dạng lỏng và các nguyên liệu từ sữa có độ nhớt.
Nguyên liệu được dịch chuyển theo từng khoang thể tích nên ít bị va đập mạnh. Điều này giúp hạn chế tạo bọt và hỗ trợ duy trì cấu trúc ổn định của sản phẩm.
Thiết bị có thể được lắp để chuyển sản phẩm từ bồn phối trộn sang bồn ủ, bồn chứa hoặc thiết bị chiết rót. Dòng chảy ổn định giúp các công đoạn phía sau nhận đủ nguyên liệu và vận hành liên tục hơn.
Dầu cá và mỡ động vật nung chảy có độ nhớt thay đổi theo nhiệt độ. Máy bơm cánh khế 3RP-35 phù hợp để vận chuyển những nguyên liệu này khi chúng được giữ ở trạng thái lỏng.
Hai rotor tạo lực hút và đẩy đều, giúp dầu mỡ di chuyển qua đường ống mà không bị khuấy quá mạnh hoặc cuốn nhiều không khí.
Máy bơm có thể được sử dụng để chuyển dầu cá, mỡ động vật hoặc chất béo lỏng đến bồn phối trộn, thiết bị gia nhiệt và hệ thống định lượng. Đây là ứng dụng phổ biến trong sản xuất thực phẩm chế biến, phụ gia thực phẩm và thức ăn chăn nuôi.
Các loại nhân bánh, kem phủ, hỗn hợp trứng sữa và nguyên liệu dạng paste thường khó chảy tự nhiên qua đường ống. Máy bơm cánh khế 3RP-35 có thể cuốn và đẩy những sản phẩm này theo chuyển động của rotor, tạo dòng cấp liệu tương đối đều.
Khi vận chuyển nhân bánh hoặc hỗn hợp kem, yêu cầu quan trọng là giữ được độ sánh và độ đồng nhất. Nguyên lý bơm nhẹ nhàng của 3RP-35 giúp giảm lực cắt, hạn chế làm nguyên liệu bị tách nước hoặc thay đổi kết cấu.
Một số sản phẩm như sốt mayonnaise, nước xốt trộn, hỗn hợp dầu và nước hoặc phụ gia dạng nhũ tương cần được vận chuyển mà không làm mất trạng thái ổn định.
Máy bơm cánh khế 3RP-35 giúp đưa nhũ tương đi theo các khoang thể tích, hạn chế xáo trộn mạnh và giảm nguy cơ phá vỡ sự liên kết giữa các thành phần.
Máy bơm có thể xử lý một số loại nước sốt hoặc hỗn hợp thực phẩm chứa hạt gia vị nhỏ, xơ mềm hoặc phần nguyên liệu nghiền mịn. Tuy nhiên, kích thước và độ cứng của hạt phải phù hợp với khe hở rotor để tránh gây kẹt hoặc làm xước buồng bơm.
Trong dây chuyền đóng chai, đóng túi hoặc đóng hộp, máy chiết cần được cấp nguyên liệu liên tục. Máy bơm cánh khế 3RP-35 có khả năng duy trì dòng thực phẩm tương đối đều nhờ mỗi vòng quay của rotor đều dịch chuyển một lượng nguyên liệu nhất định.
Dòng cấp ổn định giúp hạn chế tình trạng thiếu nguyên liệu tại máy chiết và hỗ trợ kiểm soát khối lượng sản phẩm trong bao bì.
Lưu lượng của bơm có thể được phối hợp với tốc độ làm việc của thiết bị chiết. Việc điều chỉnh tốc độ rotor bằng bộ điều khiển phù hợp giúp kiểm soát lượng nguyên liệu hiệu quả hơn so với đóng nhỏ van xả.
Máy bơm cánh khế 3RP-35 được ứng dụng để chuyển nguyên liệu từ bồn tiếp nhận sang bồn trộn, từ bồn nấu sang bồn trung gian hoặc từ bồn chứa đến khu vực đóng gói.
Lưu lượng 15 m³/h giúp rút ngắn thời gian chuyển bồn trong các hệ thống có quy mô phù hợp. Khả năng vận chuyển liên tục cũng giúp giảm lượng nguyên liệu tồn trong dây chuyền và hạn chế thời gian chờ giữa các công đoạn.
Nguyên lý dịch chuyển thể tích giúp thiết bị xử lý được sản phẩm từ dạng lỏng đến dạng sệt. Máy bơm phù hợp với nước sốt, tương cà, mật đường, mạch nha, socola, siro, kem, dầu mỡ và nhiều hỗn hợp thực phẩm khác.
Tốc độ quay 750 vòng/phút kết hợp với thiết kế rotor cánh khế giúp chất bơm được vận chuyển tương đối nhẹ nhàng. Nhờ đó, sản phẩm ít bị khuấy mạnh, giảm tạo bọt và hạn chế biến đổi cấu trúc.
Mỗi khoang giữa rotor và thân bơm đưa một lượng nguyên liệu từ cửa hút đến cửa xả. Khi tốc độ quay ổn định, dòng thực phẩm đầu ra cũng đều hơn, phù hợp với các dây chuyền cần cấp liệu liên tục.
Các sản phẩm thực phẩm thường có khả năng bám dính hoặc lên men nếu tồn đọng lâu. Buồng bơm, rotor, cửa hút và cửa xả cần được vệ sinh kỹ sau mỗi chu kỳ vận hành để bảo đảm chất lượng cho mẻ sản xuất tiếp theo.
Khi sử dụng máy bơm cánh khế 3RP-35 trong ngành thực phẩm, các bộ phận tiếp xúc trực tiếp với sản phẩm cần được lựa chọn bằng vật liệu phù hợp với yêu cầu vệ sinh của dây chuyền. Phớt cơ khí, gioăng và dầu bôi trơn cũng phải được bố trí để hạn chế nguy cơ nhiễm vào nguyên liệu.
Đường hút cần ngắn, thông thoáng và luôn được cấp đầy sản phẩm. Đường xả phải mở trước khi khởi động và không được để áp suất vượt quá 0.6 MPa. Với sản phẩm dễ đông hoặc tăng độ nhớt khi nguội, cần duy trì nhiệt độ phù hợp trong bồn, đường ống và buồng bơm.
Ứng dụng phổ biến của máy bơm cánh khế 3RP-35 trong ngành thực phẩm gồm bơm nước sốt, tương cà, mật đường, mạch nha, socola, siro, sữa đặc, kem, dầu cá, mỡ động vật nung chảy và nhiều hỗn hợp thực phẩm sệt khác.
Nhờ nguyên lý bơm thể tích, máy bơm cánh khế 3RP-35 có khả năng vận chuyển nguyên liệu liên tục, hạn chế tạo bọt và giảm tác động lên cấu trúc sản phẩm. Với lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, kết nối 51 mm và động cơ 4 kW, thiết bị phù hợp với các công đoạn chuyển bồn, cấp liệu, tuần hoàn và cấp sản phẩm cho máy chiết trong dây chuyền thực phẩm.
