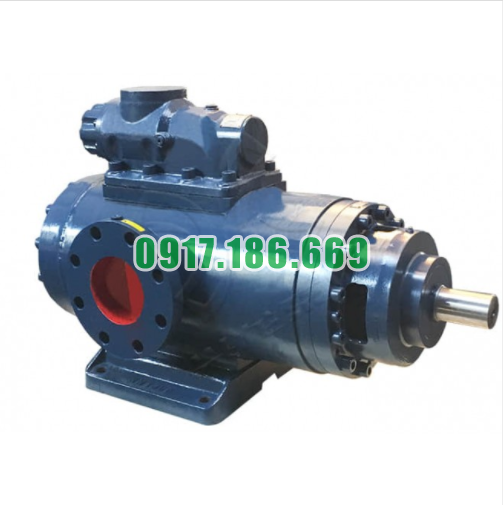

Bơm Trục Vít Ba XSM440-46(2900v/p)

Bơm Trục Vít Ba Xinglong - Bơm Trục Vít Ba XSM440-46 là một máy bơm dịch chuyển tích cực, truyền chất lỏng qua một khoang có dạng hình học nhất định được tạo thành bằng cách làm kín giữa các cặp lưới (thanh chính và phụ và ống lót). Các thành phần chính của máy bơm bao gồm ba vít quay và một ống lót ba lỗ quấn quanh đường viền hình tròn bên ngoài của nó. Trục vít dẫn động do máy truyền động quay. Hai trục vít dẫn động được dẫn động nhờ màng chất lỏng giữa thanh chính và trục vít dẫn động quay thụ động. Cả hai Vít dẫn động đều hoạt động trong lỗ Bush phù hợp chặt chẽ. Do đó, giữa đầu vào của máy bơm và đầu ra, trục vít và ống lót được ngăn cách bởi một số bu lông và ống lót nhất định. Các khoang kín này tạo thành quá trình bơm đẩy mạnh từng bước từ đầu vào máy bơm đến đầu ra khi trục vít quay.

Máy bơm trục vít ba sê-ri SN được thiết kế như một cấu trúc mặt bích với đối xứng trục, nói cách khác, sự truyền ngược của chất lỏng có thể được thực hiện bằng cách xoay thân máy bơm 180 độ (Lưu ý: có sự khác biệt trong giao diện mặt bích ở đầu vào và đầu ra, vì vậy truyền ngược được thiết lập bằng cách thay đổi giao diện mặt bích cùng một lúc).

Theo nhiệt độ và đặc tính của chất lưu, chúng ta có thể sử dụng nhiều tổ hợp cơ khí và ổ trục. Sơ đồ U2 sử dụng cấu trúc của phớt cơ khí một mặt và ổ trục gắn trong, vì ổ trục có thể được bôi trơn bằng chất lỏng và giới hạn trên tối đa của nhiệt độ chất lỏng là 80 ℃. Sơ đồ E6.7 sử dụng cấu trúc của phớt cơ khí một mặt và ổ trục ngoài, vì ổ trục không thể được bôi trơn bằng chất lỏng hoặc giới hạn trên tối đa của nhiệt độ chất lỏng là 150 ℃. Đề án E15 sử dụng cấu trúc của con dấu cơ khí ống thổi kim loại và vòng bi bên ngoài, vì vòng bi không thể được bôi trơn bằng chất lỏng hoặc giá trị giới hạn trên tối đa của nhiệt độ chất lỏng là 250 ℃.
