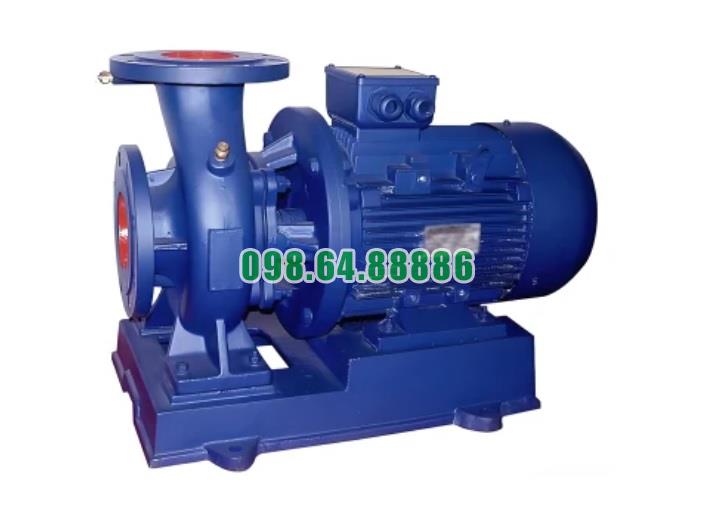

Bơm nước nằm ngang SLW100-ISW100-315 hiệu suất 70 m3/h - 130 m3/h

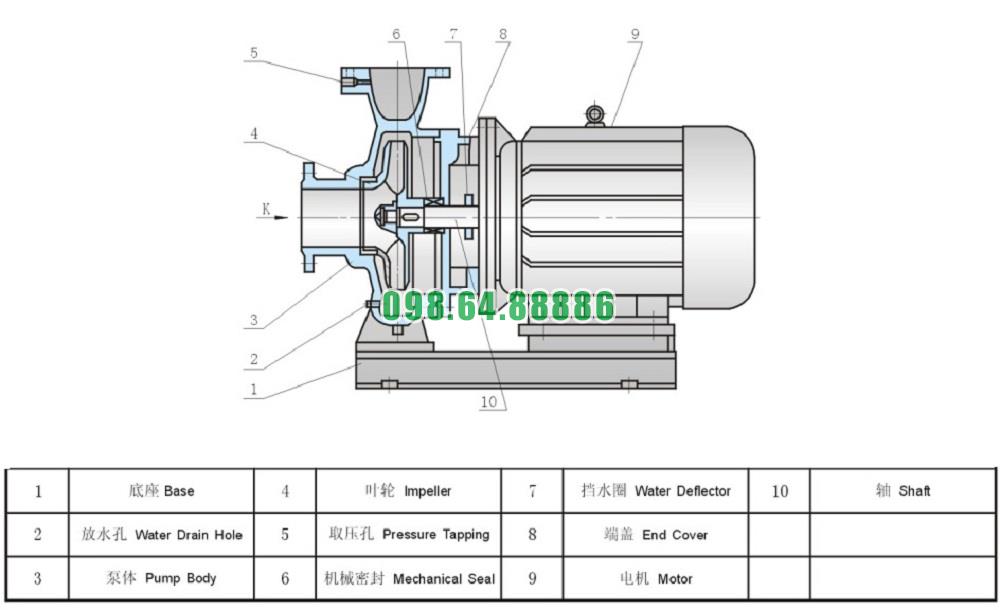

Bơm nước nằm ngang SLW100-ISW100-315 với hiệu suất từ 70 m³/h - 130 m³/h được cấu tạo từ các thành phần chính như thân máy, cánh quạt, vỏ bơm, phốt cơ khí và một số bộ phận khác. Dưới đây là mô tả chi tiết từng bộ phận và vai trò của chúng:

1. Thân máy (Pump Casing)

• Chức năng chính: Là khung bảo vệ bên ngoài và là nơi lắp ráp các bộ phận bên trong của bơm. Thân máy được thiết kế chắc chắn để chịu áp lực từ chất lỏng trong quá trình vận hành.
• Chất liệu:
  • Thường làm từ gang đúc hoặc thép không gỉ, tùy vào môi trường hoạt động và loại chất lỏng bơm.
  • Đối với các ứng dụng hóa chất, thân máy có thể được phủ thêm lớp chống ăn mòn.
• Đặc điểm nổi bật: Được tách ở mặt sau bánh công tác để dễ dàng bảo trì, giảm thời gian ngừng hoạt động.

2. Cánh quạt (Impeller)

• Chức năng chính: Tạo năng lượng động học để đẩy nước qua bơm. Cánh quạt là bộ phận chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực.
• Chất liệu:
  • Thép không gỉ hoặc đồng thau để đảm bảo độ bền và khả năng chống ăn mòn.
• Thiết kế:
  • Cánh quạt có dạng cánh kín hoặc cánh hở, tùy thuộc vào loại chất lỏng bơm và yêu cầu về áp suất.

3. Vỏ bơm (Pump Housing)

• Chức năng chính: Bao bọc cánh quạt và giữ chất lỏng trong quá trình bơm. Vỏ bơm giúp định hướng dòng chảy từ cánh quạt ra cửa xả.
• Chất liệu:
  • Gang đúc, thép không gỉ, hoặc nhựa chịu nhiệt (trong một số trường hợp).
• Ưu điểm thiết kế: Tách rời với thân máy để dễ dàng vệ sinh và bảo trì.

4. Phốt cơ khí (Mechanical Seal)

• Chức năng chính: Ngăn chặn rò rỉ chất lỏng giữa trục quay và thân bơm trong quá trình vận hành.
• Chất liệu:
  • Carbon-ceramic hoặc silicon carbide, giúp chịu được nhiệt độ cao và ma sát trong quá trình vận hành.
• Ưu điểm:
  • Đảm bảo an toàn cho môi trường và giảm thất thoát chất lỏng.
  • Dễ dàng thay thế khi cần thiết.

5. Trục bơm (Pump Shaft)

• Chức năng chính: Truyền năng lượng từ động cơ đến cánh quạt để quay.
• Chất liệu:
  • Thép không gỉ hoặc thép hợp kim để chịu lực và chống ăn mòn.
• Thiết kế: Kết hợp với ổ trục để đảm bảo sự ổn định trong quá trình vận hành.

6. Vòng bi (Bearings)

• Chức năng chính: Hỗ trợ trục bơm và giảm ma sát khi trục quay.
• Chất liệu:
  • Thép chịu lực cao cấp.
• Đặc điểm: Được bôi trơn để giảm hao mòn và kéo dài tuổi thọ.

7. Bộ động cơ (Motor)

• Chức năng chính: Cung cấp năng lượng cơ học để vận hành bơm. Động cơ được kết nối trực tiếp với trục bơm.
• Loại động cơ: Thường là động cơ điện xoay chiều (AC) với công suất phù hợp với lưu lượng và áp lực yêu cầu.

8. Các bộ phận phụ trợ khác

• Đế bơm (Pump Base):
  • Giữ cố định bơm và động cơ, giúp giảm rung động trong quá trình vận hành.
• Van hút và van xả:
  • Kiểm soát dòng chảy vào và ra khỏi bơm.
• Hệ thống làm mát:
  • Được tích hợp nếu bơm hoạt động trong môi trường nhiệt độ cao

Bơm nước nằm ngang SLW100-ISW100-315, với lưu lượng lớn từ 70 m³/h đến 130 m³/h, được thiết kế để đáp ứng nhu cầu đa dạng trong nhiều lĩnh vực như chế biến gỗ, hóa chất, dệt may, sản xuất giấy, cũng như trong các môi trường dịch vụ như nhà hàng, phòng tắm, và khách sạn. Các ứng dụng cụ thể bao gồm:

1. Công nghiệp chế biến gỗ

• Ứng dụng:
  • Hệ thống rửa và xử lý gỗ: Bơm nước để rửa nguyên liệu thô, xử lý bề mặt gỗ với dung dịch hóa học hoặc nước có nhiệt độ cao.
  • Cung cấp nước cho máy móc chế biến: Đảm bảo dòng nước ổn định để làm mát, vận hành máy cưa, hoặc hệ thống phun nước trong quá trình cắt, chà nhám.
• Ưu điểm:
  • Kết cấu bơm chắc chắn, vận hành liên tục, chịu được áp suất cao.
  • Chất liệu chống ăn mòn, phù hợp với nước chứa hóa chất hoặc tạp chất từ gỗ.

2. Ngành hóa chất

• Ứng dụng:
  • Xử lý hóa chất lỏng: Bơm vận chuyển các dung dịch hóa chất nhẹ hoặc nước hòa tan hóa chất trong quá trình sản xuất.
  • Làm mát thiết bị: Cung cấp nước cho hệ thống làm mát hoặc bơm tuần hoàn nước chứa chất tẩy rửa, dung dịch xử lý.
• Ưu điểm:
  • Vật liệu chế tạo có khả năng chịu được tác động ăn mòn từ hóa chất.
  • Động cơ mạnh mẽ, đáp ứng tốt nhu cầu lưu lượng lớn và áp lực cao.

3. Ngành dệt may

• Ứng dụng:
  • Xử lý nước nhuộm: Bơm nước sạch hoặc dung dịch hóa học trong quá trình nhuộm, giặt và hoàn thiện sản phẩm.
  • Hệ thống làm mát và cấp nước: Cấp nước cho máy móc dệt, hệ thống làm mát hoặc rửa nguyên liệu thô.
• Ưu điểm:
  • Vận hành ổn định, giảm thiểu rủi ro ngắt quãng trong các quy trình liên tục.
  • Tính năng chịu nhiệt tốt, phù hợp với nước có nhiệt độ cao trong công đoạn nhuộm.

4. Ngành sản xuất giấy

• Ứng dụng:
  • Cung cấp nước cho quá trình sản xuất giấy: Vận chuyển nước sạch hoặc nước chứa chất xơ trong các công đoạn pha chế bột giấy, ép giấy.
  • Hệ thống xử lý nước thải: Dùng để bơm nước thải chứa tạp chất trong quá trình sản xuất.
• Ưu điểm:
  • Lưu lượng lớn, đáp ứng nhu cầu xử lý khối lượng nước cao trong các nhà máy giấy.
  • Cấu trúc chắc chắn, hoạt động hiệu quả với nước có lẫn chất xơ hoặc hạt mịn.

5. Nhà hàng, phòng tắm, khách sạn

• Ứng dụng:
  • Cấp nước sinh hoạt: Cung cấp nước sạch cho hệ thống cấp nước tại các nhà hàng, khách sạn.
  • Hệ thống bơm nước nóng/lạnh: Được sử dụng trong các hệ thống cấp nước nóng cho phòng tắm, bể bơi, spa.
  • Bơm tuần hoàn trong hệ thống điều hòa và xử lý nước.
• Ưu điểm:
  • Hoạt động êm ái, hạn chế tiếng ồn, tạo môi trường yên tĩnh, thoải mái cho khách hàng.
  • Tiết kiệm năng lượng nhờ hiệu suất vận hành cao
