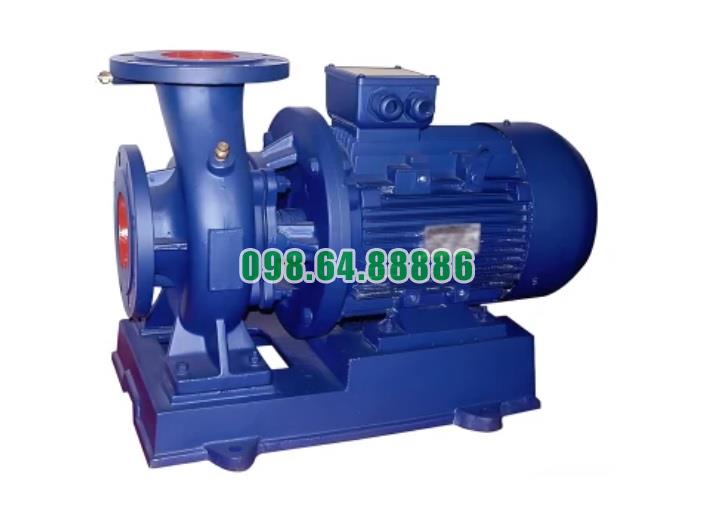

Bơm nước li tâm trục ngang SLW65-ISW65-315-I

Tải báo giá
• Mã SP
: SLW65-ISW65-315-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 65 m3/h hoặc 9.72 - 18.1 L/s, đẩy cao từ 121 - 128m, năng xuất 44 - 57%, động cơ 37 kw, tốc độ quay 2900 r/min, độ hút sâu 3 m, khối lượng 353 kg
Đang xử lý...


Thông tin sản phẩm

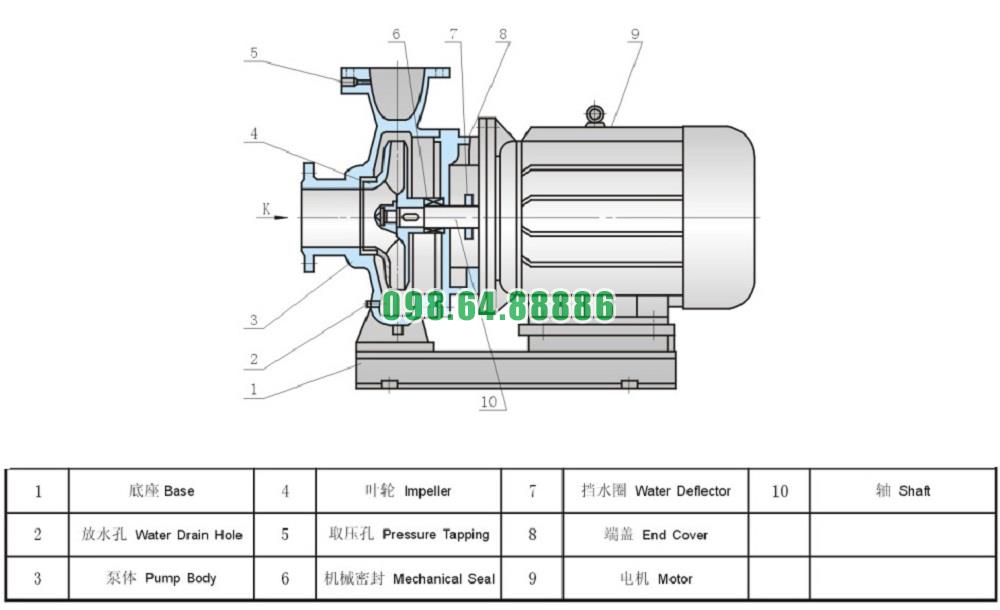

Bơm nước li tâm trục ngang SLW65-ISW65-315-I cấu tạo gồm máy bơm, động cơ và đế

Bơm nước ly tâm trục ngang SLW65-ISW65-315-I là một thiết bị quan trọng trong hệ thống cấp nước và xử lý nước. Cấu tạo của bơm này bao gồm ba thành phần chính: máy bơm, động cơ, và đế bơm. Dưới đây là mô tả chi tiết về từng thành phần:

1. Máy bơm

  • Thân bơm (Casing):

    • Chức năng: Thân bơm bao bọc các bộ phận bên trong và tạo ra không gian cho chất lỏng đi qua. Nó giúp điều chỉnh dòng chảy và duy trì áp suất cần thiết trong quá trình vận hành.
    • Vật liệu: Thân bơm thường được làm từ gang, thép không gỉ hoặc hợp kim có độ bền cao, chống ăn mòn và chịu áp lực lớn.
    • Thiết kế: Thân bơm có dạng xoắn ốc (volute), giúp tối ưu hóa quá trình chuyển đổi năng lượng động năng thành áp suất.
  • Cánh quạt (Impeller):

    • Chức năng: Cánh quạt là bộ phận chuyển động chính của bơm, tạo ra lực ly tâm để đẩy chất lỏng từ trung tâm ra ngoài.
    • Vật liệu: Cánh quạt thường được chế tạo từ thép không gỉ hoặc hợp kim để đảm bảo độ bền và khả năng chống mài mòn.
    • Thiết kế: Cánh quạt được thiết kế với hình dạng và góc độ tối ưu để tạo dòng chảy đều đặn và giảm thiểu tổn thất năng lượng.
  • Trục bơm (Shaft):

    • Chức năng: Trục bơm kết nối cánh quạt với động cơ, truyền động lực từ động cơ đến cánh quạt để tạo ra dòng chảy.
    • Vật liệu: Trục thường được làm từ thép hợp kim hoặc thép không gỉ, đảm bảo độ bền và khả năng chịu tải tốt.
  • Phốt cơ khí (Mechanical Seal):

    • Chức năng: Phốt cơ khí ngăn chặn sự rò rỉ chất lỏng từ thân bơm ra bên ngoài, đảm bảo bơm hoạt động kín và an toàn.
    • Vật liệu: Thường được làm từ carbon, ceramic hoặc các vật liệu chống mài mòn khác.

2. Động cơ

  • Chức năng: Động cơ cung cấp năng lượng cho bơm hoạt động. Nó chuyển đổi năng lượng điện thành năng lượng cơ học để quay trục bơm và cánh quạt.
  • Công suất: Động cơ thường có công suất từ 30 kW đến 37 kW, đảm bảo đủ sức mạnh để bơm hoạt động ổn định ở lưu lượng và áp suất cao.
  • Loại động cơ: Thường là động cơ điện không đồng bộ ba pha, có khả năng chịu tải tốt và độ bền cao.

3. Đế bơm (Baseplate)

  • Chức năng: Đế bơm là bộ phận giữ cho máy bơm và động cơ được ổn định trong suốt quá trình hoạt động. Nó hỗ trợ việc lắp đặt và bảo trì bơm.
  • Vật liệu: Đế bơm thường được làm từ thép hoặc vật liệu chịu lực, có khả năng chống rung và đảm bảo độ bền trong điều kiện làm việc.
  • Thiết kế: Đế được thiết kế để phù hợp với kích thước của bơm và động cơ, giúp giảm thiểu rung động và tiếng ồn trong quá trình vận hành.

Bơm nước ly tâm trục ngang SLW65-ISW65-315-I có cấu tạo đơn giản nhưng hiệu quả, bao gồm máy bơm, động cơ, và đế bơm. Mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của bơm trong quá trình vận hành. Thiết kế tối ưu của các bộ phận này giúp bơm hoạt động hiệu quả, tiết kiệm năng lượng và đáp ứng tốt nhu cầu trong các ứng dụng công nghiệp và dân dụng

Bơm nước li tâm trục ngang SLW65-ISW65-315-I độ bền phụ thuộc vào yếu tố nào?

Độ bền của bơm nước ly tâm trục ngang SLW65-ISW65-315-I phụ thuộc vào nhiều yếu tố khác nhau. Dưới đây là các yếu tố chính ảnh hưởng đến độ bền của bơm:

1. Chất liệu cấu tạo

  • Chất liệu cánh bơm và buồng bơm: Các bộ phận cấu tạo từ vật liệu chất lượng cao, chẳng hạn như thép không gỉ, gang hoặc nhựa chịu ăn mòn, sẽ có độ bền tốt hơn. Nếu bơm được sử dụng trong môi trường có tính ăn mòn, việc lựa chọn vật liệu phù hợp là rất quan trọng.
  • Chất liệu phớt trục: Phớt trục chất lượng cao giúp ngăn ngừa rò rỉ và giảm thiểu sự mài mòn, từ đó kéo dài tuổi thọ bơm.

2. Quá trình lắp đặt

  • Cân chỉnh trục: Việc cân chỉnh trục bơm và động cơ chính xác rất quan trọng để giảm thiểu rung động và mài mòn không cần thiết. Lắp đặt không đúng có thể dẫn đến hư hỏng nhanh chóng của các bộ phận.
  • Chắc chắn và ổn định: Bơm cần được lắp đặt trên nền móng vững chắc để tránh rung động. Nền móng không đủ ổn định có thể gây ra tình trạng mất cân bằng và hư hỏng bơm.

3. Điều kiện vận hành

  • Tải trọng hoạt động: Bơm nên hoạt động trong dải công suất và áp suất được khuyến nghị để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ. Vận hành quá tải sẽ dẫn đến quá nhiệt và mài mòn nhanh chóng.
  • Nhiệt độ và độ ẩm: Môi trường làm việc cũng ảnh hưởng đến độ bền của bơm. Nếu bơm hoạt động trong điều kiện nhiệt độ cao hoặc độ ẩm cao, các bộ phận có thể bị hư hỏng nhanh chóng hơn.

4. Chất lỏng bơm

  • Loại chất lỏng: Chất lỏng bơm có độ nhớt, pH, và thành phần hóa học khác nhau có thể ảnh hưởng đến độ bền của bơm. Nước có chứa tạp chất, hóa chất ăn mòn hoặc hạt rắn có thể làm mài mòn các bộ phận bên trong bơm.
  • Độ sạch của chất lỏng: Nếu chất lỏng có nhiều cặn bẩn hoặc rác thải, có thể gây tắc nghẽn và mài mòn các bộ phận của bơm, làm giảm độ bền.

5. Bảo trì và kiểm tra định kỳ

  • Bảo trì định kỳ: Việc thực hiện bảo trì định kỳ, kiểm tra các bộ phận như cánh bơm, phớt trục, và vòng bi giúp phát hiện sớm các vấn đề và khắc phục kịp thời, từ đó tăng cường độ bền của bơm.
  • Vệ sinh thường xuyên: Làm sạch cánh bơm và đường ống để đảm bảo không có cặn bẩn tích tụ, giúp bơm hoạt động hiệu quả và kéo dài tuổi thọ.

6. Chế độ vận hành

  • Tần suất hoạt động: Bơm hoạt động liên tục trong thời gian dài có thể dẫn đến mài mòn nhanh hơn. Nếu bơm có thời gian nghỉ giữa các chu kỳ hoạt động, nó sẽ có độ bền cao hơn.
  • Quy trình khởi động và dừng: Quy trình khởi động và dừng bơm cũng ảnh hưởng đến độ bền. Khởi động và dừng đột ngột có thể gây sốc cho các bộ phận của bơm.

7. Chất lượng lắp đặt và dịch vụ sau bán hàng

  • Chất lượng lắp đặt: Đảm bảo rằng bơm được lắp đặt bởi các kỹ thuật viên chuyên nghiệp với kinh nghiệm. Lắp đặt không đúng có thể dẫn đến lỗi và giảm độ bền của bơm.
  • Hỗ trợ kỹ thuật và bảo trì: Các nhà cung cấp bơm uy tín thường cung cấp dịch vụ hỗ trợ kỹ thuật và bảo trì tốt, giúp đảm bảo bơm hoạt động ổn định và kéo dài tuổi thọ.

Độ bền của bơm nước ly tâm trục ngang SLW65-ISW65-315-I phụ thuộc vào chất liệu cấu tạo, quá trình lắp đặt, điều kiện vận hành, loại chất lỏng bơm, bảo trì định kỳ và chất lượng lắp đặt. Bằng cách chú ý đến những yếu tố này và thực hiện bảo trì định kỳ, bạn có thể đảm bảo bơm hoạt động hiệu quả và kéo dài tuổi thọ của thiết bị

Điều kiện làm việc bơm nước li tâm trục ngang SLW65-ISW65-315-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW65-ISW65-315-I

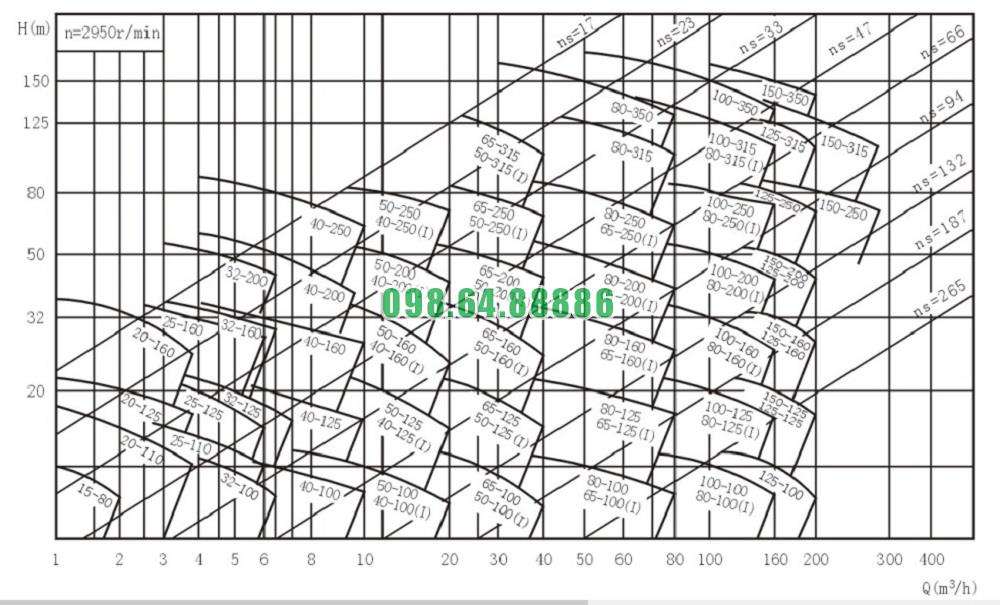

Đường cong hiệu suất bơm nước li tâm trục ngang SLW65-ISW65-315-I

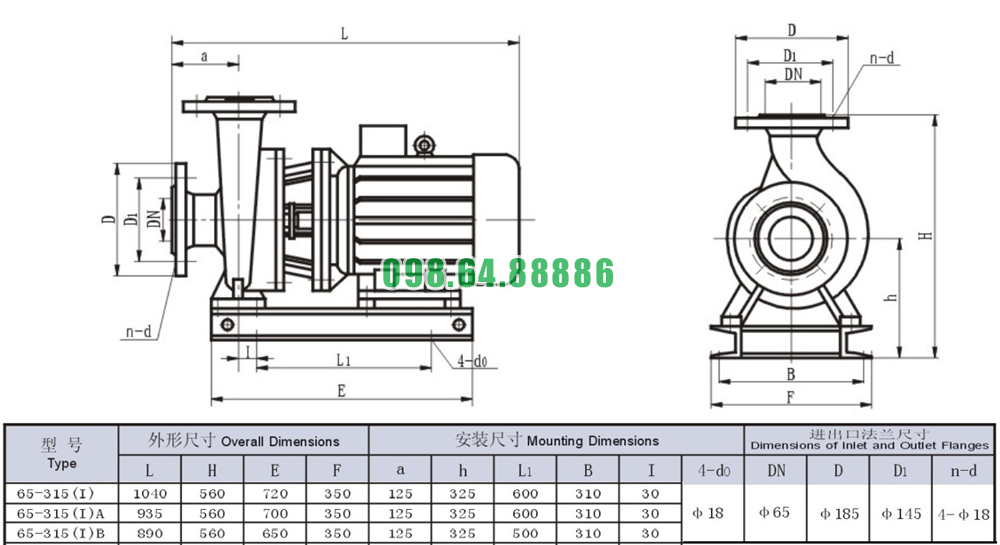

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW65-ISW65-315-I
