Tìm hiểu cấu tạo chi tiết của dòng Bơm khí hóa lỏng YAB25-5
Tổng quan về cấu tạo của Bơm khí hóa lỏng YAB25-5
Bơm khí hóa lỏng YAB25-5 là dòng bơm chuyên dụng dùng để vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Để đáp ứng yêu cầu vận hành với các môi chất này, cấu tạo của bơm được thiết kế theo hướng chắc chắn, kín, chịu áp và chống mài mòn tốt.

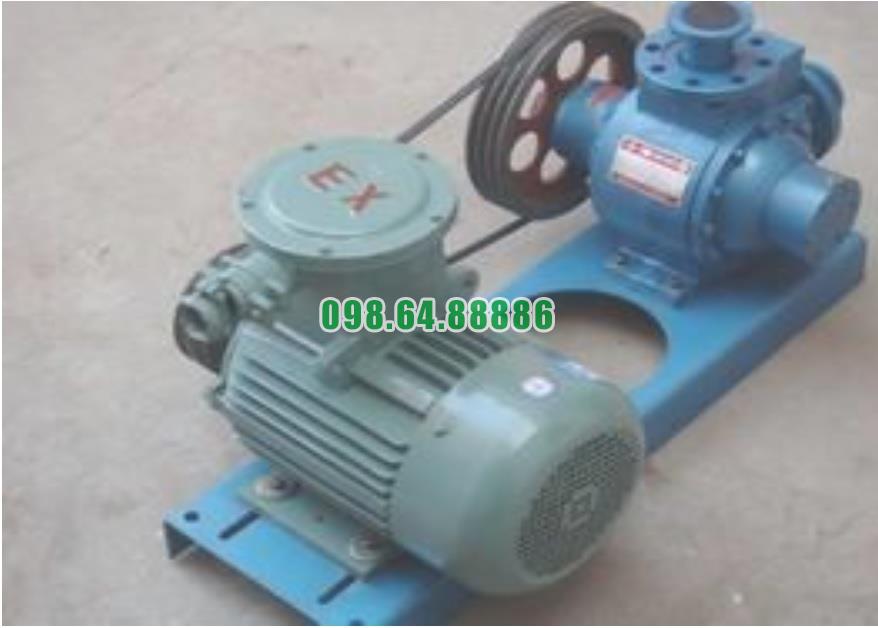

Dòng Bơm khí hóa lỏng YAB25-5 có lưu lượng 25m3/h, tốc độ quay 600r.Pm, chênh lệch áp suất 0.5MPa, áp suất làm việc 2.0MPa, động cơ đi kèm YB160M-4 công suất 11KW và đường kính hút xả 3 inch. Những thông số này cho thấy bơm có kết cấu phù hợp với hệ thống vận chuyển khí hóa lỏng trong môi trường công nghiệp.
Cấu tạo vỏ bơm của Bơm khí hóa lỏng YAB25-5
Vỏ bơm gang hợp kim chịu mài mòn
Vỏ bơm là bộ phận bao ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực trong quá trình vận hành. Ở Bơm khí hóa lỏng YAB25-5, vỏ bơm được làm bằng gang hợp kim chịu mài mòn mật độ cao, giúp tăng độ chắc chắn và phù hợp với môi trường làm việc có áp suất.
Khi bơm vận chuyển LPG, amoniac lỏng hoặc các chất lỏng dễ bay hơi, thân bơm cần có độ bền cao để hạn chế biến dạng và giảm nguy cơ rò rỉ. Kết cấu vỏ bơm chắc chắn giúp thiết bị duy trì khả năng làm việc ổn định trong thời gian dài.
Bề mặt gia công nhẵn giúp dòng chảy ổn định
Bề mặt bên trong vỏ Bơm khí hóa lỏng YAB25-5 được gia công với độ nhẵn cao. Điều này giúp môi chất di chuyển thuận lợi hơn trong buồng bơm, giảm ma sát và hạn chế tổn thất áp suất.
Đối với các chất lỏng dễ bay hơi, dòng chảy ổn định có vai trò rất quan trọng. Khi bề mặt buồng bơm nhẵn, môi chất ít bị cản trở, áp suất trong bơm được duy trì tốt hơn và hiệu suất vận chuyển cũng ổn định hơn.
Cấu tạo cánh trượt của Bơm khí hóa lỏng YAB25-5
Cánh trượt tạo lực hút và lực đẩy
Cánh trượt là một trong những bộ phận quan trọng nhất của Bơm khí hóa lỏng YAB25-5. Khi trục bơm quay, các cánh trượt chuyển động trong buồng bơm, tạo ra các khoang hút và đẩy môi chất từ đầu vào sang đầu ra.
Nhờ nguyên lý này, bơm có thể vận chuyển chất lỏng dễ bay hơi với lưu lượng 25m3/h. Cánh trượt giúp dòng chất lỏng được di chuyển liên tục, hạn chế gián đoạn và hỗ trợ duy trì áp suất ổn định trong đường ống.
Cánh trượt chống mài mòn và có độ bền cao
Cánh trượt của Bơm khí hóa lỏng YAB25-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là điểm quan trọng vì cánh trượt thường xuyên tiếp xúc với môi chất và chịu ma sát trong quá trình vận hành.
Cánh trượt bền giúp bơm hạn chế tình trạng mòn cánh, kẹt cánh hoặc giảm lưu lượng sau thời gian dài sử dụng. Nhờ đó, Bơm khí hóa lỏng YAB25-5 có thể duy trì hiệu suất ổn định hơn trong các hệ thống LPG, amoniac lỏng và hóa chất công nghiệp.
Cấu tạo trục bơm của Bơm khí hóa lỏng YAB25-5
Trục bơm truyền lực từ động cơ đến cánh trượt
Trục bơm là bộ phận truyền lực quay từ động cơ đến cụm cánh trượt. Khi động cơ YB160M-4 công suất 11KW hoạt động, trục bơm quay với tốc độ 600r.Pm, giúp cánh trượt chuyển động đều trong buồng bơm.
Trục bơm cần có độ đồng tâm tốt để hạn chế rung động, giảm ma sát và giúp bơm vận hành êm hơn. Nếu trục bơm bị lệch hoặc mòn, bơm có thể phát sinh tiếng ồn, rung mạnh và ảnh hưởng đến hệ thống làm kín.
Trục bơm ảnh hưởng trực tiếp đến độ ổn định của thiết bị
Trong Bơm khí hóa lỏng YAB25-5, trục bơm không chỉ truyền lực mà còn ảnh hưởng đến độ ổn định của phớt, vòng bi và cánh trượt. Khi trục quay đều, các bộ phận liên quan hoạt động chính xác hơn, giúp bơm duy trì lưu lượng và áp suất ổn định.
Vì vậy, trục bơm cần được kiểm tra định kỳ trong quá trình sử dụng, đặc biệt khi bơm làm việc với môi chất dễ bay hơi và yêu cầu độ kín cao.
Cấu tạo vòng bi trong Bơm khí hóa lỏng YAB25-5
Vòng bi nâng đỡ trục bơm
Vòng bi có nhiệm vụ nâng đỡ trục bơm, giúp trục quay ổn định và giảm ma sát trong quá trình vận hành. Với tốc độ quay 600r.Pm, vòng bi của Bơm khí hóa lỏng YAB25-5 phải đảm bảo khả năng chịu tải tốt để giữ trục luôn đúng vị trí.
Khi vòng bi hoạt động ổn định, bơm sẽ giảm rung động, giảm tiếng ồn và bảo vệ tốt hơn cho phớt làm kín. Đây là yếu tố quan trọng giúp thiết bị vận hành bền bỉ trong hệ thống công nghiệp.
Vòng bi giúp tăng độ êm và tuổi thọ của bơm
Nếu vòng bi bị mòn hoặc thiếu bôi trơn, trục bơm có thể bị rung, lệch tâm hoặc nóng bất thường. Điều này làm ảnh hưởng trực tiếp đến cánh trượt, phớt làm kín và hiệu suất vận hành.
Do đó, trong cấu tạo của Bơm khí hóa lỏng YAB25-5, vòng bi là chi tiết cần được bảo dưỡng định kỳ để duy trì độ êm, độ bền và khả năng làm việc ổn định của toàn bộ cụm bơm.
Cấu tạo phớt và vòng đệm làm kín
Phớt làm kín ngăn rò rỉ tại vị trí trục
Phớt làm kín là bộ phận quan trọng trong Bơm khí hóa lỏng YAB25-5, đặc biệt khi bơm vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, metanol hoặc etylen oxit. Khu vực trục bơm là vị trí dễ xảy ra rò rỉ, vì trục phải quay liên tục và đi xuyên qua thân bơm.
Phớt làm kín có nhiệm vụ ngăn môi chất thoát ra ngoài tại vị trí này. Khi phớt hoạt động tốt, bơm sẽ hạn chế rò rỉ, duy trì áp suất bên trong buồng bơm và tăng độ an toàn trong quá trình vận hành.
Vòng đệm giúp tăng khả năng làm kín tổng thể
Bên cạnh phớt trục, vòng đệm cũng đóng vai trò quan trọng trong việc làm kín các mặt ghép, mặt bích và các điểm tiếp xúc của bơm. Vòng đệm giúp lấp kín khe hở nhỏ giữa các chi tiết, hạn chế môi chất rò rỉ ra ngoài khi bơm làm việc dưới áp suất 2.0MPa.
Đối với Bơm khí hóa lỏng YAB25-5, hệ thống phớt và vòng đệm tốt giúp thiết bị vận hành an toàn hơn, đặc biệt trong môi trường có yêu cầu cao về chống rò rỉ khí hóa lỏng.
Cấu tạo đầu hút và đầu xả của Bơm khí hóa lỏng YAB25-5
Đường kính hút xả 3 inch phù hợp với lưu lượng 25m3/h
Bơm khí hóa lỏng YAB25-5 có đường kính hút xả 3 inch, phù hợp với lưu lượng thiết kế 25m3/h. Đầu hút có nhiệm vụ đưa môi chất vào buồng bơm, còn đầu xả đưa môi chất ra hệ thống đường ống.
Kích thước 3 inch giúp dòng chất lỏng lưu thông thuận lợi, hạn chế tình trạng nghẽn dòng, thiếu môi chất đầu hút hoặc tổn thất áp suất quá lớn ở đầu xả.
Đầu hút xả ảnh hưởng đến hiệu suất vận hành
Nếu đầu hút hoặc đầu xả bị lắp sai kích thước, bị cản trở hoặc có nhiều co gấp, bơm có thể bị giảm lưu lượng và áp suất không ổn định. Vì vậy, cấu tạo đầu hút xả 3 inch của Bơm khí hóa lỏng YAB25-5 cần được kết nối với hệ thống đường ống phù hợp để bơm phát huy đúng hiệu suất.
Cấu tạo động cơ đi kèm YB160M-4
Động cơ 11KW cung cấp lực vận hành mạnh mẽ
Bơm khí hóa lỏng YAB25-5 sử dụng động cơ đi kèm YB160M-4 công suất 11KW. Đây là bộ phận cung cấp lực quay cho trục bơm, giúp cánh trượt hoạt động và tạo dòng chảy trong buồng bơm.
Công suất 11KW phù hợp với lưu lượng 25m3/h và áp suất làm việc 2.0MPa. Nhờ động cơ đủ mạnh, bơm có thể vận hành ổn định trong các hệ thống cần bơm chuyển khí hóa lỏng, LPG, amoniac lỏng và các hóa chất dễ bay hơi.
Động cơ ảnh hưởng đến độ ổn định của toàn bộ bơm
Khi động cơ hoạt động ổn định, tốc độ quay của bơm được duy trì ở mức 600r.Pm. Điều này giúp cánh trượt làm việc đều, lưu lượng không bị dao động và áp suất đầu ra ổn định hơn.
Nếu động cơ yếu, quá tải hoặc truyền động không đều, bơm có thể bị giảm hiệu suất. Vì vậy, động cơ là một phần quan trọng trong cấu tạo tổng thể của Bơm khí hóa lỏng YAB25-5.
Sự phối hợp giữa các bộ phận trong Bơm khí hóa lỏng YAB25-5
Các chi tiết tạo nên khả năng vận hành ổn định
Cấu tạo của Bơm khí hóa lỏng YAB25-5 không chỉ gồm từng bộ phận riêng lẻ mà còn là sự phối hợp giữa vỏ bơm, cánh trượt, trục bơm, vòng bi, phớt làm kín, vòng đệm, đầu hút xả và động cơ.
Khi các bộ phận này hoạt động đồng bộ, bơm có thể duy trì lưu lượng 25m3/h, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa. Đây là nền tảng giúp bơm đáp ứng tốt yêu cầu vận chuyển chất lỏng dễ bay hơi trong hệ thống công nghiệp.
Cấu tạo tối ưu giúp hạn chế rò rỉ và mài mòn
Sự kết hợp giữa vỏ gang hợp kim chịu mài mòn, cánh trượt bền và hệ thống làm kín tốt giúp Bơm khí hóa lỏng YAB25-5 hạn chế rò rỉ, giảm mài mòn và tăng tuổi thọ sử dụng. Đây là ưu điểm quan trọng khi bơm làm việc với LPG, amoniac lỏng, metanol và các chất lỏng dễ bay hơi khác.
Tìm hiểu cấu tạo chi tiết của dòng Bơm khí hóa lỏng YAB25-5 cho thấy đây là thiết bị được thiết kế chuyên dụng cho môi trường vận chuyển chất lỏng dễ bay hơi. Các bộ phận chính gồm vỏ bơm gang hợp kim chịu mài mòn, cánh trượt bền, trục bơm, vòng bi, phớt làm kín, vòng đệm, đầu hút xả 3 inch và động cơ YB160M-4 công suất 11KW.
Nhờ cấu tạo chắc chắn, khả năng làm kín tốt, cánh trượt chống mài mòn và thông số vận hành phù hợp, Bơm khí hóa lỏng YAB25-5 có thể duy trì lưu lượng 25m3/h, áp suất làm việc 2.0MPa và vận hành ổn định trong các hệ thống LPG, amoniac lỏng, dầu khí, hóa chất, dược phẩm và luyện kim.
