Nguyên tắc hoạt động cơ bản của Bơm hút chân không 2XZ-25C

Bơm hút chân không 2XZ-25C thuộc dòng bơm cánh quạt quay hai cấp (Two-stage Rotary Vane Vacuum Pump). Nguyên lý hoạt động dựa trên việc thay đổi thể tích buồng bơm để tạo ra áp suất thấp, hút không khí ra khỏi hệ thống và đạt được độ chân không sâu.

1. Hoạt động của cánh gạt trong buồng bơm

Bên trong bơm có một rotor đặt lệch tâm so với vỏ bơm. Trên rotor có gắn hai cánh gạt (vanes). Khi rotor quay:

• Các cánh gạt trượt ra vào nhờ lực ly tâm.

• Tạo thành các khoang hút – nén – xả có thể tích thay đổi theo chuyển động quay.

• Sự thay đổi thể tích này làm áp suất giảm mạnh, giúp hút không khí vào và đẩy ra ngoài.

2. Chu trình hút – nén – xả khí

Chu trình làm việc của bơm diễn ra liên tục theo ba giai đoạn:

Giai đoạn hút

• Khi thể tích buồng bơm tăng lên, áp suất trong buồng thấp hơn áp suất môi trường.

• Không khí từ hệ thống được hút vào buồng bơm.

Giai đoạn nén

• Rotor tiếp tục quay làm thể tích khoang chứa khí giảm lại.

• Khí bị nén lại và áp suất tăng lên.

Giai đoạn xả

• Khi áp suất đạt ngưỡng, van xả mở, khí được đẩy ra ngoài.

• Chu trình lặp lại liên tục, giúp duy trì độ chân không ổn định.

3. Hệ thống hai cấp (Two-stage)

Bơm 2XZ-25C hoạt động theo cơ chế hai cấp hút:

• Cấp 1: Hút lượng khí lớn, giảm áp suất nhanh.

• Cấp 2: Hút sâu hơn, tạo môi trường chân không cao hơn so với bơm một cấp.

Nhờ thiết kế hai cấp, bơm:

• Đạt độ chân không sâu hơn.

• Vận hành êm và hiêu quả hơn.

• Giảm rò rỉ khí, đảm bảo độ ổn định trong quá trình hoạt động.

4. Vai trò của dầu chân không

Dầu chân không trong bơm giữ 3 nhiệm vụ quan trọng:

• Làm kín khe hở giữa cánh gạt và buồng bơm để đạt độ chân không sâu.

• Bôi trơn các chi tiết chuyển động, giúp hoạt động êm ái.

• Làm mát buồng bơm, hạn chế nhiệt sinh ra do ma sát và nén khí.

5. Hệ thống làm mát và chống hồi dầu

• Bơm được trang bị cơ chế hồi dầu an toàn, tránh dầu chảy ngược vào hệ thống khi bơm dừng đột ngột.

• Có các rãnh tản nhiệt hoặc quạt giúp giảm nhiệt khi vận hành liên tục.

Lắp đặt và tháo rời dễ dàng Bơm hút chân không 2XZ-25C

Tổng quan về khả năng lắp đặt và tháo rời của 2XZ-25C

Bơm hút chân không 2XZ-25C được thiết kế với sự tối ưu về trọng lượng, kích thước và cấu trúc cơ khí, giúp người dùng dễ dàng lắp đặt, vận chuyển và tháo rời khi cần bảo trì. Đây là một ưu điểm lớn, đặc biệt với phòng thí nghiệm, xưởng sản xuất hoặc những môi trường cần linh hoạt bố trí thiết bị.

Thiết kế hỗ trợ lắp đặt nhanh chóng

1. Kích thước nhỏ gọn, trọng lượng vừa phải

Bơm 2XZ-25C có phần thân nhôm – thép đúc chắc chắn nhưng không quá nặng, giúp:

• Dễ di chuyển

• Thuận tiện đặt lên bàn thí nghiệm hoặc giá đỡ

• Không yêu cầu người vận hành phải dùng thiết bị nâng chuyên dụng

2. Chân đế vững chắc hỗ trợ đặt nhanh

Bơm được trang bị chân cao su chống trượt, hỗ trợ:

• Đặt xuống vị trí nhanh mà không cần căn chỉnh phức tạp

• Ổn định ngay khi bật máy

• Giảm rung khi hoạt động

3. Cổng kết nối bố trí hợp lý

Cổng hút, cổng xả và nắp dầu được đặt ở vị trí dễ tiếp cận, giúp:

• Đấu nối ống hút nhanh

• Kiểm tra mức dầu tiện lợi

• Không cần thay đổi hướng bơm khi lắp đặt

4. Kết nối điện đơn giản

Bơm sử dụng nguồn điện dân dụng 220V phổ biến, dây điện có đầu cắm thông dụng, giúp:

• Không phải đấu nối cầu kỳ

• Chỉ cần cắm nguồn là có thể dùng

Quy trình lắp đặt Bơm hút chân không 2XZ-25C

Bước 1: Chọn vị trí đặt phù hợp

• Bề mặt phẳng, chắc chắn

• Thoáng khí

• Tránh nơi ẩm hoặc có hóa chất ăn mòn

Bước 2: Cố định bơm ở tư thế thẳng

Đặt bơm lên chân cao su chống rung, đảm bảo bơm đứng vững.

Bước 3: Kiểm tra và đổ dầu chân không

• Mở nắp dầu

• Đổ đến đúng mức quy định trên kính thăm dầu

• Dùng loại dầu chuyên dụng để đạt hiệu suất cao nhất

Bước 4: Kết nối đường hút

• Gắn ống hút vào cổng IN (hoặc cổng hút chính)

• Siết chặt để tránh rò rỉ

Bước 5: Kết nối nguồn và vận hành thử

Cắm điện, bật công tắc và kiểm tra:

• Độ ổn định

• Tiếng ồn bất thường

• Rò rỉ dầu hoặc khí

Thiết kế giúp tháo rời dễ dàng

1. Cấu trúc modul dễ bảo trì

Bơm 2XZ-25C được lắp ghép theo dạng modul:

• Tháo rời từng bộ phận mà không ảnh hưởng phần còn lại

• Thuận tiện thay cánh gạt, thay dầu hoặc vệ sinh buồng bơm

2. Bu lông tiêu chuẩn, dễ tháo bằng dụng cụ thông dụng

Người dùng chỉ cần:

• Tô vít

• Cờ lê phổ thông

• Giẻ lau và dầu thay

Không cần dụng cụ chuyên biệt.

3. Dễ dàng tháo đường hút – xả

Các khớp nối được thiết kế dạng ren phổ thông, giúp:

• Tháo ống hút nhanh

• Vệ sinh hoặc thay ống thuận tiện

4. Vệ sinh – bảo dưỡng đơn giản

Việc tháo nắp dầu, xả dầu cũ, vệ sinh buồng bơm rất dễ dàng nhờ thiết kế nắp kiểm tra lớn và bố trí hợp lý.

Quy trình tháo rời Bơm 2XZ-25C

Bước 1: Ngắt nguồn điện

Đảm bảo an toàn tuyệt đối.

Bước 2: Tháo đường ống hút và xả

Vặn ngược ren, tháo ống khỏi bơm.

Bước 3: Xả dầu chân không

• Mở ốc xả dầu dưới đáy

• Chờ dầu chảy hết

Bước 4: Tháo nắp và các bộ phận cần vệ sinh

Gồm:

• Nắp buồng bơm

• Cánh gạt

• Rotor (khi cần bảo trì sâu)

Bước 5: Vệ sinh và lắp lại

Lau sạch, thay dầu mới và lắp các bộ phận theo đúng thứ tự ban đầu.

Ưu điểm của việc lắp đặt và tháo rời dễ dàng

• Rút ngắn thời gian chuẩn bị thiết bị

• Dễ mang theo, phù hợp thực nghiệm di động

• Thuận tiện bảo trì định kỳ

• Giúp người dùng chủ động sửa chữa các lỗi nhẹ

• Giảm chi phí thuê kỹ thuật

Bơm hút chân không 2XZ-25C nổi bật nhờ khả năng lắp đặt và tháo rời dễ dàng, phù hợp với nhiều môi trường ứng dụng từ phòng thí nghiệm đến sản xuất công nghiệp nhẹ. Thiết kế nhỏ gọn, modul thông minh, cổng kết nối hợp lý và cấu trúc cơ khí tối ưu giúp người dùng thao tác nhanh chóng, bảo dưỡng đơn giản và duy trì hiệu suất bơm ổn định lâu dài.

Thông số kỹ thuật của máy bơm chân không 2XZ-25C

Đường cong hiệu suất của máy bơm chân không 2XZ-25C

Kích thước bản vẽ máy bơm chân không 2XZ-25C

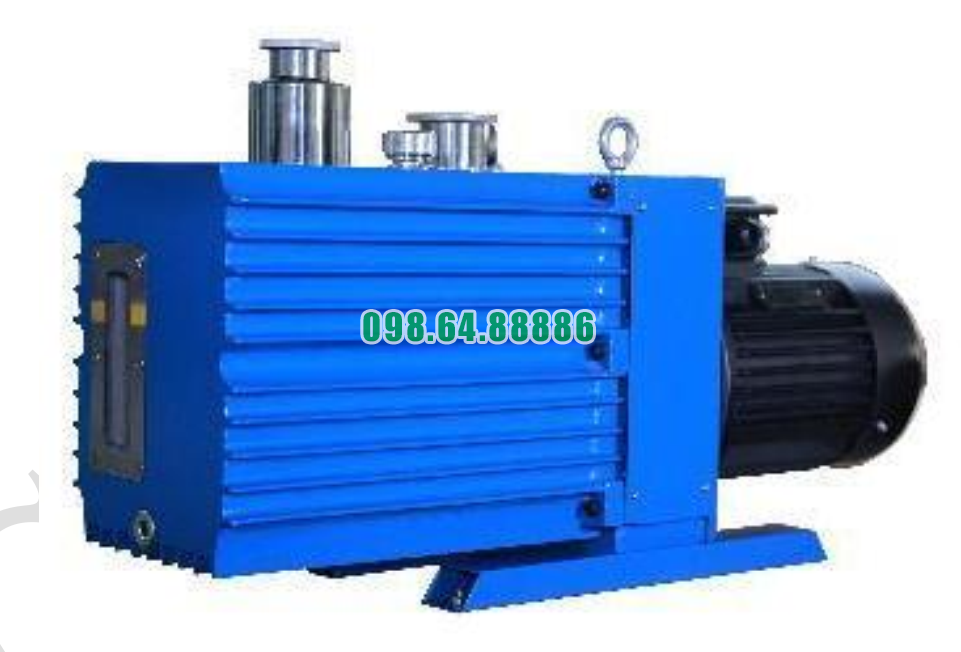

Hình ảnh thực tế của máy bơm chân không 2XZ-25C
