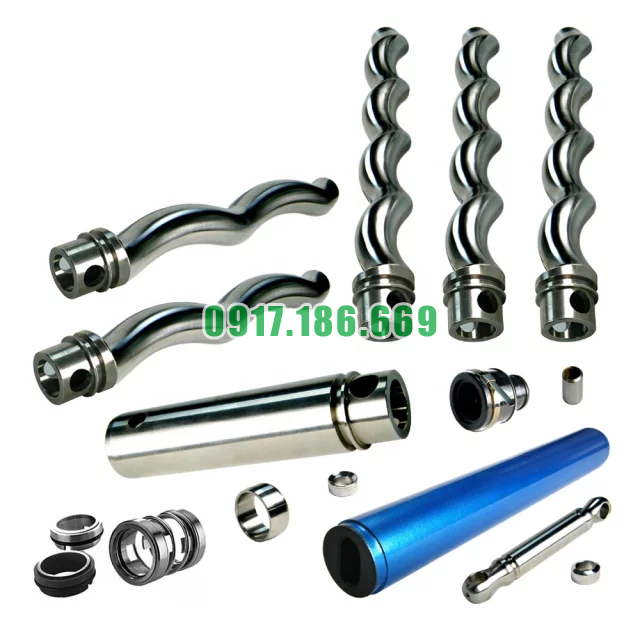

giới thiệu về bơm vít rotor
1The phần trung tâm của bơm vít bao gồm rotor và stator. vít rotor là thường được làm bằng vật liệu kim loại và được làm thành twist duy nhất góc độ thông qua đặc biệt máy cắt. một cấu trúc đặc biệt bao gồm một gỉ thép rotor và một đàn hồi stator làm cho nó có khả năng truyền đạt vật liệu có chứa rắn các hạt.
2 Các rotor được đặt trong stator, kín với nhau trong một cấu trúc xoắn ốc. khi rotor xoay, nội bộ liên tục của các stator đang chạy, các chất lỏng trong kín không gian chạy liên tục, truyền đạt ra từ các hút side của " không có pulsation " và " định lượng " transmission. The chủ đề bên ngoài và các chủ đề của rotor được làm bằng theo đặc biệt chế biến;
chất liệu của rotor
thép Carbon, thép không gỉ, SS304, SS316L, 904L vv.
các vật chất của rotor công ty của tôi thường được sử dụng: 40Cr, Cr12mov, SS304, SS316L, 2205 và 904L

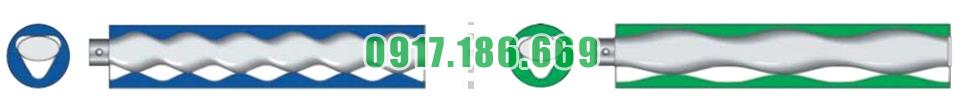

bơm vít với khác nhau rotor/stator hình học, phương pháp điều hành và truyền đạt nguyên tắc
các/hình dạng hình học thuộc về một người đứng đầu đơn vít/rotor. với một thông tư cross-section, một lớn pitch và một lớn chủ đề chiều sâu, độ sâu liên tục thay đổi như các rotor xoay trong stator. các mặt cắt ngang của những stator là giống như của rotor, tuy nhiên, stator là một hai đầu chủ đề nội bộ 180 ° ngoài, và khi stator và các rotor là mesh với nhau, họ hình thức 1/2 stator sâu răng. khi rotor xoay, các liên tục về phía trước khoang giữa các cánh quạt và stator di chuyển các trung bình trong mà các gói được giao trơn tru và liên tục từ các hút cuối của stator để các xả kết thúc.
tốc độ dòng chảy được xác định bởi các pitch, đường kính và lệch tâm của rotor/stator, và tốc độ của máy bơm.
áp lực đầu ra phụ thuộc vào hàng loạt các và áp lực sự khác biệt của tối đa 6bar 85psi mỗi level,
các-stage bơm vít với s-shape hình học có thể đạt được một áp lực sự khác biệt của 12bar 170psi và trăm phần trăm của dòng chảy.
hình dạng của một single-giai đoạn bơm vít với hình chữ L hình học là như nhau như của các hình chữ S-stage bơm, với cùng đường kính và lệch tâm. các rotor/stator vít pitch của hình chữ L hình học là hai lần với lần so với các S-shape hình học. do đó, so với các S-shape hình học với áp lực tối đa sự khác biệt của 6bar 85psi, máy bơm này có thể được hai lần lần dòng chảy của nó.
đôi đầu chủ đề hình học stator
các cánh quạt của các đôi đầu chủ đề có các Hình Elip mặt cắt ngang lớn sân và các chủ đề lớn chiều sâu, các rotor là lập dị thông tư xoay chuyển động trong cố định stator, stator cũng có cùng một hình dạng hình học như các rotor, stator nhưng có một ba-đầu chủ đề mà là 120 ° ngoài.
stator và khi các rotor areocclusal, các 2/3 geometric sâu răng được hình thành giữa chúng, và khi rotor xoay, các liên tục về phía trước khoang giữa các cánh quạt và stator là vận chuyển rất trơn tru và liên tục từ các hút cuối của stator để các xả cuối.
tốc độ dòng chảy được xác định bởi các ốc vít pitch, đường kính và lệch tâm của rotor/stator, và tốc độ của máy bơm. áp lực đầu ra phụ thuộc vào hàng loạt các và tối đa chênh lệch áp suất 6bar 85psi mỗi mức độ.
các khoang kích thước của hai đầu chủ đề hình học là khoảng 75% của S/L loại, của nó nhưng khoang được mở ra hai lần mỗi lần lượt, và các 1/2-level hình học của các khoang là chỉ mở ra một lần mỗi lần lượt,
vì vậy nó là tăng 50% tốc độ dòng chảy mỗi lần lượt cho đôi đầu chủ đề hình học của các rotor/stator hơn so với S/L loại,
-hai đầu chủ đề hình học của các-stage bơm vít, với 150% tốc độ dòng chảy hơn S hình học giai đoạn duy nhất bơm, đạt được tối đa chênh lệch áp suất 12bar 170psi.
đôi đầu chủ đề hình dạng hình học kích thước của 1-stage là giống như vít máy bơm và-stage bơm vít, các hình elip và lệch tâm đều giống nhau quá. nhưng các ốc vít sân là hai lần lần các rotor/stator của hai đầu-stage hình dạng. như vậy với áp lực tối đa sự khác biệt của 6bar 85psi, máy bơm này sản xuất 300% của các dòng chảy tỷ lệ hơn S-shape hình học
