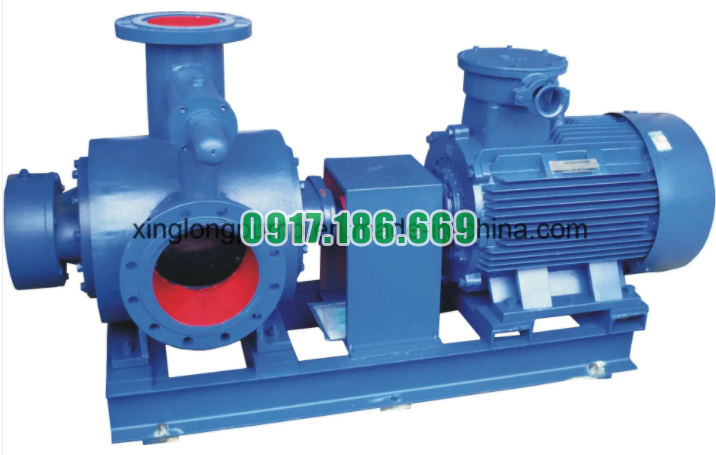

Bơm Trục Vít Đôi XS09-036(1450v/p)

• Mã SP
: XS09-036(1450v/p)
• Thương hiệu
:
• Bảo hành
:
• Tình trạng
  Liên hệ
Bán Bơm Trục Vít Đôi XS09-036 có công suất 28kw lưu lượng tối đa 22m3/h cột áp 2.4m ở tốc độ 1450v/p phù hợp chất lỏng độ nhớt 1-2000mm2/s hiệu suất cao
Liên hệ
Đang xử lý...


Thông tin sản phẩm

Đặc Điểm Cấu Tạo Của Bơm Trục Vít Đôi XS09-036(1450v/p)

  • Bơm Trục Vít Đôi XS09-036 (1450v/p) là Model Bơm trục vít đôi thuộc Seri XS đến từ thương hiệu XingLong hay còn gọi là bơm trục vít đôibơm hai trục chính hoặc bơm xoắn đôiBơm trục vít đôi là một trong những loại thiết bị truyền chất lỏng quan trọng được sử dụng trong các ngành công nghiệp khác nhau. Bơm này là một máy bơm dịch chuyển tích cực, chuyển lượng chất lỏng qua các khoang có hình dạng khác nhau. Các vật liệu bơm sẽ được lựa chọn thiết kế dựa trên ứng dụng của khách hàng.

    Cấu Tạo Sản Phẩm Bơm Trục Vít Đôi XS09-036(1450v/p)

    Máy Bơm Trục Vít Đôi XS09-036(1450v/p) (Double screw pump) là dòng máy bơm công nghiệp có cấu tạo gồm các bộ phận chính sau : đầu hút, đầu xả, trục vít chủ động, trục vít bị động, thân bơm, cặp bánh răng ăn khớp ở hai đầu trục vít.
    • Do thiết kế độc đáo của trục và ốc vít được sản xuất tích hợp, nhiều kết hợp vật liệu khác nhau có sẵn, do đó cho phép kết hợp tối ưu cho các ứng dụng áp suất cao. Bơm trục vít đôi XingLong cung cấp cân bằng trục hoàn toàn của các phần tử quay và loại bỏ tất cả các chất lỏng tiếp xúc kim loại với kim loại trong máy bơm.

    • Lực hướng tâm được tạo ra bởi áp suất cao làm cho các bộ phận trục có mô men uốn lớn, do đó thiết kế đặc biệt sẽ được sử dụng cho các ứng dụng có áp suất chênh lệch cao, chẳng hạn như tăng đường kính của trục, không gian thấp hơn cho phốt cơ khí.

    • Khi bơm quay, sự xen kẽ của hai ốc vít cùng với vỏ buồng bơm. Các khoang này chứa đầy chất lỏng được bơm và di chuyển nó từ phía hút của bơm sang phía xả áp cao hơn của bơm.

    • Thân bơm trục vít đôi (buồng bơm) là toàn bộ lớp vỏ bên ngoài của bơm, có hình ống trụ dài, thường có kích thước nhỏ, rất bền.
    • Trục bơm dạng trục vít (Rotor của bơm trục vít) bên trong buồng bơm là bộ phận đặc biệt và quan trọng nhất. Trục bơm rotor được làm bằng thép không rỉ hoặc thép mạ crom, ở dạng xoắn ốc
    • Motor giảm tốc : Đây là bộ phận giúp giảm tốc độ bơm trục vít giúp bơm hoạt động êm ái và hiệu quả hơn.
    • Stator hay còn gọi là con nở là bộ phận giúp giảm ma sát trong máy bơm trục vít. Đây cũng là bộ phận tương đối quan trọng trong cấu tạo bơm trục vít, thường được làm bằng cao su, mềm, có khả năng chịu ma sát cao.
    • Quạt bơm: Là bộ phận nằm trên thân bơm, có vật liệu tương đồng với vật liệu trục bơm có chức năng làm mát động cơ trong quá trình hoạt động.
    • Các bộ phận khác như đầu ra, đầu vào để hút đẩy chất lỏng, phớt có chức năng làm kín bơm, bệ đỡ bơm dùng trong lắp đặt bơm, động cơ điện và nguồn điện giúp bơm hoạt động, bộ khớp nối mềm cho bơm hoạt động linh hoạt, các răng…
    • Ưu điểm Bơm Trục Vít Đôi XS09-036(1450v/p)
    • Cung cấp phương tiện truyền thông suôn sẻ; không xung; rung lắc và tiếng ồn thấp, trong khi hiệu quả cao;
    • Khả năng tự hút mạnh; cung cấp phương tiện bao gồm khí và chất lỏng;
    • Sử dụng thiết bị đồng bộ, cho phép di chuyển khô trong thời gian ngắn;
    • Với van khẩn cấp để đưa ra tín hiệu báo động khi máy bơm quá tải;
    • Các cấu tạo khác nhau, phù hợp với từng hoàn cảnh áp dụng;
    • Áp dụng phớt cơ khí: tuổi thọ cao và không rò rỉ.

        Vật Liệu Cấu Tạo Bơm Trục Vít Đôi XS09-036(1450v/p)

        Model Bơm : XS seriesLoại Bơm : Bơm Quay Tua
        Ứng Dụng : DầuKết Cấu : Bơm Trục Vít Đôi
        Áp Lực: Áp suất caoNguồn : Điện
        Phạm vi lưu lượng : 2~1200 m3/hNhiên liệu: Diesel
        Phạm vi áp lực : 0.1~4.0MpaỨng dụng : Hàng hải
        Độ Nhớt : 1~3x106mm2/sNhiệt độ : -50~320 độ C
        Vật liệu đầu bơm : Thép carbon, gang, đồng, thép không gỉ 304/316, SS duplexLoại bơm: Bơm dịch chuyển tích cực
        Chức năng sưởi ấm: Hỗ trợChứng nhận: CE, ISO9001, CCS
        Chức năng Van điều áp : Hỗ trợChức năng Làm mát : Hỗ trợ

        Nguyên Lý Hoạt Động Của Bơm Trục Vít Đôi XS09-036(1450v/p)

        Nguyên lý làm việc của bơm trục vít đôi cũng theo nguyên tắc " đai ốc dẻo” như bơm trục vít đơn. Khi bơm làm việc, trục vít chủ động chuyển động kéo trục vít bị động quay, sự chuyển động đồng thời của hai trục có tác dụng làm kín và đẩy lưu chất dần từ đầu vào đến đầu ra của bơm. Hiệu suất của bơm khá cao nằm trong khoảng từ 0.75 đến 0.85.

        Ứng Dụng Của Bơm Trục Vít Đôi XS09-036(1450v/p)

        Dựa trên nhu cầu thị trường, Hangzhou Xinglong Pump Co.Ltd. phát triển máy bơm trục vít đôi hút kép, được thiết kế nghiêm ngặt theo GB / T11035-1989, được sử dụng để cung cấp môi trường chất lỏng mà không có bất kỳ hạt rắn nào. Ngành công nghiệp ứng dụng của nó bao gồm hóa dầu, luyện kim điện tử, chế tạo giấy lọc dầu, chế tạo thực phẩm, v.v.
          Liên hệ ngay với chúng tôi để được tư vấn tận tình về sản phẩm và nhận báo giá sản phẩm Bơm Trục Vít Đơn Có GIÁ TỐT NHẤT



          Thông tin kỹ thuật

          Thông Số Kỹ Thuật Bơm Trục Vít Đôi XS09-036 (1450 vòng/phút)
          Model / Kích thước Tốc độ quay vòng / phút Áp Suất  Độ Nhớt (mm2/s)
          1 10 20 40 75 150 300 750 1500 2000
          Q P Q P Q P Q P Q P Q P Q P Q P Q P Q P
          Mpa m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW m3/h kW
          XS09-036 1450 0,2 19,6 2,9                             21,7 10
          0,4 17,9 4,2                             21,4 11,3
          0,6 16,3 5,5                             21,1 12,6
          0,8 14,9 6,8                             20,9 13,9
          1,0 13,6 8,1                             20,6 15,2
          1,2 12,4 9,4                             20,4 16,5
          1,4 11,1 10,7                             20,2 17,8
          1,6                                 20 19,1
          1,8                                 19,9 20,4
          2,0                                 19,7 21,7
          2,2                                 19,5 23
          2,4                                 19,3 24,2
          2,6                                 19,1 25,5
          2,8                                 18,9 26,8
          3,0                                 18,8 28,1
          NPSHr 2,1 m 2,3m 2,4m
