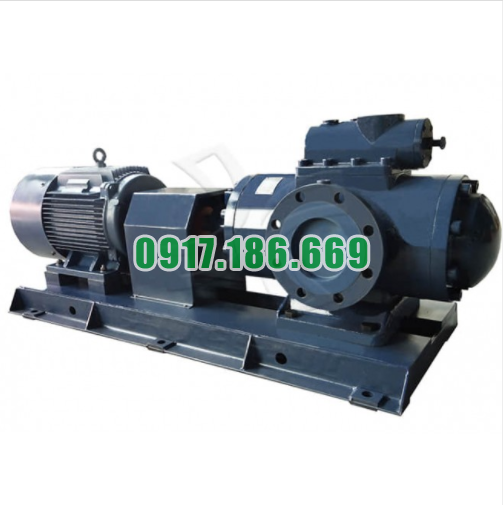

Đặc Điểm Cấu Tạo Của Bơm Trục Vít Ba XSN940-36
Bơm Trục Vít Ba XSN940-36 là Model
Bơm Trục Vít Ba Seri XSN đến từ thương hiệu
XingLong hay còn gọi là
bơm trục vít ba,
bơm ba trục chính hoặc
bơm xoắn ba.
Bơm Trục Vít Ba là một loại thiết bị truyền dẫn chất lỏng gốc dầu không mài mòn quan trọng với độ bôi trơn nhất định. Do lưu lượng ổn định, dao động áp suất nhỏ, hiệu suất chi phí cao và không bị cắt môi chất có độ nhớt thấp, nó được sử dụng rộng rãi trong các quy trình công nghiệp khác nhau.
Tính năng Bơm Trục Vít Ba XSN940-36
- Nó được áp dụng để truyền tải các phương tiện truyền thông không có các hạt rắn.
- Truyền tải liên tục, xung áp suất nhỏ
- Tiếng ồn thấp, tuổi thọ dài
- Công suất hút mạnh, thiết bị phụ trợ không cần hút chân không.
- Kết cấu nhỏ gọn, khối lượng nhỏ, trọng lượng nhẹ.
- Nó có thể được điều khiển trực tiếp bằng động cơ hoặc nguồn điện khác.
- Không có bọt hoặc xoáy trong quá trình vận chuyển.
- Nó có thể được sử dụng để truyền tải các phương tiện có độ nhớt cao và nhiệt độ cao.
Cấu Tạo và Nguyên Lý Hoạt Động Sản Phẩm Bơm Trục Vít Ba XSN940-36
Bơm Trục Vít Ba Xinglong - Bơm Trục Vít Ba XSN940-36 là một máy bơm dịch chuyển tích cực, truyền chất lỏng qua một khoang có dạng hình học nhất định được tạo thành bằng cách làm kín giữa các cặp lưới (thanh chính và phụ và ống lót). Các thành phần chính của máy bơm bao gồm ba vít quay và một ống lót ba lỗ quấn quanh đường viền hình tròn bên ngoài của nó. Trục vít dẫn động do máy truyền động quay. Hai trục vít dẫn động được dẫn động nhờ màng chất lỏng giữa thanh chính và trục vít dẫn động quay thụ động. Cả hai Vít dẫn động đều hoạt động trong lỗ Bush phù hợp chặt chẽ. Do đó, giữa đầu vào của máy bơm và đầu ra, trục vít và ống lót được ngăn cách bởi một số bu lông và ống lót nhất định. Các khoang kín này tạo thành quá trình bơm đẩy mạnh từng bước từ đầu vào máy bơm đến đầu ra khi trục vít quay.
Máy bơm trục vít ba sê-ri SN được thiết kế như một cấu trúc mặt bích với đối xứng trục, nói cách khác, sự truyền ngược của chất lỏng có thể được thực hiện bằng cách xoay thân máy bơm 180 độ (Lưu ý: có sự khác biệt trong giao diện mặt bích ở đầu vào và đầu ra, vì vậy truyền ngược được thiết lập bằng cách thay đổi giao diện mặt bích cùng một lúc).
Theo nhiệt độ và đặc tính của chất lưu, chúng ta có thể sử dụng nhiều tổ hợp cơ khí và ổ trục. Sơ đồ U2 sử dụng cấu trúc của phớt cơ khí một mặt và ổ trục gắn trong, vì ổ trục có thể được bôi trơn bằng chất lỏng và giới hạn trên tối đa của nhiệt độ chất lỏng là 80 ℃. Sơ đồ E6.7 sử dụng cấu trúc của phớt cơ khí một mặt và ổ trục ngoài, vì ổ trục không thể được bôi trơn bằng chất lỏng hoặc giới hạn trên tối đa của nhiệt độ chất lỏng là 150 ℃. Đề án E15 sử dụng cấu trúc của con dấu cơ khí ống thổi kim loại và vòng bi bên ngoài, vì vòng bi không thể được bôi trơn bằng chất lỏng hoặc giá trị giới hạn trên tối đa của nhiệt độ chất lỏng là 250 ℃.
Chiều dài của phần lắp của vít và Bush gần gấp đôi đầu vít, do đó, chênh lệch áp suất giới hạn lý thuyết có thể đạt tới 40 bar.
Máy bơm trục vít SN series 3 có các model sau: sn40, sn80, sn120, sn210, sn280, sn440, sn660, sn940, sn1300, sn1700, sn2200, sn2900, sn3600, sn5300, sn7400, sn9400. Các chữ số Ả Rập ở trên thể hiện rằng góc tăng xoắn của máy bơm ở 1450r / phút là lưu lượng thể tích của chất lỏng được cung cấp bởi máy bơm lý thuyết 46 ° (đơn vị: L / phút). Máy bơm ba trục vít của cùng một kiểu máy có thể thay đổi các yêu cầu khác nhau của việc vận chuyển dòng chảy bằng cách thay đổi góc trục vít, chẳng hạn như 36, 38, 40, 42, 44, 46, 50, 52, 54 độ.
Thông Số Kỹ Thuật Bơm Trục Vít Ba XSN940-36
| Lưu lượng | 1-320m3/h |
| Áp Lực | ≤10Mpa |
| Tốc Độ Quay | ≤5000r/min |
| Độ Nhớt | 3~ 7000 mm2/ s |
| Nhiệt Độ | -20ºC~200ºC |
Ưu điểm Bơm Trục Vít Ba XSN940-36
- Tiết kiệm hơn - chi phí vòng đời rất thấp
- Độ bền - thép thấm nitơ độ cứng cao cho vít
- Phân phối không rung - môi chất ổn định và không rung trong quá trình bơm
- Dễ dàng bảo trì - khi thay thế các bộ phận chính (bao gồm cả vít và ống lót), đường ống không cần phải tháo rời
- Tính linh hoạt - áp suất đầu vào thấp và dải tốc độ cho phép rộng
- Tiếng ồn thấp - nguyên lý làm việc hầu như loại bỏ các dao động áp suất
- Tự hấp thụ - thường không cần thiết bị hoặc thiết bị cho ăn cưỡng bức
Ứng Dụng Của Bơm Trục Vít Ba XSN940-36
Để chuyển các chất lỏng trong môi trường khác nhau có đặc tính bôi trơn hoặc đặc tính bôi trơn một phần, nhưng không có các hạt rắn.
Bao gồm chất bôi trơn (dầu) (ví dụ: dầu bôi trơn, dầu máy, dầu thủy lực, dầu bánh răng, v.v.), glycol nước, mỡ bôi trơn, dầu diesel nhẹ, nhiên liệu còn lại (dầu) (chẳng hạn như dầu nặng, nhựa than đá, v.v. .) và môi trường hóa chất dính khác.
Được sử dụng rộng rãi trong các lĩnh vực máy móc, dầu khí và công nghiệp hóa chất, luyện kim, sắt thép, năng lượng điện, hàng hải, Bộ bôi trơn tập trung, Hệ thống tuần hoàn ống dẫn, v.v.
